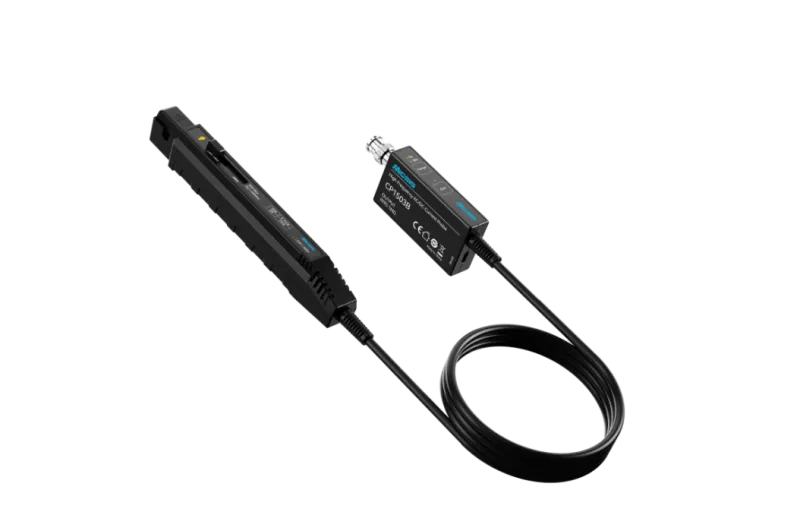

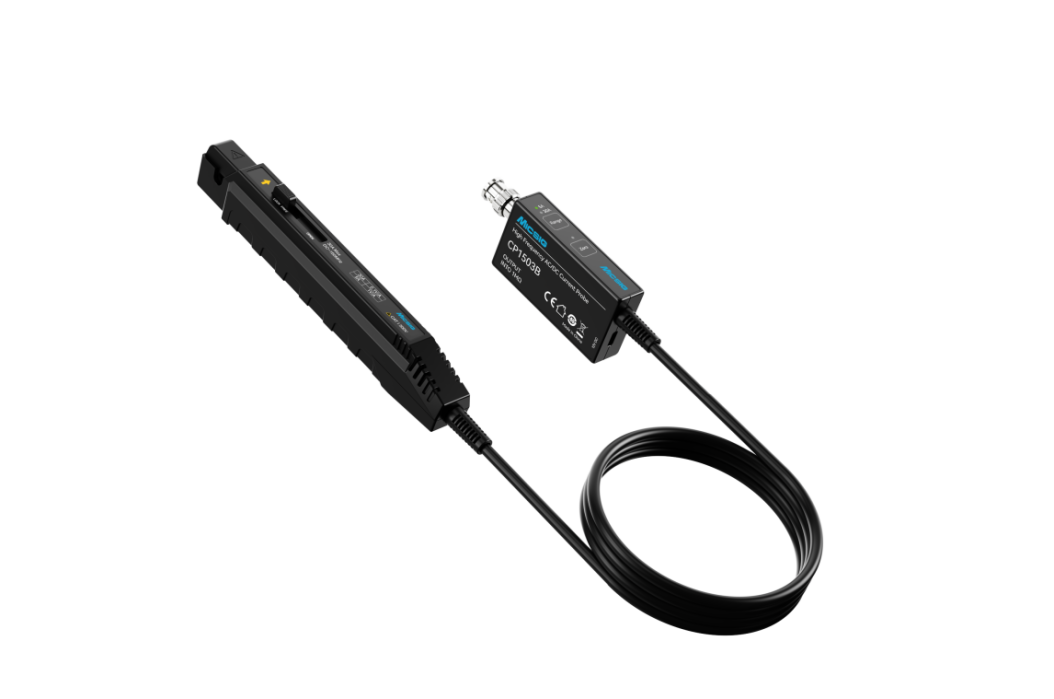

Micsig CP1503B AC/DC-Stromsonde

Merkmale

• Bandbreite von DC bis 150 MHz: Die höchste Bandbreite in der Niedrigstromfamilie der CP-Serie.
• ≤2,67 ns Anstiegszeit: Für schnelle Stromflanken und Transienten.
• Zwei Strombereiche: 5 A Bereich (1 V/1 A, 1X) und 30 A Bereich (1 V/10 A, 10X).
• Maximale Eingabe: 30 Arme / 50 Apk. Kontinuierliche Eingabe bis zu 30 Arme, mit Spitzenwerten bis zu 50 Apk.
• 1 mA Auflösung: Minimaler messbarer Strom von 1 mA im 5 A Bereich.
• ±1% Gleichstromgenauigkeit: Für zuverlässige Gleichstrom- und statische Strommessungen.
• Niedriger Rauschpegel: ≤400 μArms im 5-A-Bereich und ≤120 μArms im 30-A-Bereich.
• 5 mm Maulöffnung: Klemmt kleine Leiter ein.
• Entmagnetisierung/automatische Nullstellung und Überstromalarm: Nullstellung per Knopfdruck und Warnung bei Überschreitung des Eingangsbereichs.
• Standard-BNC-Ausgang: Micsig gibt Kompatibilität mit Oszilloskopen aller Marken an.

Warum man sich dafür entscheiden sollte

• Schnelles Schalten mit großer Bandlücke: 150 MHz Bandbreite und ≤2,67 ns Anstiegszeit erfassen die schnellen Stromflanken, die typisch für GaN- und SiC-Designs sind.
• Kleine Ströme klar erkennen : Dank einer Auflösung von 1 mA und einem niedrigen Rauschpegel werden selbst schwache Signale wie Gate-Ansteuerströme auf dem Oszilloskop sichtbar.
• Schnelle Transienten und statischer Strom in einer Sonde: Dieselbe Sonde zeigt Schaltvorgänge und den stationären Gate-Ansteuerstrom an, da sie von DC aufwärts misst.
• Kein Shunt im Strompfad: Die Klemmenkonstruktion misst, ohne einen Widerstand in den Stromkreis einzufügen.
• Funktioniert mit Ihrem vorhandenen Oszilloskop: Der BNC-Ausgang wird direkt an Standard-Oszilloskopeingänge angeschlossen.
• Passt zum CP5005 für eine komplette Stromkette: Zusammen mit dem 500 A CP5005 und einem Micsig hochauflösenden Oszilloskop decken Sie Ströme von 1 mA bis 500 Arms ab.

Am besten geeignet für

• Analyse des Gate-Ansteuerstroms: Erfassung schneller Gate-Ansteuerstromtransienten mit einer Bandbreite von 150 MHz. Die Auflösung von 1 mA deckt auch statische Gate-Ansteuerströme ab.
• Doppelpulsprüfung von SiC- und GaN-Bauelementen: Der Gate-Ansteuerstrom wird mit dem CP1503B gemessen, während der Bauelementstrom mit dem CP5005 erfasst wird. Mit einer Spannungssonde und einem 12-Bit-Oszilloskop der Micsig MHO6-Serie werden Spannung und Strom gleichzeitig zur Bestimmung der Schaltverluste erfasst.
• Schaltnetzteile: Messung des Einschaltstroms und des Hochfrequenz-Welligkeitsstroms während der Entwicklung von Schaltnetzteilen.
• Forschung und Entwicklung im Bereich Unterhaltungselektronik: Beobachten Sie während der Produktentwicklung den Einschaltstrom und die hochfrequente Restwelligkeit. Fügen Sie einen CP5005 hinzu, wenn die Ströme der Leistungsstufe den Bereich des CP1503B überschreiten.
