Beschreibung

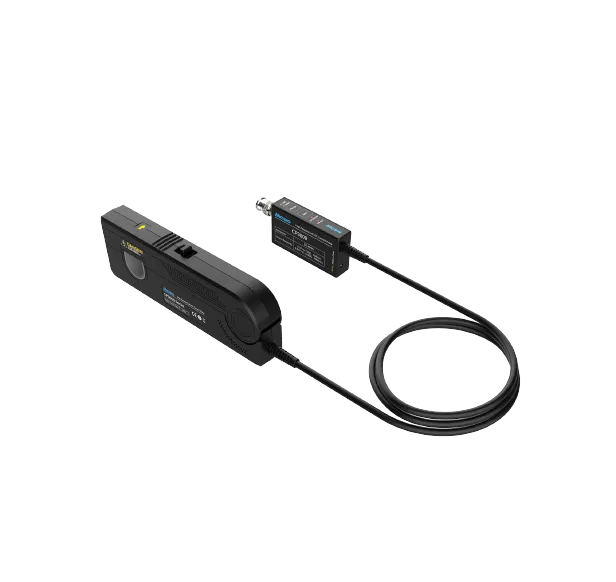

Die Micsig CP1505 ist eine Hochfrequenz-AC/DC-Stromsonde mit bis zu 10 MHz Bandbreite und zwei Messbereichen (30 A/150 A). Die Sonde ermöglicht kontinuierliche Messungen bis 150 A und Spitzenströme bis 300 A mit einer Genauigkeit von bis zu 1 % und einer Auflösung von 10 mA – ideal für Hochfrequenz-Schaltnetzteile und Hochstromanwendungen.
Dank des hohen Signal-Rausch-Verhältnisses und des rauscharmen Designs gewährleistet es eine präzise Signalerfassung. Zu den wichtigsten Merkmalen gehören die integrierte Entmagnetisierung, die automatische Nullstellung per Knopfdruck, ein Überlastalarm und eine Klemmenschlussanzeige für einen sicheren und reaktionsschnellen Betrieb.
Die standardmäßige BNC-Schnittstelle bietet volle Kompatibilität mit Oszilloskopen aller großen Hersteller.
Darüber hinaus verfügt die Sonde CP1505 über einen Überlastungs- und Klemmenblockierungsalarm sowie über eine per Knopfdruck steuerbare Strombereichsauswahl und eine automatische Kalibrierung.
Merkmale
- Bandbreite: DC-10 MHz
- Maximaler Messstrom: 150 A
- Genauigkeit: 1 %
- Auflösung: 10 mA
- Messbackendurchmesser: 20 mm
- Schnittstelle: Standard-BNC-Schnittstelle
Technische Daten
| Modell | CP5005 | CP3008 | CP3005 | CP1510 |
|---|---|---|---|---|
| Bandbreite | 5 MHz | DC-8 MHz | DC-5MHz | DC-10MHz |
| Aufstiegszeit | ≤70 ns | ≤ 53ns | ≤ 70 ns | ≤ 46 ns |
| Messbereich | 75Arms(75A) | 50 Arms (50 A) 300 Arms (300 A) | 50 Arms (50 A) 300 Arms (300 A) | 30 Arme (30 A) 150 Waffen (150 A) |
| Maximaler Eingangsstrom | 500 Arms / 750 Apk | 300Arms, 500Apk | 300Arms, 500Apk | 150Arms，300Apk |
| Genauigkeit (Maximaler Dauerstrom bei Gleichstrom und 45-66 Hz) | ±1% ±10mA (75A), ±1% ±100mA (500A) | ±1% ±10mA (50A) ±1% ±100mA (300A) | ±1% ±10mA (50A) ±1% ±100mA (300A) | ±1% ±10mA (30A) ±1% ±100mA (150A) |
| Niedrigster messbarer Strom | 10 mA (75 A) | 10 mA (50 A) 100 mA (300 A) | 10 mA (50 A) 100 mA (300 A) | 10 mA (30 A) 100 mA (150 A) |
| Lärm | <2,2 mArms (75 A) | <1,5 mArms (50 A) <12 mArms (300 A) | <1,5 mArms (50 A) <12 mArms (300 A) | <1,5 mArms (30 A) <10 mArms (150 A) |
| Ausgangsempfindlichkeit | 1V / 10A (75A, 10X) | 1 V / 10 A (50 A, 10x) 1 V / 100 A (300 A, 100x) | 1 V / 10 A (50 A, 10x) 1 V / 100 A (300 A, 100x) | 1 V / 10 A (30 A, 10x) ) 1 V / 100 A (150 A, 100x) |
| Maximaler Leiterdurchmesser | 20 mm | 20 mm | 20 mm | 20 mm |
| Stromversorgung | Gleichstrom 12 V | Gleichstrom 12 V | Gleichstrom 12 V | Gleichstrom 12 V |
| Schnittstelle | Standard BNC | Standard BNC | Standard BNC | Standard BNC |
