2.699,00 € Netto
3.211,81 € inkl. MwSt.
Lieferzeit: 1 Woche
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Beschreibung

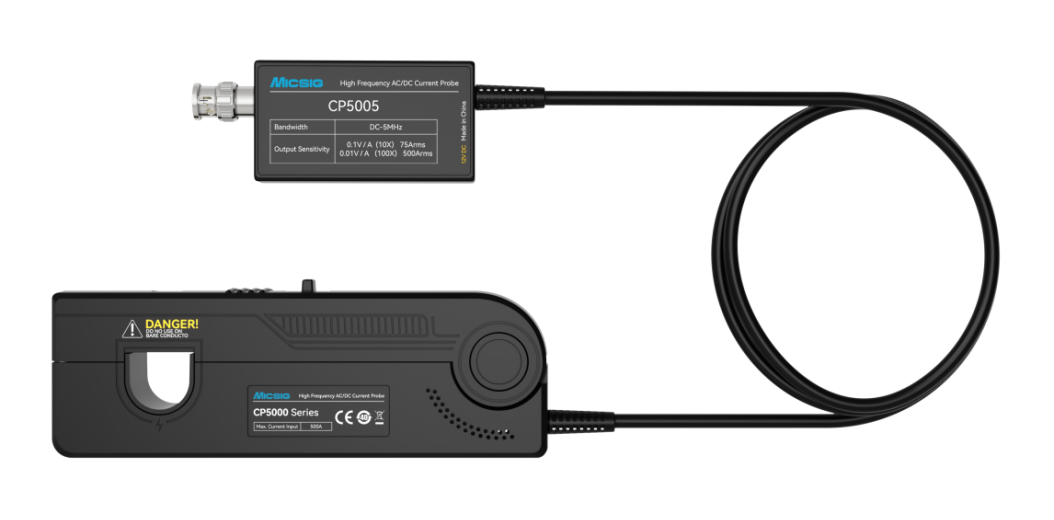

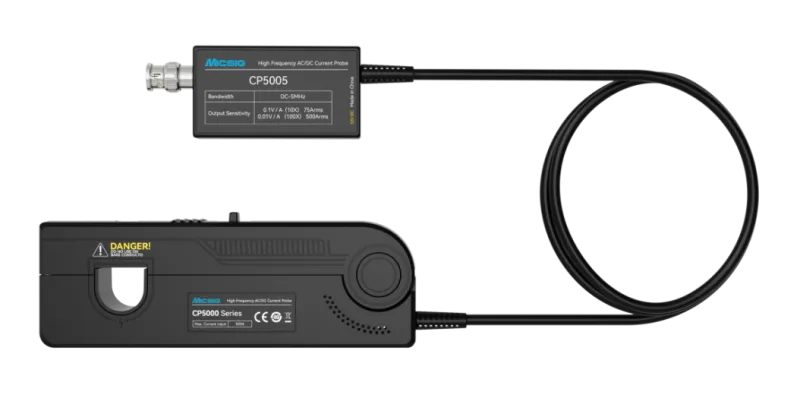

Der Micsig CP5005 misst Ströme bis zu 500 A<sub>R</sub> (750 A<sub>Pk</sub>), ohne den Stromkreis zu unterbrechen. Er ist das leistungsstärkste Modell der CP-Serie und wurde für Motorantriebe in Elektrofahrzeugen, Wechselrichtern und industriellen Stromversorgungen entwickelt.
Eine 20-mm-Klemme umschließt Stromschienen und Phasenleiter. Zwei Messbereiche (75 A und 500 A) ermöglichen die Untersuchung kleiner Signale und hoher Stromspitzen mit derselben Sonde. Der Ausgang ist ein Standard-BNC-Anschluss, sodass der CP5005 mit Ihrem vorhandenen Oszilloskop kompatibel ist.
Merkmale
- 500 Arms / 750 Apk maximale Eingangsleistung: Die höchste Stromstärke der Micsig CP-Serie.
- 20 mm Maulöffnung: Messung mit Klemme um Stromschienen und Phasenleiter.
- Zwei Strombereiche: 75 A Bereich (1 V/10 A, 10X) und 500 A Bereich (1 V/100 A, 100X).
- 5 MHz Bandbreite: Anstiegszeit ≤70 ns für Schaltvorgänge.
- ±1% Genauigkeit: Angegeben bei Gleichstrom und 45–66 Hz.
- Geringer Rauschpegel: <2,2 mArms im 75-A-Bereich. Minimal messbarer Strom: 10 mA.
- Entmagnetisierung und automatische Nullstellung per Knopfdruck: Die Sonde wird vor jeder Messung mit einem einzigen Knopfdruck auf Null gestellt.
- Überlastanzeige und Überstromalarm: Warnt, wenn der Eingang den Messbereich der Sonde überschreitet.
- Standard-BNC-Ausgang: Micsig gibt Kompatibilität mit Oszilloskopen aller Marken an.
Technische Daten
| Modell | CP5005 | CP3008 | CP3005 | CP1510 |
|---|---|---|---|---|
| Bandbreite | 5 MHz | DC-8 MHz | DC-5MHz | DC-10MHz |
| Aufstiegszeit | ≤70 ns | ≤ 53ns | ≤ 70 ns | ≤ 46 ns |
| Messbereich | 75Arms(75A) | 50 Arms (50 A) 300 Arms (300 A) | 50 Arms (50 A) 300 Arms (300 A) | 30 Arms (30 A) 150 Arms (150 A) |
| Maximaler Eingangsstrom | 500 Arms / 750 Apk | 300Arms, 500Apk | 300Arms, 500Apk | 150Arms，300Apk |
| Genauigkeit (Maximaler Dauerstrom bei Gleichstrom und 45-66 Hz) | ±1% ±10mA (75A), ±1% ±100mA (500A) | ±1% ±10mA (50A) ±1% ±100mA (300A) | ±1% ±10mA (50A) ±1% ±100mA (300A) | ±1% ±10mA (30A) ±1% ±100mA (150A) |
| Niedrigster messbarer Strom | 10 mA (75 A) | 10 mA (50 A) 100 mA (300 A) | 10 mA (50 A) 100 mA (300 A) | 10 mA (30 A) 100 mA (150 A) |
| Lärm | <2,2 mArms (75 A) | <1,5 mArms (50 A) <12 mArms (300 A) | <1,5 mArms (50 A) <12 mArms (300 A) | <1,5 mArms (30 A) <10 mArms (150 A) |
| Ausgangsempfindlichkeit | 1V / 10A (75A, 10X) | 1V / 10A (50A, 10X) 1 V / 100 A (300 A, 100x) | 1V / 10A (50A, 10X) 1 V / 100 A (300 A, 100x) | 1 V / 10 A (30 A, 10x) ) 1 V / 100 A (150 A, 100x) |
| Maximaler Leiterdurchmesser | 20 mm | 20 mm | 20 mm | 20 mm |
| Stromversorgung | Gleichstrom 12 V | Gleichstrom 12 V | Gleichstrom 12 V | Gleichstrom 12 V |
| Schnittstelle | Standard BNC | Standard BNC | Standard BNC | Standard BNC |
