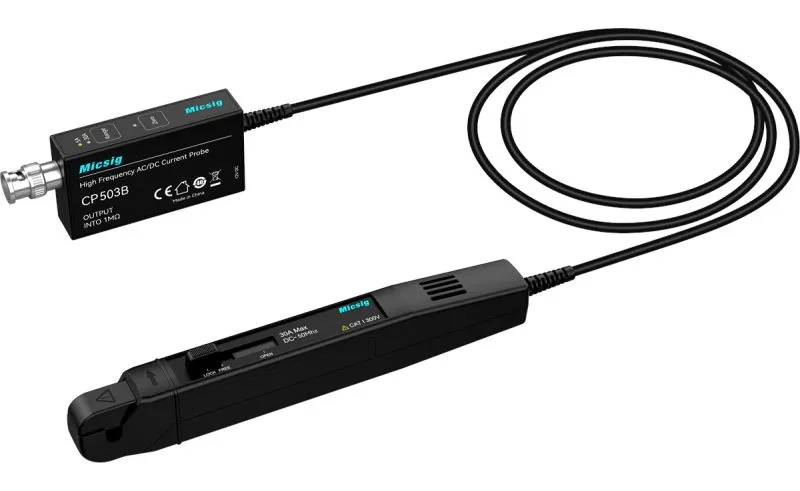

Die Strommesssonde CP503B hat einen Strommessbereich von 6A/30A und eine Bandbreite von 50 MHz.
Staffelpreise auf Anfrage!
699,00 € Netto
831,81 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Auf Lager, Lieferzeit: 1-2 Tage
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 1 Jahr Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Abholung heute in Forstinning b. München möglich
Beschreibung
Diese Sonde besitzt einen Standard-BNC-Anschluss und kann an jedes gängige Oszilloskop angeschlossen werden.
Die Stromsonde Micsig CP503B verfügt über zwei Strommessbereiche (6 A/30 A) und eine Bandbreite von 50 MHz. Darüber hinaus bietet sie eine Genauigkeit von 1 %, eine Überlastanzeige und ermöglicht auch Messungen niedriger Ströme.
Merkmale
- Entmagnetisierung und automatische Nullpunktsynchronisation abgeschlossen
- Unterstützt manuelle und automatische Nullpunktkalibrierung
- Standard-USB-Netzteil
- Überlastungsanzeige mit blinkendem Licht
Geeignet für...
- Elektronik in Elektrofahrzeugen
- Entwurf von Schaltnetzteilen
- Experiment im Bereich Elektronikentwicklung
- Design von Halbleiterbauelementen
- Avionik-Bauplan
- Auslegung von Wechselrichtern/Transformatoren
- Design von elektronischen Vorschaltgeräten
- Industriesteuerung / Design von Unterhaltungselektronik
- Konstruktion von Motorantrieben
- Leistungselektronik und elektrische Antriebsentwicklung
Technische Daten
| Modell |  CP503B | CP1003B |  CP1503B |
|---|---|---|---|
| Bandbreite | 50 MHz | 100 MHz | 150 MHz |
| Aufstiegszeit | ≤7ns | ≤3,5 ns | ≤ 2,67 ns |
| Maximaler Eingangsstrom | 30Arms, 50Apk | 30Arms, 50Apk | 50Apk，30Arms |
| Reichweite | 5Arms (5A) 30Arms (30A) | 5Arms (5A) 30Arms (30A) | 5Arms (5A) 30 Arms (30 A) |
| Genauigkeit (Maximaler Dauerstrom @ Gleichstrom und 45-66 Hz) | ±1% ±1mA (5A) ±1% ±10mA (30A) | ±1% ±1mA (5A) ±1% ±10mA (30A) | ±1% ±1mA (5A) ±1% ±10mA (30A) |
| Niedrigster messbarer Strom | 1 mA (5 A) 10 mA (30 A) | 1 mA (5 A) 10 mA (30 A) | 1 mA (5 A) 10 mA (30 A) |
| Rauschen (20 MHz Begrenzung) | <4mApp (5A) <30mApp (30A) | <4mApp (5A) <30mApp (30A) | ≤ 400μArms (5A) ≤ 120μArms (30A) |
| Ausgangsempfindlichkeit | 1V / 1A (5A, 1X) 1V / 10A (30A, 10X) | 1V / 1A (5A, 1X) 1 V / 10 A (30 A, 10x) | 1V / 1A (5A, 1X) 1V / 10A (30A, 10X) |
| Stromversorgung | Gleichstrom 12 V | Gleichstrom 12 V | Gleichstrom 12 V |
| Maximaler Leiterdurchmesser | 5 mm | 5 mm | 5 mm |
| Kabellänge | 1 m | 1 m | 1,5 m |
| Schnittstelle | Standard BNC-Schnittstelle | Standard BNC-Schnittstelle | Standard BNC-Schnittstelle |
