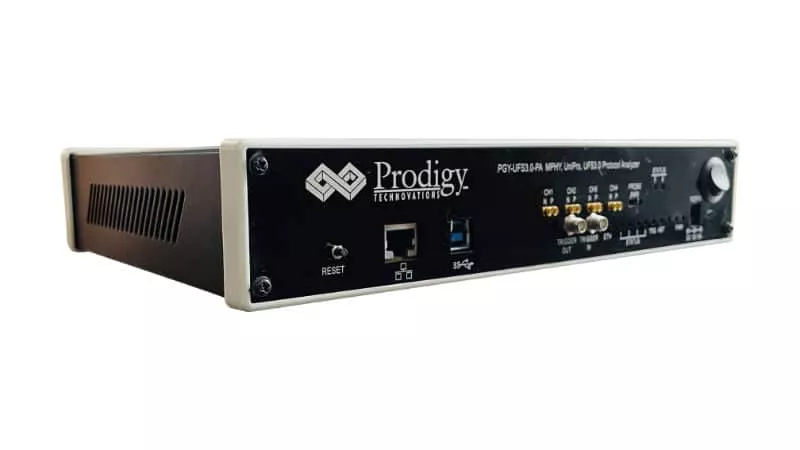

Prodigy MPHY, UniPro, und UFS 3.1 Protokoll Analyzer

Der UFS 3.1 Protocol Analyzer (PGY-UFS3.1-PA) ermöglicht die Erfassung und das Debugging von Daten über MPHY-, UniPro- und UFS-Protokollschichten.

Preis auf Anfrage

Versandkostenfrei

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: PGY-UFS3.1-PA
Hersteller: Prodigy

Beschreibung

Der UFS 3.1 Protocol Analyzer (PGY-UFS3.X-PA) hat mehrere Funktionen zur Erfassung und Fehlersuche bei der Kommunikation zwischen Host und zu testendem Design. Er bietet die Erfassung und Fehlersuche von Daten über MPHY-, UniPro- und UFS-Protokollschichten. Er ermöglicht die sofortige Dekodierung der UFS-Schicht, UniPro-Schicht und MPHY-Schicht mit der Flexibilität, dekodierte Daten über diese Protokollschichten hinweg zu korrelieren.

Features UFS 3.1 Protokoll Analyzer

  • Unterstützt Version MPHY 4.0, UniPro 1.8 und UFS Version 2.1/3.1
  • Unterstützt PWM G1 bis G7 und HS G1, 2, 3, 4 A und B Series - Unterstützt eine/zwei Datenspuren (2 TX und 2 RX)
  • Flexibilität bei der Erfassung sehr großer Daten durch kontinuierliches Streaming von Protokolldaten zum Host-Computer
  • Hardware-basierter Ringspeicher
  • Flexibilität bei der Dekodierung ausgewählter Daten aus dem 8-GB-Puffer
  • Aktiv gelötete Sonde bietet hohe Signaltreue
  • Dekodierung auf MPHY-, UniPro- und UFS-Ebene
  • Trigger-basiert auf MPHY-, UniPro- und UFS-Layer-Paketinhalt
  • Unterstützt Triggerung in PWM- und HS-Datenratengeschwindigkeiten
  • riggerung eines Signals beim Triggerereignis ermöglicht die Triggerung anderer Instrumente wie z. B. Oszilloskope
  • Schnittstelle zum Hostsystem über USB 3.0 oder Gigabit Ethernet Interface
  • Flexibilität bei der Aktualisierung der Hardware-Firmware über die GbE-Schnittstelle ermöglicht eine einfache Aktualisierung der FPGA-Firmware vor Ort
  • Dekodierte Datenpakete können zur weiteren Analyse in eine Textdatei exportiert werden
  • Der PGY-UFS 3.0-PA Protocol Analyzer ist leicht und kann für Vor-Ort-/Feldtests eingesetzt werden

UFS Protokoll Software

PGY-UFS3.1-PA-UFS-Protocol-Analyzer-Software

PGY-UFS3.X-PA unterstützt die Datenraten PWMG1 bis HSG4B sowie die Dekodierung von zwei TX- und zwei RX-Spuren. Die aktive Sonde belastet das zu prüfende Gerät (DUT) nur minimal elektrisch und erfasst Protokolldaten, ohne die Leistung des DUT zu beeinträchtigen. PGY-UFS3.X-PA Protocol Analyzer unterstützt Two-Lane-Daten. Die vollständige Dekodierung von UniPro- und UFS-Daten im laufenden Betrieb ermöglicht die Validierung der Kommunikation zwischen UFS-Host und Gerät.

Der PGY-UFS3.1-PA Protocol Analyzer ermöglicht den Design- und Testingenieuren einen tiefen Einblick in die UFS-Host- und Gerätekommunikation. MPHY/UniPRO/UFS paketbasierte Triggerung ermöglicht die Erfassung und Analyse spezifischer Protokolldaten. PGY-UFS Protocol Analyzer bietet sofortige Dekodierung von UFS-, UniPro- und MPHY-Schichten mit einer Korrelation zu MPHY-, UniPro- und UFS-Schichten.

Aktive Solder-Down-Tastköpfe ermöglichen das Sondieren der MPHY-Testpunkte. Dies ermöglicht den Design- und Testingenieuren, den UFS-Verkehr zwischen dem Host und dem UFS-Speicher mit hoher Signalgenauigkeit zu erfassen. Die Testingenieure von heute müssen die Anwendungsszenarien in ihren Labors testen, die reale Anwendungsfälle nachahmen. Der PGY-UFS3.X-PA, UFS Protocol Analyzer wurde entwickelt, um Ingenieuren die Möglichkeit zu geben, den Verkehr zwischen dem Host und dem Gerät während der Ausführung der verschiedenen Anwendungsszenarien genau zu überwachen und zu analysieren.

Die Windowsbasierte Protokollanalysesoftware bietet die branchenweit beste Protokollkorrelation zwischen UFS-, UniPro- und MPHY-Schichten. Die Zeitkorrelation zwischen den verschiedenen Protokollschichten reduziert die Debugging-Zeit von Designs erheblich. Das Floating-Window-Design dieser Software ermöglicht es Ingenieuren, die UFS-Ansicht, UniPro-Ansicht und MPHY-Ansicht auf verschiedenen Computermonitoren zu betrachten und die UFS-Pakete automatisch mit der MPHY-Schicht zu korrelieren. Dies macht die Analyse der Gigabytes an Protokollinformationen sehr einfach.

Test Setup

PGY-UFS3.X-PA UFS Protocol Analyzer bietet eine USB 3.0- und Gbe-Schnittstelle für die Verbindung mit dem Host-Computer. Die Hochgeschwindigkeits-Host-Konnektivität ermöglicht die kontinuierliche Übertragung von Protokolldaten auf die Host-Festplatte und den Speicher über einen langen Zeitraum. Die Software bietet mehrere Ansichten wie MPHY-Ansicht, UniPro-Ansicht und UFS-Ansicht. Jede Ansicht listet die jeweiligen Protokollpakete und ihre Details mit einer Korrelation der einzelnen Schichten für eine einfache Fehlersuche auf.
Der leichtgewichtige Analyzer lässt sich bei Einsätzen vor Ort einfach mitnehmen.
PGY-UFS3.X bietet die Flexibilität, TX- und RX-CTLE und DFE-Equalizer einzustellen, um Reflexionen und schlechte SI-Signale zu berücksichtigen, während die MPHY-Signale geprüft werden. Dies trägt dazu bei, die Fehlerdekodierung von Paketen zu reduzieren. Ein neu eingeführter hardwarebasierter Ringspeicher bietet die Flexibilität, die Protokolldaten kontinuierlich zu erfassen und die Daten in Ringspeichergröße zu analysieren. Benutzer können Trigger für den Ringspeicher festlegen und die Protokolldaten bei bestimmten Ereignissen erfassen.

PGY-UFS3.1-PA-UFS-Protocol-Analyzer-Setup
PGY-UFS3.1-PA-UFS-Protocol-Analyzer-Settings

UFS Protokoll Layer

PGY-UFS3.1-PA-UFS-Protocol-Analyzer-decode


PGY-UFS3.1-PA Software kann jeden UFS-Paketparameter in einem Listenfenster anzeigen. Ein Rechtsklick listet alle Paketparameter zur Auswahl durch den Benutzer auf. Die Benutzer können die Schriftarten oder die Hintergrundfarbe zur einfachen Identifizierung der einzelnen UFS-Pakete farblich kennzeichnen.

PACP And Unipro Ansicht

Die PGY-UFS3.1-PA-Software trennt die PACP-Pakete in einer separaten Ansicht, um die Analyse von Paketen zur Änderung des Stromversorgungsmodus und die Verknüpfung mit UniPro-Paketen zu erleichtern. Benutzer können die MPHY-Zustände "stall", "prepare" und "sync" in der UniPro-Ansicht anzeigen, abgesehen von der Benutzerauswahl für L_Data und AFC/NACK-Paketdetails.

PGY-UFS3.1-PA-UFS-Protocol-Analyzer-Pacp

Error Events, Search und Filter

PGY-UFS3.1-PA-UFS-Protocol-Analyzer-error-events


PGY-UFS3.1-PA Software führt die Live-Dekodierung durch und listet alle Events auf. Die Liste der Events ist in diesem Bild zu sehen. Die Benutzer können die Fehler in den erfassten Protokolldaten leicht erkennen. Bei einer großen Puffererfassung ist es extrem schwierig, die Fehler zu finden. Die Software PPGGY-UFS3.X-PA vereinfacht dies jedoch durch die Auflistung der Events während der Dekodierung der erfassten Daten. Mit der Such- und Filterfunktion können Sie die Fehlerereignisse oder UFS-, UniPro- oder PACP-Pakete in den Protokolllistenfenstern direkt auffinden. Filter-in und Filter-out erleichtern die Anzeige der Daten, die im Protokollfenster von Interesse sind.

Umfangreiche Protokollanalyse mit Multi-View

PGY-UFS-PA UFS Protocol Analyzer bietet USB 3.0 und Gbe-Schnittstelle für Host-Computer-Konnektivität. Die Hochgeschwindigkeits-Host-Konnektivität ermöglicht die kontinuierliche Übertragung von Protokolldaten auf die Host-Festplatte und den Speicher über einen langen Zeitraum. Die Software bietet mehrere Ansichten wie MPHY-Ansicht, UniPro-Ansicht und UFS-Ansicht. In jeder Ansicht werden die jeweiligen Protokollpakete und ihre Details mit einer Korrelation der einzelnen Schichten zur einfachen Fehlersuche aufgelistet.
Die benutzerfreundliche Oberfläche von PGY Protocol Analyzer reduziert die Zeit für die Protokollanalyse. Die mit einem Zeitstempel versehene Ansicht der Protokolldekodierungsliste bietet einen einfachen Überblick über die Protokollaktivitäten zwischen dem Host und dem Gerät. Mit einem Mausklick kann der Benutzer die Dekodierung jedes Pakets und die beabsichtigte Funktion anzeigen. Die Floating-Window-Architektur der Software ermöglicht es dem Benutzer, jede Protokollschicht auf separaten Monitoren zu betrachten, um die Fehlersuche zu erleichtern. Die Autokorrelation jedes ausgewählten Pakets von der UFS- zur MPHY-Schicht vereinfacht die Fehlersuche

PGY-UFS3.1-PA-UFS-Protocol-Analyzer-multiview

Sondenspitzen

PGY-UFS3.1-PA-UFS-Protocol-Analyzer-solder-dovn-probe-tips


Die Prüfung des UFS-Signals ist eine der größten Herausforderungen bei der zuverlässigen Dekodierung des UFS-Protokolls. Bei den meisten Prüflingen befinden sich die Testpunkte nahe beieinander, ohne dass genügend Platz zum Löten der Prüfspitzen vorhanden ist. Prodigy Technovations bietet drei Arten von 14-Gbps-Tastspitzen an, die eine flexible Auswahl der Tastspitzen ermöglichen, um den Anforderungen gerecht zu werden. Die Sondenspitzen P5021-L und P5021-L-WE verfügen über Isolationswiderstände, die je nach Signalstärke an den Testpunkten verändert werden können. Dies hilft bei der Reduzierung von Reflexionen beim Zugriff auf den Prüfpunkt und bei der Aufrechterhaltung der Signalintegrität. Der passive Entzerrer im P5021-L-WE hilft bei der Aufrechterhaltung der differentiellen Impedanz zwischen den Fahrspuren. Wenn die Prüfpunkte leicht zugänglich sind, kann die Sondenspitze des P5021 verwendet werden, um die Prüfpunkte zu testen.

Mindestanforderungen Computer

Windows 7/8.0/8.1/10 64bit Betriebssystem. Es unterstützt einen RAM von mindestens 8GB, aber das Produkt würde eine schnellere Reaktion für eine 16GB. Auf der Festplatte sollte eine Speicherkapazität von mindestens 1 GB vorhanden sein. Festplattenlaufwerk vorhanden sein. Der Benutzer kann je nach Bedarf mehr Speicherplatz verwenden. Speicherbedarfs verwenden. Die Bildschirmauflösung des Monitors beträgt 1024X768. Der Host-Computer sollte eine USB3.0- oder GBe-Schnittstelle unterstützen.

Garantie

Für Hardware und Software gilt eine Garantie von einem Jahr. Sonden sind drei Monate Garantie für alle Herstellungsfehler abgedeckt

Produktvideo

UFS 4.0 Protocol Analysis and Validation

Technische Daten

SpezifikationPGY-UFS3.1-PA-UFS-Protocol-Analyzer
Unterstützte DatenratenPWM G1 bis G7, High Speed Gear 1, Gear 2, Gear 3 und Gear 4, Rate A und B
Link widthKonfigurierbar für 1TX/1RX oder 2TX/2RX
PrüfspitzenAktive verlötbare Prüfspitzen
Unterstützte ProtokolleUFS, MPHY und UniPro Schichten
Größe der Trace-AufzeichnungUnterstützt kontinuierliches Streaming von Protokolldaten auf die SSD/HDD des Host-Computers. Getestet für 30 GB Trace-Tiefe
TriggerBasierend auf MPHY, UniPro, UFS Pakete
Anschluss auf der VorderseiteSchnittstelle für aktive Sonden. Trigger in/out SMA-Anschlüsse
Schnittstelle für Host ComputerUSB3.0- und Gigabit-Ethernet-Schnittstelle
Anforderungen an den Host-ComputerWindows 7/8.0/8.1/10 64bit Betriebssystem. Es unterstützt einen RAM von mindestens 8GB, aber das Produkt würde eine schnellere Reaktion für eine 16GB. Auf der Festplatte sollte eine Speicherkapazität von mindestens 1 GB vorhanden sein. Festplattenlaufwerk vorhanden sein. Der Benutzer kann je nach Bedarf mehr Speicherplatz verwenden. Speicherbedarfs verwenden. Die Bildschirmauflösung des Monitors beträgt 1024X768. Der Host-Computer sollte eine USB3.0- oder GBe-Schnittstelle unterstützen.
Abmessungen(B x H x T) (20,5X5X25) cm
GewichtCa. 2,5 kg
Stromverbrauch12 V, 3 A DC-Netzteil (AC/DC wird mit dem Analysator geliefert)
