Siglent ASP-18 Single-End-TDR-Sonde

Siglent ASP-18 Single-End-TDR-Sonde mit bis zu 18 GHz

945,00 €*

  • 2,5% Vorkassenrabatt

Versandkostenfrei

Lieferzeit: 2 - 4 Tage

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: ASP-18
Hersteller: Siglent

Beschreibung

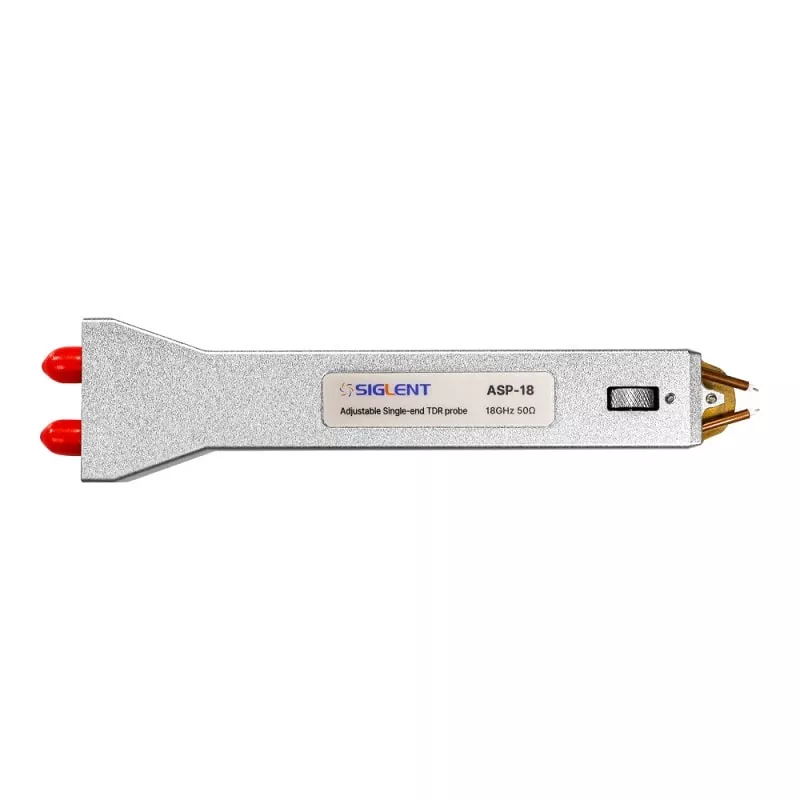

Bei dem ASP-18 handelt es sich um eine Single-End-TDR-Sonde  mit einer Bandbreite von bis zu 18 GHz.

Hardwaredetails

Wenn es aufgrund ungleichmäßiger Abstände erforderlich ist, die Impedanz elektronischer Komponenten wie Leiterplatten und Drähte zu messen, müssen entsprechende Prüfspitzen und Vorrichtungen entsprechend der Prüfzeit hergestellt werden. Mit dieser verstellbaren Sonde kann der Abstand zwischen den Prüfspitzen durch das eingebaute Einstellrad zwischen 0 mm und 6,5 mm eingestellt werden, und die Prüfung kann schnell durchgeführt werden.

Technische Daten

SondenmodellADP-18 - Small
ASP-18
Sondenabstandfrom 0 bis 6,5 mm einstellbar
SondenanschlussSMA
Bandbreitevon 0 bis 18 GHz
Sondenimpendenz50 Ω
Kabelabhängigkeit50 ± 0.5 Ω
KabelverbindungEin Ende des SMA ist auf die Sonde abgestimmt, das andere Ende kann N oder SMA wählen.
Wiederholbarkeit und Stabilität der SondeMehr als 100 Mal kontinuierlich testen, mit einer Abweichung (R) von 2 % oder weniger
Kabelaußendurchmesser5 mm
