Siglent ADP-26 Differential-TDR-Sonde mit bis zu 26,5 GHz
1.225,00 €*
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Lieferzeit: 4 bis 5 Wochen
Weitere Informationen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Produktnummer: ADP-26
Hersteller: Siglent
Beschreibung

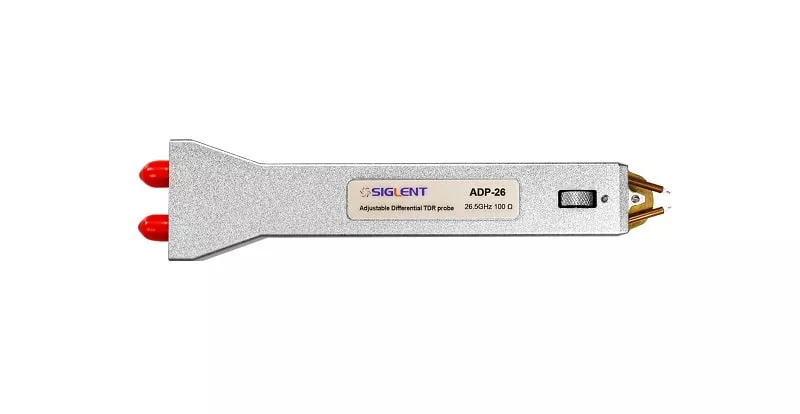

Bei dem ADP-26 handelt es sich um eine Differential-TDR-Sonde mit einer Bandbreite von bis zu 26,5 GHz.
Hardwaredetails
Wenn es aufgrund ungleichmäßiger Abstände erforderlich ist, die Impedanz elektronischer Komponenten wie Leiterplatten und Drähte zu messen, müssen entsprechende Prüfspitzen und Vorrichtungen entsprechend der Prüfzeit hergestellt werden. Mit dieser verstellbaren Sonde kann der Abstand zwischen den Prüfspitzen über das eingebaute Einstellrad zwischen 0 mm und 6,5 mm eingestellt werden und die Prüfung kann schnell durchgeführt werden.
Technische Daten
| Sondenmodell |  ADP-26 |
|---|---|
| Sondenabstand | from 0 bis 6,5 mm einstellbar |
| Sondenanschluss | SMA |
| Bandbreite | von 0 bis 26,5 GHz |
| Sondenimpendenz | 100 Ω |
| Kabelabhängigkeit | 50 ± 0.5 Ω |
| Kabelverbindung | Ein Ende des SMA ist auf die Sonde abgestimmt, das andere Ende kann N oder SMA wählen. |
| Wiederholbarkeit und Stabilität der Sonde | Mehr als 100 Mal kontinuierlich testen, mit einer Abweichung (R) von 2 % oder weniger |
| Kabelaußendurchmesser | 5 mm |
