690,00 €*
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Lieferzeit: 12 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Beschreibung

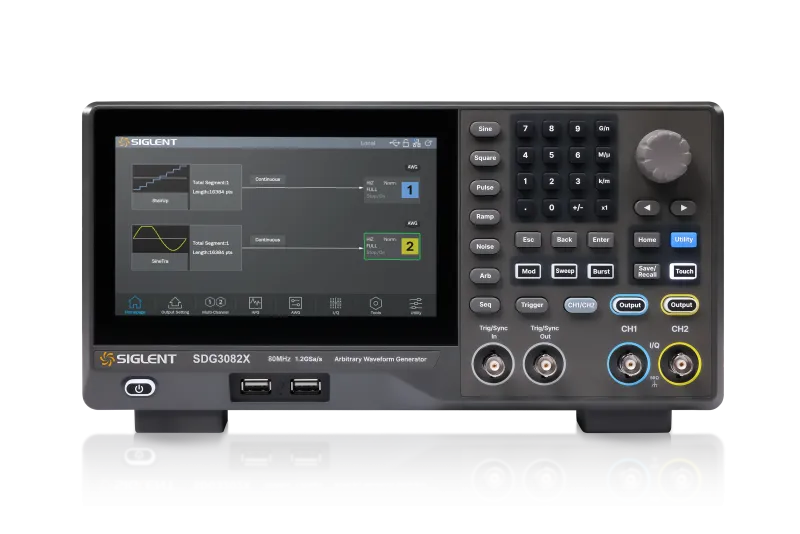

Der Zweikanal-Funktionsgenerator SDG3082X bietet eine maximale Ausgangsfrequenz von 80 MHz, sowie einer vertikalen Auflösung von 16 Bit. Dieses Gerät hat ein ausgezeichnetes Abtastsystem mit einer Abtastrate von 1,2 GSa/s.
Features
- Zwei Kanäle, maximale Ausgangsfrequenz 80 MHz, maximale Ausgangsamplitude 20 Vpp
- 1,2 GSa/s Abtastrate, 16-Bit vertikale Auflösung
- Mit der TrueArb-Technologie können beliebige Wellenformen Punkt für Punkt ausgegeben werden. Unter der Voraussetzung, dass keine Wellenformdetails verloren gehen, können Wellenformen mit geringem Jitter bei einer Abtastrate von 10 mSa/s bis 600 MSa/s ausgegeben werden.
- Unterstützt die Sequenz-Wellenwiedergabefunktion mit einem maximalen Wellenformspeicher von 40 Mpts pro Kanal.
- Mithilfe der EasyPulse-Technologie kann es Rechteckwellen/Impulse mit geringem Jitter ausgeben, und die Impulswelle ermöglicht eine feine Einstellung der Impulsbreite und der Anstiegs-/Abfallflanken mit einer extrem hohen Einstellauflösung und einem großen Einstellbereich.
- Unterstützt die Dual-Puls-Ausgangsfunktion, mit der die Schaltparameter von Leistungsbauelementen gemessen und deren dynamische Eigenschaften bewertet werden können.
- Unterstützt PRBS bis zu 120 Mbit/s
- Umfangreiche analoge und digitale Modulationsfunktionen: AM, DSB-SC, FM, PM, FSK, ASK, PSK und PWM
- Sweep- und Burst-Funktionen
- Wellenform-Kombinationsfunktion
- Hochpräziser Frequenzzähler
- 196 integrierte Arbiträrwellenformen
- Standardschnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11); optional GPIB
- Der integrierte WebServer unterstützt die Steuerung von Messgeräten über einen Webbrowser.
- 7-Zoll-Touchscreen-Display
Hardwaredetails
Basierend auf der traditionellen DDS-Technologie nutzt er die innovativen Technologien TrueArb und EasyPulse, die die inhärenten Mängel der DDS-Technologie bei der Ausgabe von Arbiträrwellen und Rechteckwellen/Impulsen überwinden und den Anwendern hochauflösende Signale mit geringem Jitter liefern. Darüber hinaus bietet der SDG3000X Funktionen zur Erzeugung von PRBS-Mustern, Sequenzen, Doppelimpulsen und Vektorsignalen, um einem breiteren Spektrum von Anwendungsanforderungen gerecht zu werden.
Produkthighlights
Modulation
Umfangreiche Modulationsfunktionen, die gängige AM/DSB-SC/FM/PM/ASK/FSK/PSK/PWM-Modulationsverfahren unterstützen. Es stehen zwei Modulationsquellen zur Verfügung: interne und externe.
Burst
Unterstützt zwei Burst-Modi: N-Zyklus und Gating. Es stehen drei Triggerquellen zur Verfügung: intern, extern und manuell.
Sweep
Unterstützt drei Sweep-Modi: Frequenz, Amplitude und Frequenz und Amplitude, wodurch die Durchführung von Frequenz- und Amplituden-Sweep-Tests vereinfacht wird. Unterstützt drei Sweep-Typen: linear, logarithmisch und schrittweise sowie drei Sweep-Richtungen: aufwärts, abwärts und aufwärts/abwärts. Es stehen drei Triggerquellen zur Verfügung: intern, extern und manuell.
Counter
Wenn sich der Zähler im Frequenzzählermodus befindet, kann er zur Messung der Frequenz, Periode und des Tastverhältnisses eines Signals verwendet werden. Der Messbereich liegt zwischen 0,1 Hz und 200 MHz. Im Totalisator-Modus können die festgelegten Triggerereignisse gezählt werden.
Innovative EasyPulse-Technologie
Wenn eine Rechteck-/Impulswellenform durch DDS erzeugt wird, kommt es zu einem Ein-Takt-Jitter, wenn die Abtastrate kein ganzzahliges Vielfaches der Ausgangsfrequenz ist. Die EasyPulse-Technologie überwindet diese Schwäche von DDS-Designs erfolgreich und trägt zur Erzeugung von Rechteck-/Impulswellenformen mit geringem Jitter bei.
Leistungsstarke Sequenz-Wiedergabefunktion
Bietet eine flexible Sequenzwiedergabefunktion, um verschiedene Szenariotests einfach zu bewältigen. Die maximale Wellenformspeichertiefe jedes Kanals beträgt 40 Mpts. Die Anzahl der Zyklen für jede Wellenform und die Reihenfolge der Wellenformwiedergabe lassen sich einfach einstellen. Es werden bis zu 1024 Segmente unterstützt. Während der Wiedergabe kann auch das aktuell wiedergegebene Segment angezeigt werden, sodass Sie den Test steuern können. Fünf Betriebsmodi: kontinuierlich, getriggert, Burst, einzeln und erweitert. Im erweiterten Betriebsmodus können Sie den Triggermodus für jedes Segment einstellen. Es stehen vier Triggerquellen zur Verfügung: „Auto“, „Extern“, „Manuell“ und „Timer“.
Integrierte Mehrfachimpulsfunktion
Die integrierte Dual-Impulsausgangsfunktion in Kombination mit dem Oszilloskop von Siglent ermöglicht eine schnelle Messung der Schaltparameter und dynamischen Eigenschaften von Leistungsbauelementen, ohne dass eine Host-Computersoftware erforderlich ist. Unterstützt bis zu 30 Impulse, wobei jede Impulsbreite und jedes Impulsintervall eingestellt werden kann. Es stehen vier Triggerquellen zur Verfügung: „Intern“, „Extern“, „Manuell“ und „Timer“.
Anpassbare Ausgabe von Polynom-PRBS-Mustern
Bietet mehrere Musterausgänge von PRBS3 bis PRBS32 mit einer maximalen Bitrate von bis zu 120 Mbit/s. Zusätzlich zur Ausgabe von Single-Ended-Signalen können die beiden Kanäle auch auf Differenzausgabe eingestellt werden. Zusätzlich zur Verwendung des integrierten PRBS-Generatorpolynoms können Sie das PRBS-Generatorpolynom auch anpassen, um den Test flexibler zu gestalten.
Vektorsignalausgang
Der SDG3000X unterstützt Basisband- oder ZF-Signale und kann IQ-Signale gängiger Modulationstypen wie ASK, FSK, PSK, QAM usw. erzeugen. Der SDG3000X erzielt eine hervorragende EVM-Leistung bei jeder Symbolrate im Bereich von 250 Symb/s bis 50 MSymb/s. Der integrierte digitale orthogonale Modulator kann das IQ-Signal auf jede Frequenz im Bereich von 200 MHz modulieren.
Technische Daten
| Modellvergleich |  SDG3082X |  SDG3162X |  SDG3202X |
|---|---|---|---|
| Maximale Ausgangsfrequenz | 80 MHz | 160 MHz | 200 MHz |
| Anzahl der Kanäle | 2 | 2 | 2 |
| Abtastrate | 1.2GSa/s (2X Interpolation) | 1.2GSa/s (2X Interpolation) | 1.2GSa/s (2X Interpolation) |
| Vertikale Auflösung | 16 Bits | 16 Bits | 16 Bits |
| Wellenformlänge | 20 Mpts/Kanal (40 Mpts/Kanal optional) Unterstützte Sequenz | 20 Mpts/Kanal (40 Mpts/Kanal optional) Unterstützte Sequenz | 20 Mpts/Kanal (40 Mpts/Kanal optional) Unterstützte Sequenz |
| Vektorsignal (optional) | 50 MS/s maximale Symbolrate; umfasst Modulationsmodi wie ASK, PSK, FSK und QAM. Die SigIQPro-Software ermöglicht die Erstellung und Bearbeitung von Vektorsignalen. | 50 MS/s maximale Symbolrate; umfasst Modulationsmodi wie ASK, PSK, FSK und QAM. Die SigIQPro-Software ermöglicht die Erstellung und Bearbeitung von Vektorsignalen. | 50 MS/s maximale Symbolrate; umfasst Modulationsmodi wie ASK, PSK, FSK und QAM. Die SigIQPro-Software ermöglicht die Erstellung und Bearbeitung von Vektorsignalen. |
| Max. Amplitude | ±10 V | ±10 V | ±10 V |
| Display | 7-Zoll-Touchscreen | 7-Zoll-Touchscreen | 7-Zoll-Touchscreen |
| Schnittstelle | Standard: USB-Host, USB-Gerät, LAN Optional: GPIB (USB-GPIB-Adapter) | Standard: USB-Host, USB-Gerät, LAN Optional: GPIB (USB-GPIB-Adapter) | Standard: USB-Host, USB-Gerät, LAN Optional: GPIB (USB-GPIB-Adapter) |
