439,00 € Netto
522,41 € inkl. MwSt.
Auf Lager, Lieferzeit: 1-2 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Produktkonfiguration
Beschreibung

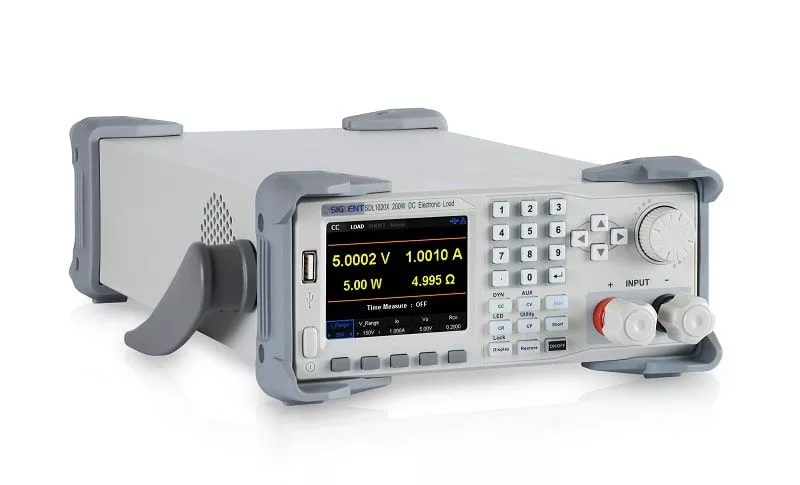

Die programmierbare elektronische DC-Last SDL1020X-E von Siglent verfügt über ein 3,5-Zoll-TFT-LCD-Display, eine benutzerfreundliche Oberfläche und hervorragende Leistungsdaten.
Features
- SDL1020X-E (Einzelkanal): DC 150 V/30 A, Gesamtleistung bis zu 200 W
- 4 statische Modi / Dynamischer Modus: CC/CV/CR/CP
- CC Dynamischer Modus: Kontinuierlich, gepulst, umgeschaltet
- CC-Dynamic-Modus: 25 kHz, CP-Dynamic-Modus: 12,5 kHz, CV-Dynamic-Modus: 0,5 Hz
- Messgeschwindigkeit von Spannung und Strom: bis 500 kHz
- Einstellbarer Stromanstiegszeitbereich: 0,001 A/us~2,5 A/us
- Mindest. Rückleseauflösung: 0,1 mV, 0,1 mA
- Kurzschluss, Batterietest, CR-LED-Modus und Werkstestfunktionen
- 4-Draht-SENSE-Kompensationsmodusfunktion
- Die Listenfunktion unterstützt die Bearbeitung von bis zu 100 Schritten
- Die Programmfunktion unterstützt 50 Schrittgruppen
- OCP-, OVP-, OPP-, OTP- und LRV-Schutz
- Externe analoge Steuerung
- Spannungs-, Stromüberwachung über 0-10 V
- 3,5-Zoll-TFT-LCD-Display, das mehrere Parameter und Zustände gleichzeitig anzeigen kann
- Eingebaute RS232/USB/LAN-Kommunikationsschnittstelle, USB-GPIB-Modul (optional)
- Wellenform-Trenddiagramm und benutzerfreundliche Dateispeicher- und Anruffunktionen
- Inklusive PC-Software: Unterstützt SCPI, LabView-Treiber
Hardwaredetails
Die Modelle SDL1020X/SDL1020X-E verfügen über einen Eingangsbereich von 150 V/30 A 200 W, während die Modelle SDL1030X/SDL1030X-E einen Eingangsbereich von 150 V/30 A 300 W haben. Die SDL1000X-Serie führt mit einer Messauflösung von 0,1 mV/ 0,1 mA und die Basisauflösung der SDL1000X-E-Serie beträgt 1 mV/1 mA und einstellbare Stromanstiegszeiten von 0,001 A/μs bis 2,5 A/μs. Für die Fernkommunikation und -steuerung umfasst die SDL-Serie RS232/USB/LAN-Schnittstellentypen. Die SDL1000X-Serie bietet Stabilität für eine Vielzahl von Anwendungen und kann alle Arten von Testanforderungen erfüllen. einschließlich: Energie, Batterie-/Handgerätedesign, Industrie, LED-Beleuchtung, Automobilelektronik und Luft- und Raumfahrt
Produkthighlights
Spannungsschwellenfunktion
Der SDL1000X kann so eingestellt werden, dass er sich ein- oder ausschaltet, wenn die Eingangsspannung auf, über oder unter einem eingestellten Wert liegt. Indem Sie diese Schwellenwerte definieren, steuern Sie, wann die Last aktiv ist. Das minimiert die Prüfzeit und erhöht die Sicherheit.
Wellenform-Trenddiagrammfunktion
Die elektronische Last umfasst eine Wellenformanzeigefunktion und unterstützt die folgenden Operationen für die Wellenform: Anhalten, Aufzeichnen und Erfassen der Wellenform. Sie können die Trends der Parameteränderungen während des gesamten Tests schnell beobachten.
Einstellungsparameter speichern/aufrufen
Das Laden ermöglicht Ihnen, verschiedene Arten von Dateien im internen und externen Speicher zu speichern. Sie können sie bei Bedarf abrufen und lesen.
Listenoperationsfunktion
Mit der List-Operation-Funktion können Sie schnell komplexe Lastfolgen generieren. Hier können Sie die Sollwerte, die Verweilzeit und die Anstiegsgeschwindigkeit für jeden Schritt im
Test bearbeiten. *Slew-Rate kann nur im CC-Modus bearbeitet werden.
CR-LED-Modus
Der SDL1000X enthält einen CR-LED-Modus speziell zum Testen von LED-Treibern. Basierend auf dem traditionellen CR-Modus fügt der CR-LED-Modus eine Dioden-Kippspannungseinstellung hinzu. Wenn die Eingangsspannung über diesem eingestellten Wert liegt, beginnt die DC-Last zu arbeiten. Somit kann es die tatsächlichen Eigenschaften einer LED emulieren.
Spannungsanstiegs-/-abfallgeschwindigkeitstest
Die elektronische Last ist auch so ausgestattet, dass sie Anstiegs- und Abfallzeiten der Spannung direkt misst. Es kann die Zeit von einer Spannung zur anderen berechnen, ohne dass zusätzliche Messinstrumente erforderlich sind. Mit einem SDL1000X können Sie Geld sparen und die Effizienz verbessern.
4-Draht-SENSE-Kompensationsmodusfunktion
Wenn im CC/CV/CR/CW-Modus eine Last an eine Stromversorgung angeschlossen wird, verursacht dies einen großen Spannungsabfall auf den Verbindungsleitungen zwischen dem getesteten Instrument und den Lastanschlüssen. Mit Remote Sense können Sie die Spannung an den Eingangsanschlüssen des DUT messen und so den zusätzlichen Fehler aufgrund des Spannungsabfalls in den Anschlussdrähten effektiv beseitigen.
Programmfunktion
Diese Funktion ist nützlich, um automatisch eine Reihe von Tests auf einem Gerät auszuführen und dann anzuzeigen, ob die Tests bestanden oder fehlgeschlagen sind. Die Testergebnisse können einfach durch Drücken der Auf- und Ab-Tasten angezeigt werden. Die Last stellt 8 nichtflüchtige Register bereit, um die Autotest-Datei für einen späteren Abruf zu speichern. Jede Datei enthält 1-50 Schritte zum Einrichten. Die Autotest-Funktion ist besonders nützlich beim Entwerfen von Batterieladeschaltungen.
Batterieentladefunktion
Das SDL1000X kann auch einen Einblick in die Batterieleistung geben, indem es die Entladeeigenschaften des DUT analysiert. Der SDL verfügt über drei Stoppbedingungen für den Entladetest: Spannung, Kapazität oder Zeit. Der Entladevorgang wird sofort beendet, wenn die Stoppbedingungen erfüllt sind. Dies bietet mehr Kontrolle über den Testabschluss und eine zusätzliche Sicherheitsebene bei kritischen Tests. Während des gesamten Testvorgangs werden die Batteriespannung, der Entladestrom, die Entladezeit und die Entladekapazität deutlich auf dem LCD-Display angezeigt.
Steady-State-Betriebsmodus
Das SDL verfügt über vier Betriebsmodi, um flexible Testmöglichkeiten bereitzustellen. Im CC-Modus zieht die elektronische Last unabhängig von der Spannung an ihren Anschlüssen einen konstanten Strom. Im CV-Modus erzeugt die elektronische Last eine konstante Spannung an ihren Anschlüssen. Im CR-Modus verhält sich die elektronische Last wie ein fester Widerstandswert. Wie in der Abbildung gezeigt, ändert die elektronische Last den Strom linear entsprechend der Eingangsspannung. Im CP-Modus bewirkt die elektronische Last, dass eine konstante Leistung in der Last abgeführt wird.
Dynamischer Testmodus bis 25 kHz
Der Transiententest ermöglicht das Umschalten zwischen zwei verschiedenen Lastwerten. Eine häufige Anwendung ist das Testen der dynamischen Eigenschaften einer DC-Quelle oder eines DUT (Device-Under-Test). Die transiente Testfunktion ermöglicht es der Last, periodisch zwischen zwei eingestellten Pegeln (Pegel A und Pegel B) umzuschalten. Die höchste Frequenz kann im CC-Modus auf 25 kHz eingestellt werden. Die höchste Frequenz kann in den CP-Modi auf 12,5 kHz eingestellt werden.
OCPT/OPPT-Modus
Der Überstromschutzmodus (OCPT) verhindert, dass dem DUT zu viel Strom entnommen wird. Nachdem die Eingangsspannung den Von-Punkt erreicht hat, beginnt die DC-Last nach einer Verzögerungszeit, einen Strom von der Quelle zu ziehen. Der aktuelle Wert wird in regelmäßigen Abständen um eine bestimmte Schrittweite erhöht. Gleichzeitig vergleicht die DC-Last die Eingangsspannung mit der OCP-Spannung: Wenn sie niedriger ist, wird der aktuelle Stromwert verglichen, um zu sehen, ob er in dem von Ihnen eingestellten Strombereich liegt. Innerhalb des Bereichs bewertet der OCP-Test Bestanden oder Nicht bestanden. Wenn es außerhalb des eingestellten Bereichs liegt, erhöht die DC-Last den Ziehstrom und vergleicht die Spannung erneut.
Technische Daten
| Modellvergleich |  SDL1020X-E |  SDL1020X |  SDL1030X-E |  SDL1030X |
|---|---|---|---|---|
| Eingangsleistung | 200W | 200W | 300W | 300W |
| Messbereich | 1mV/1mA | 0.1mV/0.1mA (0-36V) | 1mV/1mA | 0.1mV/0.1mA (0-36V) |
| Stromschwankungsrate | 0.001-2.5A/us | 0.001-2.5A/us | 0.001-2.5A/us | 0.001-2.5A/us |
| Display | 3.5' TFT-LCD | 3.5' TFT-LCD | 3.5' TFT-LCD | 3.5' TFT-LCD |
| Schnittstellen | RS232/USB/LAN/GBIP | RS232/USB/LAN/GBIP | RS232/USB/LAN/GBIP | RS232/USB/LAN/GBIP |
