259,00 €*
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Auf Lager, Lieferzeit: 1 -3 Tage
Beschreibung

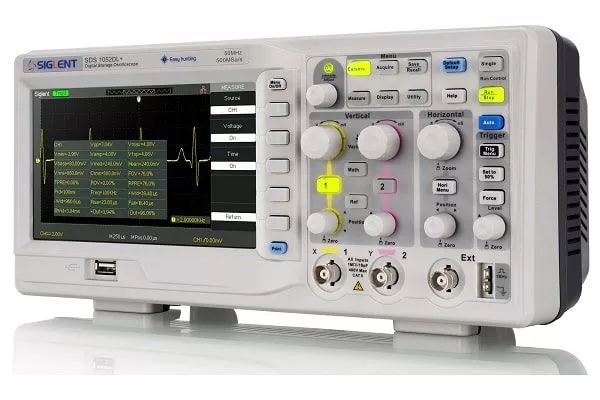

Das SDS1052DL + ist ein zweikanaliges digitales Oszilloskop mit einer Bandbreite von 50 MHz, einer Echtzeit-Abtastrate von 500 MSa / S und einer äquivalenten Abtastrate von 50 GSa / s.
Das Gerät bietet die Möglichkeit, 2 Kanäle gleichzeitig zu verwenden. Außerdem ist 1 externer Triggerkanal im Gerät integriert. Die Ergebnisse werden auf dem 7-Zoll-Farb-TFT-Bildschirm des SDS1052Dl als klare Wellenformen angezeigt. Das Gerät verfügt auch über beleuchtete Tasten für eine einfache Interpretation bei schlechten Lichtverhältnissen.
Im SDS1052DL + sind auch mehrere Trigger-Modi enthalten. Flanken-, Puls-, Slop-, Video- und alternative Trigger-Modi sind verfügbar. Das Gerät verfügt außerdem über eine Speichertiefe von 32 kpts und einen vertikalen Empfindlichkeitsbereich von 2 mV / div - 10 V / div.
Der SDS1052DL + verfügt außerdem über einen integrierten Digitalfilter und eine Rekorderfunktion zum Speichern von Testdaten. Es verfügt auch über USB- und RS-232-Anschlüsse zum Herunterladen dieser Daten auf den PC. Die Schnittstelle des Geräts ist in 12 verschiedenen Sprachen verfügbar.
Features
- Unterstützt mehrsprachige Anzeige und eingebettete Hilfe
- Bildschirmschoner von 1 Minute bis 5 Stunden
- Digitale Filter- und Wellenformaufzeichnungsfunktion
- Shortcut-Speicherfunktionstaste
- 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 * 480
- Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11), Pass/Fail
Hardwaredetails
Die SIGLENT SDS1000DL+-Serie ist ein Zweikanal-50-MHz-Modell. Es enthält eine Speichertiefe von 30 kpts, die hilft, eine genaue Wellenformauflösung zu gewährleisten und lange Signallängen zu erfassen. Mit seinem 7-Zoll-TFT-LCD-Bildschirm (800 x 480) ist ausreichend Platz vorhanden, um Wellenformdetails besser sehen und analysieren zu können. Neben einer Abtastrate von 500 MSa/s unterstützt das SDS1000DL+ 32 Parametermessungen und gängige mathematische Operationen, um komplexe/sich wiederholende Messungen zu beschleunigen.
Produkthighlights
Schnittstellen
Das SDS1000DL+ unterstützt USB-Host, USB-Gerät (USBTMC), LAN (VXI-11) und Pass/Fail
Online Hilfe
Unterstützt mehrsprachige Anzeige und eingebettete Online-Hilfe, macht den Benutzer in kurzer Zeit mit allen Funktionen vertraut.
Digitaler Rekorder
Der Digitalrekorder ist in der Lage, Daten in Echtzeit und ohne Totzeit aufzuzeichnen. Der SDS1000DL+ verfügt über 7 MB Speicher für den Rekorder und unterstützt eine USB-Festplatte.
Math-Funktion
SDS1000DL+ bietet 5 Arten von mathematischen Operationen: +, -, *, / und FFT-Modus, der zwei Anzeigemodi umfasst: eine geteilte Anzeige oder überlappende Signale/Vollbild.
Pass/Fail-Funktion
Mit einfach zu erstellenden benutzerdefinierten Testvorlagen vergleicht das SDS1000DL+ die aktuell gemessene Kurve mit der Schablonenmaskenkurve, wodurch es sich für die langfristige Signalüberwachung oder das automatisierte Testen von Produktionslinien eignet.
Zoom-Funktion
Zoom kann ein Teilsegment der Wellenform erweitern, wodurch der Benutzer nicht nur einen Überblick über das gesamte Signal, sondern auch eine detaillierte Ansicht des vergrößerten Segments erhält. Die Zoom-Funktion ist eine bequeme Möglichkeit, Signaldetails zu lokalisieren und zu isolieren.
32 automatische Messungen
Das SDS1000DL+ unterstützt Messarten für Spannung, Zeit und Verzögerung mit insgesamt 32 verschiedenen Parametern. Der Benutzer kann fünf Messungen zur Anzeige auf dem Bildschirm auswählen. Alle Messparameter können auch gleichzeitig angezeigt werden.
Speichertiefe bis zu 32 kpts
Der Modus „Long Memory“ (32 kpts) ermöglicht es Ihnen, eine hohe Abtastrate über einen längeren Zeitraum zu verwenden, sodass Sie mehr Signal erfassen und schnell zoomen können, um sich auf den interessierenden Bereich zu konzentriere
Technische Daten
| Gerätespezifikation |  SDS1102CML+ |  SDS1052DL+ |
|---|---|---|
| Bandweite | 100 MHz | 50 MHz |
| Kanäle | 2CH +Ext | 2CH +Ext |
| Echtzeitabtastrate | 1 GSa/s | 500 MSa/s |
| Speichertiefe | 2 Mpts | 32 kpts |
| Rise Time | 3.5 ns | 7 ns |
| Imput Impedance | 1MΩ‖17pF | 1MΩ‖17pF |
| Time Base Range | 2.5ns/div-50s/div | 10ns/div-50s/div |
| Vertikale Sensitivity | 2mV-10V/div | 2mV-10V/div |
| Vertikale Auflösung | 8 bit | 8 bit |
| Trigger Quelle | CH1, CH2, Ext, Ext/5, AC Line | CH1, CH2, Ext, Ext/5, AC Line |
| Trigger Typen | Edge, Pulse, Video, Slope, Alternative | Edge, Pulse, Video, Slope, Alternative |
| Interfaces | USB Host, USB Device, LAN, Pass/Fail | USB Host, USB Device, LAN, Pass/Fail, RS232 |
