Beschreibung

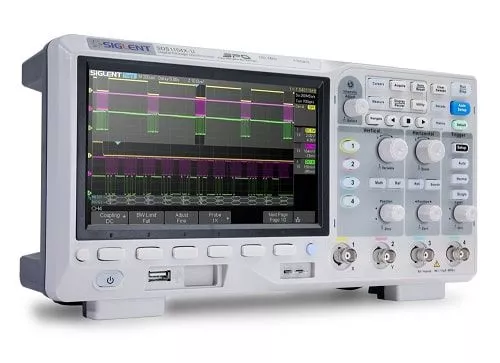

Die Serie SDS1104X-U verwendet eine neue Generation der SPO-Technologie (Super-Phosphor-Oszilloskop), die eine ausgezeichnete Signaltreue und Leistung bietet. Das SDS1104X-U Oszilloskop ist in einer Bandbreite von 100 MHz erhältlich. Es hat eine maximale Abtastrate von 1 GSa/s und eine maximale Aufzeichnungslänge von 14 Mpts.
Features
- 100 MHz Bandbreite
- Echtzeit-Abtastrate bis zu 1 GSa / s
- 128 kpts FFT, unterstützt Peaks und Marker
- Die neueste Generation der SPO-Technologie
- Signalerfassungsraten bis zu 100.000 wfm / s (normaler Modus) und 400.000 wfm / s (Sequenzmodus)
- Unterstützt 256-Stufen-Intensitätsgradierungs- und Farbtemperatur-Anzeigemodi
- Rekordlänge bis zu 14Mpts und digitales Triggersystem
- Intelligenter Auslöser: Kante, Steigung, Impulsbreite, Fenster, Runt, Intervall, Zeitüberschreitung (Dropout), Muster
- Serielles Bus-Triggern und -Decodieren (Standard), unterstützt die Protokolle IIC, SPI, UART, CAN, LIN inkl. Video-Trigger, unterstützt HDTV
- 10 Arten von Ein-Tasten-Verknüpfungen, unterstützt Auto-Setup, Standard, Cursor, Messen, Rollen, Verlauf, Anzeigen / Behalten, Sweep löschen, Zoomen.
- Automatische Messfunktion für 38 Parameter sowie Funktionen für Messstatistik, Zoom, Gating, Mathematik, Verlauf und Referenz
- Funktion zur Aufzeichnung von Verlaufswellenformen (Verlauf) (die maximale Länge der aufgezeichneten Wellenform beträgt 80.000 Frames)
- Mathematische Funktionen (FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadrat Wurzel)
- Großes 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 * 480T LCD display with 800 * 480 resolution
- Der Modus "Segmentierte Erfassung (Sequenz)" unterteilt die maximale Datensatzlänge gemäß den vom Benutzer festgelegten Triggerbedingungen in mehrere Segmente (bis zu 80.000)
Super-Phosopor-Oszilloskop
Die parallele Verarbeitungsarchitektur eines Super-Phosopor-Oszilloskop ermöglicht die Digitaliersierung des Signalbildes parralel zu mikroP gesteuerten Erfassung damit die Geschwindigkeit des Oszilloskops nicht beeinträchtigt wird.Die Serie SDS1104X-U verwendet eine neue Generation der SPO-Technologie (Super-Phosphor-Oszilloskop), die eine ausgezeichnete Signaltreue und Leistung bietet. Sie verfügt über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter und einer Wellenform-Erfassungsrate von bis zu 400.000 wfrm/s im Sequenzmodus.
Umfassende Anzeige und Triggerfunktionen
Das SDS1104X-U verfügt außerdem über eine Anzeigefunktion mit 256 Intensitätsstufen und einen Farbtemperatur-Anzeigemodus, der bei anderen Modellen dieser Klasse nicht zu finden ist. SIGLENTs neuestes Oszilloskop-Modell unterstützt mehrere leistungsstarke Triggermodi, einschließlich der Triggerung über den seriellen Bus. Die serielle Dekodierung für IIC-, SPI-, UART-, CAN- und LIN-Bustypen ist standardmäßig enthalten.
Leistungsstarke Funktione
Die X-U-Modelle umfassen auch History-Wellenformaufzeichnung und sequentielle Triggerung, die erweiterte Wellenformaufzeichnung und -analyse ermöglichen. Eine weitere leistungsstarke Ergänzung ist die neue 128k-Punkt-FFT-Mathematikfunktion, die dem SDS1000X-U bei der Beobachtung von Signalspektren eine sehr hohe Frequenzauflösung verleiht. Das neue digitale Design umfasst einen Hardware-Co-Prozessor, der Messungen schnell und genau liefert, ohne die Erfassung und das Ansprechverhalten der Frontplatte zu verlangsamen. Das SDS1000X-U unterstützt außerdem Such- und Navigationsfunktionen. Der Funktionsumfang und die Leistung des neuen SDS1000X-U von SIGLENT sind in dieser Preisklasse einzigartig.
Produkthighlights
USB WIFI Adapter
(Optional für 4 Kanal Modelle)
Die WiFi-Steuerung kann eine bequeme und sichere Methode zum Konfigurieren und Sammeln von Daten bieten. Diese neue Funktion arbeitet mit einem von Siglent freigegebenem WiFi-Adapter.
USB-25-MHz-AWG-Modul
(Optional für 4 Kanal Modelle)
Die Vierkanal-Modelle unterstützt einen 25-MHz-Funktions- bzw. Arbiträr Signalgenerator, der über USB verbunden wird. Die Funktionen umfassen Sinus, Rechteck, Rampe, Puls, Rauschen, DC sowie 45 integrierte Wellenformen, die Signalformen sind in Easywave abrufbar. Eine Bode Plot Funktion ist bei allen 4 Kanal Modellen verfügbar.
Mixed-Signal-Option
(Optional für 4 Kanal Modelle)
Alle Vierkanal Modelle der SDS1000X-U Serie unterstützten den optionalen SLA1016 Logikanalysator. Bitte beachten Sie das zusätzlich zur Hardware die Aktivierungslizenz für die 16 digitalen Kanäle benötigt werden.
Umfassende Konnektivitätsoptionen
Das SDS1000X-U bietet umfassende Konnektivitätoptionen und unterstützt USB-Host, USB-Gerät (USB-TMC), LAN (VXI-11), Pass/Fail und Trigger Out. Alle Vier-Kanal Modelle verfügen zusätzlich über die Möglichkeit über einen Webserver browserbasierend gesteuert zu werden.
Aufnahmelänge von 14 Mpts
Mit hardwarebasierten Zoom-Technologien und einer Aufzeichnungslänge von bis zu 14 Mpts können Benutzer eine höhere Abtastrate verwenden, um mehr Signal zu erfassen und dann schnell heranzoomen, um sich auf den interessierenden Bereich zu konzentrieren.
Signalerfassungsrate Bis zu 400.000 wfm/s
Mit einer Signalerfassungsrate von bis zu 400.000 wfm/s (Sequenzmodus) kann das Oszilloskop problemlos Ereignisse mit geringer Wahrscheinlichkeit erfassen.
256-Stufen-Intensitätsbewertung
Häufiger auftretende Ereignisse sind heller (Intensitätsabstufung) als seltener auftretende Ereignisse. So können Sie Störsignale schnell identifizieren.
Farbtemperatur-Grading
Die Ereignishäufigkeit wird durch unterschiedliche Farben dargestellt (Temperaturabstufung). Häufige Ereignisse habe eine wärmere Farbe. Dies hilft, seltene Ereignisse leicht zu identifizieren.
Dekodierungsfunktion für seriellen Bus
Standardmäßig enthalten ist eine serielle Busdekodierungfunktion. Das SDS1000X-U zeigt die Dekodierung über die Ereignisliste an. Busprotokoll Informationen lassen sich schnell und intuitiv tabellarisch darstellen.
Verlaufswellenformen & segmentierte Erfassung
Spielen Sie die zuletzt ausgelösten Ereignisse mit der Verlaufsfunktion ab. Die segmentierte Speichererfassung speichert die Wellenform in mehreren (bis zu 80.000) Speichersegmenten, jedes Segment speichert getriggerte Wellenformen und versieht jeden Frame mit einem Zeitstempel.
Gate- und Zoom-Messung
Durch die Gate- und Zoom-Messung kann der Benutzer ein beliebiges Intervall für die Analyse und Statistik der Wellenformdaten festlegen. Dies trägt dazu bei, Messfehler zu vermeiden, die durch ungültige oder irrelevante Daten verursacht werden können, und verbessert die Gültigkeit und Flexibilität der Messungen erheblich.
1 Mtps FFT Funktion
Der neue mathematische Coprozessor ermöglicht die FFT-Analyse eingehender Signale mit bis zu 1 Million Abtastungen pro Wellenform. Dies bietet eine hohe Frequenzauflösung mit einer schnellen Bildwiederholfrequenz. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, sodass sie sich an unterschiedliche spektrale Messanforderungen anpassen lässt.
Pass/Fail-Funktion auf Hardwarebasis
Die Pass/Fail-Funktion führt bis zu 40.000 Pass/Fail-Entscheidungen pro Sekunde durch. Die einfache Generierung benutzerdefinierter Testvorlagen bietet einen Trace-Mask-Vergleich und eignet sich daher für die langfristige Signalüberwachung oder automatisierte Produktionslinientests.
Anpassbarer Standardschlüssel
Die aktuellen Parameter des Oszilloskops können über das Menü Speichern auf Default Key voreingestellt werden.
Messungen von bis zu 14 Millionen Abtastpunkten
Bei jeder Zeitbasis kann das SDS1000X-U mit allen 14 Millionen Abtastpunkten messen. Dies stellt die Genauigkeit der Messungen sicher, während der mathematische Koprozessor die Messzeit verkürzt und die Benutzerfreundlichkeit erhöht.
Suchen und Navigieren
(Nur 4 Kanal Modelle)
Das SDS1000X-U kann Ereignisse suchen, die vom Benutzer in einem Frame angegeben wurden, und kann auch nach Zeit (Delay Position) und aufgezeichneten Frames navigieren.
Technische Daten
| Gerätespezifikation |  SDS1104X-U |  SDS1104X-E |
|---|---|---|
| Kanäle | 4 | 4 |
| Bandbreite | 100 MHz | 100 MHz |
| Abtastrate | 1 GSa/s (1 Kanal) 500 MSa/s (2 Kanäle) 250 MSa/s (4 Kanäle) | 1 GSa/s (1 Kanal) 500 MSa/s (2 Kanäle) 250 MSa/s (4 Kanäle) |
| Speichertiefe | 14 MPts/CH (1 Kanal) 7 MPts/CH (2 Kanäle) 3,5 MPts/CH (4 Kanäle) | 14 MPts/CH (1/2 Kanäle) 7 MPts/CH (4 Kanäle) |
| Signalerfassungsrate | 100 000 wfm/s (Normal Mode) 400 000 wfm/s (Sequence Mode) | 100 000 wfm/s (Normal Mode) 400 000 wfm/s (Sequence Mode) |
| Vertikale Auflösung | 8-bit bis zu 11-bit im ERES-Modus | 8-bit bis zu 11-bit im ERES-Modus |
| Serielle Trigger & Decoder | I2C, SPI, UART, CAN, LIN (Standard) | I2C, SPI, UART, CAN, LIN (Standard) |
| Bode Plot | X | ✔ |
| Web Browser Remote Control | X | ✔ |
