Beschreibung

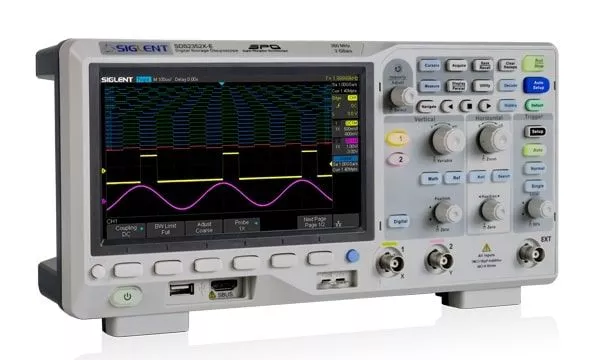

Das Siglent SDS2202X-E Speicheroszilloskop besitzt eine Bandbreite von 200-MHz und 2 Kanäle. Es hat eine maximale Abtastrate von 2 GSa/s und eine Standardaufzeichnungslänge von 28 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen.
Features
- 200 MHz Bandbreite
- 2 Kanäle
- Intelligente Auslöser: Edge, Slope, Pulse Width, Window, Runt, Interval,Time out (Dropout), Pattern
- Serielle Bus-Triggerung und -Decodierung (Standard), unterstützt die Protokolle IIC, SPI,
UART, CAN, LIN - Geringes Hintergrundrauschen mit Spannungsskalen von 500μV / div bis 10V / div
- 10 Arten von Ein-Tasten-Tastenkombinationen, unterstützt Auto Setup, Default, Cursors, Measure, Roll,
- History, Display/Persist, Clear Sweep, Zoom und Print
- Aufzeichnungsfunktion der Signalkurve (Verlaufsfunktion) (die maximale Länge der aufgezeichneten Signalkurve beträgt 80.000 Frames)
- 1 Mpt FFT
- Mathematik- und Messfunktionen verwenden alle abgetasteten Datenpunkte im Speicher (bis zu 28 Mpts)
- Mathematische Funktionen (FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel)
- Großes 7 Zoll TFT-LCD-Display mit 800 * 480 Auflösung
- Unterstützt mehrsprachige Anzeige und eingebettete Online-Hilfe


Hardwaredetails
Die SDS2000X-E Serie enthält eine neue Generation von der SPO Technologie. Aufgrund dieser verfügt es über eine herausragende Signaltreue, Störeinflüsse durch die Umgebung sind weitaus geringer wie bei vergleichbaren Geräten. Die Modellreihe besitzt ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter sowie eine Signalerfassungsrate von 400.000 Bildern / Sek. (Sequenzmodus). Der minimale vertikale Eingangsbereich beträgt 500 uV / Div.Die SDS2000X-E-Serie verfügt außerdem über einen Farbtemperatur-Anzeigemodus und unterstützt mehrere leistungsstarke Triggermodi, einschließlich serieller Bus-Triggerung. Die serielle Dekodierung ist kostenlos und umfasst IIC, SPI, UART, CAN und LIN. Die Aufzeichnung von Verlaufswellenformen und die sequentielle Triggerung ermöglichen die erweiterte Aufzeichnung und Analyse.Eine weitere leistungsstarke Ergänzung ist die neue mathematische 1-Mpt-FFT-Funktion, die der SDS2000X-E Serie eine sehr hohe Frequenzauflösung beim Betrachten von Signalspektren verleiht. Das neue Design beinhaltet auch einen Hardware-Coprozessor, der Messungen schnell und genau liefert.
Produkthighlights

USB WIFI Adapter
Die WiFi-Steuerung kann eine bequeme und sichere Methode zum Konfigurieren und Sammeln von Daten bieten. Diese neue Funktion arbeitet mit einem von Siglent freigegebenem WiFi-Adapter.

USB-25-MHz-AWG-Modul
Der optionale 25-MHz-Funktions-/Arbitrary-Waveform-Generator wird
über die USB-Host-Verbindung betrieben. Zu den Funktionen gehören Sinus, Rechteck, Rampe,
Puls, Rauschen, DC und 45 zusätzliche integrierte Wellenformen. Die arbiträren
Wellenformen können mit der SIGLENT EasyWave PC
-Software aufgerufen und bearbeitet werden.

Umfassende Konnektivitätsoptionen
Das SDS2000X-E bietet umfassende Konnektivitätoptionen und unterstützt USB-Host, USB-Gerät (USB-TMC), LAN (VXI-11), Pass/Fail und Trigger Out. Alle Vier-Kanal Modelle verfügen zusätzlich über die Möglichkeit über einen Webserver browserbasierend gesteuert zu werden.

Echtzeit-Update-Bildschirm auf der Webseite
Mit 100 Mbit/s LAN kann die interne Webseite mit einer Rate von bis zu
10 Mal/s aktualisiert werden, wodurch eine nahezu Echtzeit-Aktualisierung von Wellenformdaten und
Messungen bereitgestellt wird. Bei der Anzeige auf einem PC kann der Bildschirm im
Vollbildmodus angezeigt werden. Mit dieser Funktion und einer PC-VGA-Schnittstelle können Sie
problemlos einen Projektor oder ein anderes Videoanzeigegerät verwenden, um die Bildschirminformationen
einem größeren Publikum zu präsentieren.

Websteuerung
Mit dem neuen Embedded-Webserver können Benutzer den SDS2000X-E von einer einfachen Webseite aus steuern. Dies bietet wundervolle Funktionen zur Remote-Fehlerbehebung und -Überwachung. Die Webseite verfügt über PC- und Mobile-Styles, die ein eingebettetes virtuelles Bedienfeld enthalten.

Maximale Abtastrate von 2 GSa/s & Aufzeichnungslänge von bis zu 28 Mpts
Mit hardwarebasierten Zoom-Technologien und einer maximalen Aufzeichnungslänge von bis zu
28 Mpts können Benutzer Oversampling verwenden, um längere Zeiträume
mit höherer Auflösung aufzunehmen, und die Zoom-Funktion verwenden, um mehr Details in
jedem Signal zu sehen.

Messung bis 28 Millionen Punkte
SDS2000X-E kann automatische Messungen auf alle abgetasteten Datenpunkte
bis zu 28 Mpts anwenden. Dies stellt die Genauigkeit der Messungen sicher, während
der mathematische Koprozessor die Messzeit verkürzt und die Benutzerfreundlichkeit erhöht.

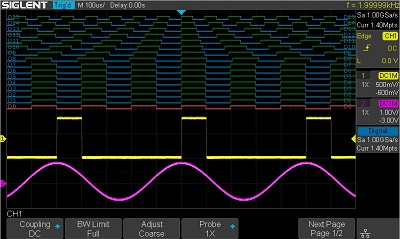

16 Digitale Kanäle/MSO Option
Mit 16 Digitale Kanäle können Benutzer digitale Eingangskanäle erfassen und triggern sowie digitale und analoge Wellenformen gleichzeitig mit einem Instrument anzeigen.

Bode Plot
Die SDS2000X-Serie kann das USB AWG-Modul oder ein unabhängiges SIGLENT SDG-Gerät steuern, die Amplituden- und Phasenfrequenzantwort eines Schaltkreises abfragen und die Daten als Bode-Diagramm anzeigen. Es kann auch die Ergebnislisten anzeigen und exportieren

Verlaufswellenformen & segmentierte Erfassung
Spielen Sie die zuletzt ausgelösten Ereignisse mit der Verlaufsfunktion ab. Die segmentierte Speichererfassung speichert die Wellenform in mehreren (bis zu 80.000) Speichersegmenten, jedes Segment speichert getriggerte Wellenformen und versieht jeden Frame mit einem Zeitstempel.

1 Mtps FFT Funktion
Der neue mathematische Coprozessor ermöglicht die FFT-Analyse eingehender Signale mit bis zu 1 Million Abtastungen pro Wellenform. Dies bietet eine hohe Frequenzauflösung mit einer schnellen Bildwiederholfrequenz. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, sodass sie sich an unterschiedliche spektrale Messanforderungen anpassen lässt.

Pass/Fail-Funktion auf Hardwarebasis
Die Pass/Fail-Funktion führt bis zu 40.000 Pass/Fail-Entscheidungen pro Sekunde durch. Die einfache Generierung benutzerdefinierter Testvorlagen bietet einen Trace-Mask-Vergleich und eignet sich daher für die langfristige Signalüberwachung oder automatisierte Produktionslinientests.

Dekodierungsfunktion für seriellen Bus
Standardmäßig enthalten ist eine serielle Busdekodierungfunktion. Das SDS2000X-E zeigt die Dekodierung über die Ereignisliste an. Busprotokoll Informationen lassen sich schnell und intuitiv tabellarisch darstellen.

Signalerfassungsrate Bis zu 400.000 wfm/s
Mit einer Signalerfassungsrate von bis zu 400.000 wfm/s (Sequenzmodus) kann das Oszilloskop problemlos Ereignisse mit geringer Wahrscheinlichkeit erfassen.

Suchen und Navigieren
Das SDS2000X-E kann Ereignisse suchen, die vom Benutzer in einem Frame angegeben wurden, und kann auch nach Zeit (Delay Position) und aufgezeichneten Frames navigieren.
Technische Daten
Gerätespezifikation | ![]() SDS2202X-E | ![]() SDS2352X-E |
---|---|---|
Bandbreite | 200 MHz | 350 MHz |
Kanäle | 2+EXT | 2+EXT |
maximale Abtastrate | 2 GSa/s | 2 GSa/s |
Signalerfassungsrate | 110.000 wfm/s (Normal Mode) 400.000 wfm/s (Sequence mode) | 110.000 wfm/s (Normal Mode) 400.000 wfm/s (Sequence mode) |
Speichertiefe | 28 Mpts/CH | 28 Mpts/CH |
Display | 7-inch TFT-LCD display mit 800 * 480 resolution | 7-inch TFT-LCD display mit 800 * 480 resolution |
