Beschreibung

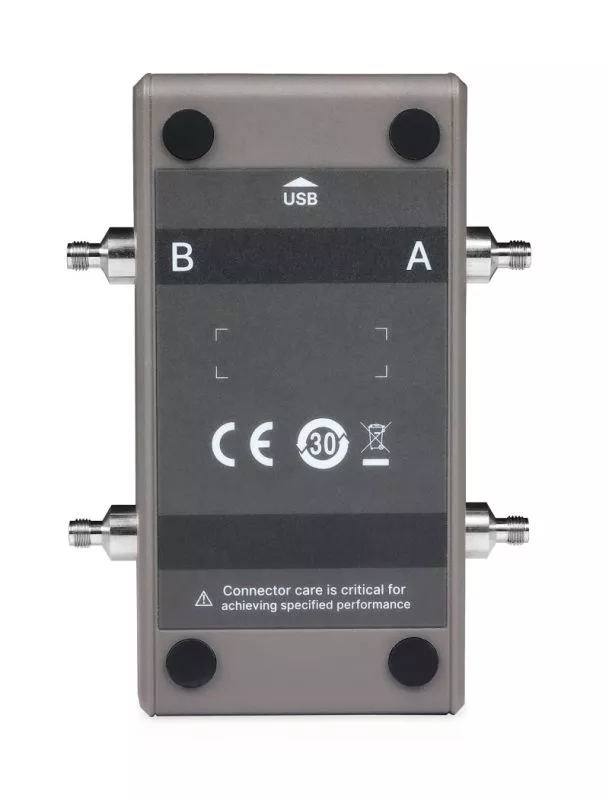

Bei dem SEM5024A handelt es sich um eine elektronischen Kalibrator mit einem Frequenzbereich von bis zu 13,5 GHz.
Features
- Frequenzbereich: 9kHz- 26,5 GHz
- Maximaler Eingangsleistungspegel: +20 dBm
- Maximale Schutz-DC-Spannung: ±35 V
- RF-Anschlusstypen: SMA-Buchse, SMA Stecker, 3,5 mm Buchse, 3,5 mm Stecker, Typ-N 50Ω-Buchse, Typ-N 50Ω-Stecker
- Anzahl der unterstützten Anschlüsse: 2,4
- Steuerung der Stromversorgung: USB 2.0
Hardwaredetails
Die SEM5000A Serie eignet sich für die Kalibrierung und Fehlerkorrektur von Vektornetzwerkanalysatoren der Serien SHA800A, SVA1000X, SNA5000X und SNA6000A. Das System erkennt die Kalibrierung automatisch, was die Bedienung einfach und bequem macht. Bei der Kalibrierung mit elektronischen Kalibratoren muss der Bediener nur eine einzige Verbindung herstellen. Gleich zu Beginn wird der Anschluss des elektronischen Kalibrators mit dem Prüfanschluss verbunden, wodurch sich die Anzahl der während des Kalibriervorgangs herzustellenden Verbindungen erheblich verringert, was den Prozess wesentlich einfacher und effizienter macht.
Technische Daten
Modellvergleich | Anzahl der Ports | Steckertyp | Frequenzbereich | Anschluss Optionen |
---|---|---|---|---|
SEM5002A | 2 | Type-N 50Ω female
| 9 kHz-4.5 GHz 9 kHz-4.5 GHz | 020 030 |
SEM5012A | 2 | Type-N 50Ω female SMA female | 9 kHz-9 GHz 9 kHz-9 GHz | 020 030 |
SEM5022A | 2 | 3.5mm female | 100 kHz-13.5 GHz | 010 |
SEM5032A | 2 | 3.5mm female | 100 kHz-26.5 GHz | 010 |
SEM5004A | 4 | Type-N 50Ω female SMA female | 9 kHz-4.5 GHz 9 kHz-4.5 GHz | 020 030 |
SEM5014A | 4 | Type-N 50Ω female SMA female | 9 kHz-9 GHz 9 kHz-9 GHz | 020 030 |
SEM5024A | 4 | 3.5mm female | 100 kHz-13.5 GHz | 010 |
SEM5034A | 4 | 3.5mm female | 100 kHz-26.5 GHz | 010 |
