Beschreibung

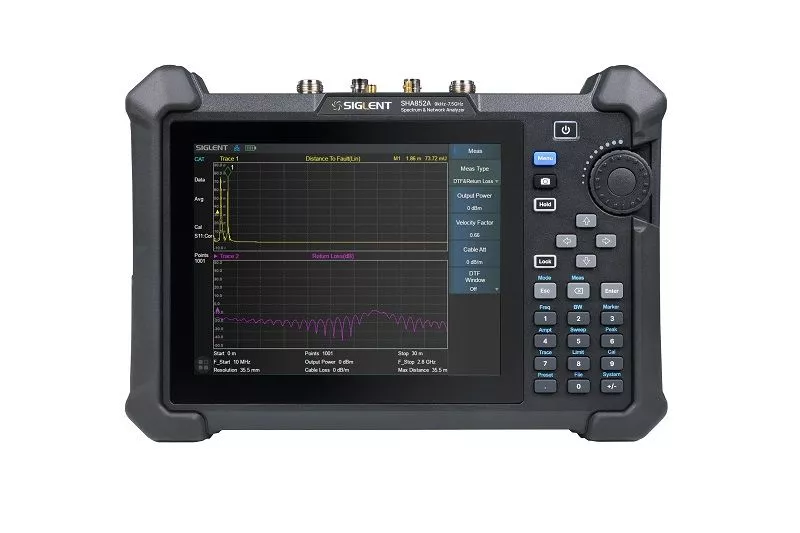

Bei dem Siglent SHA852A handelt es sich um ein tragbaren Spektrumanalysator sowie Kabel- und Antennenanalysator, der für viele HF-Anwendungen geeignet ist. Das Gerät kann sowohl im Labor als Tischgerät genutzt werden als auch für den mobilen Outdooreinsatz verwendet werden.
Die Anwendungsbereiche reichen von Kommunikationstechnik, Telekommunikationsbetrieb und -wartung, Funkmanagement, Produktion, Bildung und Lehre und weitere Bereiche. Innerhalb des Frequenzbereichs von bis zu 7,5 GHz liefert der Analysator viele leistungsstarke Messungen und mehrere Betriebsmodi.

Features

9 kHz bis 7,5 GHz Frequenzbereich, -165 dBm/Hz
Rauschpegel (typ.), -104 dBc/Hz. bei 10 kHz Offset-Phasenrauschen (1 GHz, typ.)
1 Hz bis 10 MHz Minimale Auflösungsbandbreite (RBW)
Vorverstärker und unabhängige Signalquelle bis 7,5 GHz,
GPS-Positionierung und Protokollierung
Kabel- und Antennentest Frequenzbereich von 100 kHz bis 7,5 GHz, Distance To Faul und Zeit Domainanalyse
Vektor-Netzwerkanalysator, Bias-Ausgang bis zu 32 VDC
Typische Arbeitszeit 4 Stunden, 3,2 kg Nettogewicht
8,4 Zoll Multi-Touchscreen
Maus und Tastatur Unterstützung

Funktionsdetails

Der Spektrumanalysator verfügt über einen eingebauten Vorverstärker, eine optionale, unabhängige Signalquelle eine hone Abtastgeschwindigkeit sowie Empfindlichkeit und ist ideal für Broadcast-Überwachung, Kanalleistungsabtastung, Störungslokalisierung, Überwachung der drahtlosen Leistung und bietet weitere Funktionen. Der Kabel- und Antennentestmodus mit der optionalen DC-Vorspannung zusammen mit der 1-Pfad-2-Tor-Vektornetzwerkanalysefunktion ermöglicht dem Instrument das Messen von TDR, VSWR, Debug Portanpassung, Bestimmung der Einfügungsdämpfung, Debugging des Leistungsverstärkers und Lokalisierung von Fehlerorten an Kabeln usw.

Produkthighlights

Kanalleistungs- und ACPR-Messungen

Die Geräte der SHA850A Serie ermöglichen Kanalleistungs- und ACPR-Messungen.

Kabel- und Antennentests

Kabel- und Antennentest basierend auf Timing Domain Analysis.

Vektor Netzwerk Analyzer

100 kHz-7,5 GHz Vector S11- und S21-Messung, Overlay-Anzeige für mehrere Formate.

Modulationsanalyse-Modus (Optional)

Analoge AM/FM/PM-Modulation und digitale ASK/FSK/PSK/MSK/QAM-Modulationsanalyse.

Produktvideo

SHA850A Funktionsübersicht

Technische Daten

Spektrumanalyzer Funktion	SHA851A	SHA852A
Frequency Range	9 kHz~3.6 GHz	9 kHz~7.5 GHz
DANL	-165 dBm/Hz	-165 dBm/Hz
Phase Noise (1 GHz, Typ.)	-104 dBc/Hz.@10 kHz Offset	-104 dBc/Hz.@10 kHz Offset
Preamplifier	Standard	Standard

Kabel & Antennen Analyzer Funktion	SHA851A	SHA852A
Frequency Range	100 kHz~3.6 GHz	100 kHz~7.5 GHz

Vektornetzwerkanalyzer (opt.)	SHA851A	SHA852A
Frequenzbereich	100 kHz~3.6 GHz	100 kHz~7.5 GHz
Dynamic Range	114 dB	114 dB
Other functions	Advanced Measurement Kit, Analog Modulation Analysis, Digital Modulation Analysis, GPS location, Independent Source, DC Bias Out	Advanced Measurement Kit, Analog Modulation Analysis, Digital Modulation Analysis, GPS location, Independent Source, DC Bias Out
Display	TFT LCD, 800 × 600, 8.4 Zoll Multi-Touch Screen	TFT LCD, 800 × 600, 8.4 Zoll Multi-Touch Screen
Batterielaufzeit	4 hours	4 hours
