899,00 €*
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Lieferzeit: 2 - 4 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Beschreibung

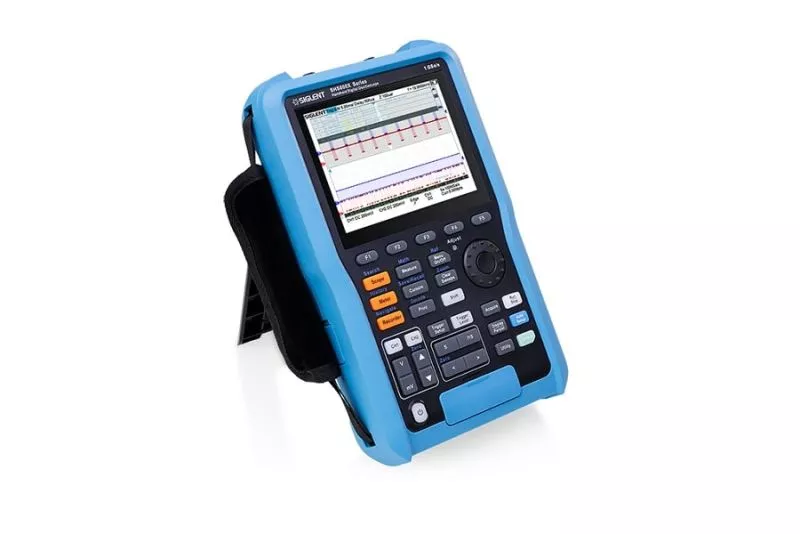

Das Handheld Oszilloskop SHS820X ist ein qualitativ hochwertiges zweikanal Speicheroszilloskop, welches einen mobilen Einsatz aufgrund der vorhandenen Batterie ermöglicht. Das Gerät verfügt über eine Abtastrate von 1 GSa/s, eine Bandbreite von bis 200 MHz sowie eine Speichertiefe von 12 Mpts.
Features
- Integriertes Oszilloskop, serieller Trigger und Decoder, Spektrumanalyse, Datenlogger und
- Multimeterfunktionen in einem praktischen und tragbaren Design
- Modelle mit 100 MHz oder 200 MHz Bandbreite
- Abtastrate von 1 GSa/s (einkanalig), 500 MSa/s (zweikanalig)
- Aufzeichnungslänge bis zu 12 Mpts
- Wellenformaufzeichnung bis zu 22 Stunden
- IP-Schutzart: IP51
- Intelligenter Trigger: Flanke, Steigung, Impulsbreite, Fenster, Runt, Intervall, Timeout (Dropout), Muster
- Digitalmultimeter mit 6000 Zählern, unterstützt DCV, ACV, DCI, ACI, Widerstand, Diode, Kapazität,
- Durchgangsprüfung.
- 1 Mpts FFT. Stützspitzen und Markierungen
- 5,6-Zoll-TFT-LCD-Display mit einer Auflösung von 640 * 480
- UL2054-zertifizierter Lithium-Akkupack, 6900 mAh Kapazität, externes Ladegerät
Hardwaredetails
Die Siglent SHS820X verfügen über mehrere leistungsstarke Trigger-Modi, einschließlich serieller Bustriggerung sowie freier Dekodierung für IIC, SPI, UART, CAN, LIN-Bustypen. Die Siglent SHS820X umfassen auch die Aufzeichnung von Verlaufswellenformen und die sequenzielle Triggerung, die eine erweiterte Wellenformaufzeichnung und -analyse ermöglichen. Eine weitere leistungsstarke Ergänzung ist die neue 1-Millionen-Punkte-FFT-Mathematikfunktion, die dem SHS eine sehr hohe Frequenzauflösung bei der Beobachtung von Signalspektren verleiht. Die Siglent SHS820X verfügen über eingebaute Abtast- und Messwertschreiber. Der Probenschreiber kann eine maximale Abtastrate von 25 kSa/s erreichen und bis zu 22 Stunden lang aufzeichnen. Das Siglent SHS820X enthält ein vom Oszilloskop isoliertes Digitalmultimeter mit 6000 Zählern, das Gleich-/Wechselspannung, Gleich-/Wechselstrom, Widerstand, Kapazität, Dioden und Durchgang, Kapazität, Dioden und Kontinuität messen kann. Zudem besitzt es eine Datenlogger Funktion. Der maximale Spannungseingang für die analogen Kanäle beträgt CATII 300 Vrms. Und der maximale Eingang für das Multimeter beträgt CATIII 300 Vrms, CATII 600 Vrms. Die Betriebsdauer des mitgelieferten Akkus beträgt bis zu 5,5 Stunden, der Akku wird im Gerät aufgeladen, wenn er an das Netzteil angeschlossen ist. Für den intensiven Einsatz im Feld wird der Kauf einer oder mehrerer Ersatzbatterien empfohlen. Gewicht des Geräts 1,75 kg. Das Siglent SHS820X verfügt über eine gut durchdachte und einfach zu benutzende Benutzeroberfläche, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet.
Intelligente Trigger
Dem SHS820X Oszilloskop stehen folgende Triggertypen zur Verfügung
- Flanke
- Steigung
- Impulsbreite
- Fenster
- Verlauf
- Intervall
- Zeitablauf
- Muster
Produkthighlights
256-stufige Abstufung & Farbtemperaturanzeige
Die Farbtemperaturanzeige ähnelt der intensitätsabgestuften Kurvenfunktion, aber das Auftreten der Kurve wird durch unterschiedliche Farben (Farb-"Temperatur") dargestellt. Rote Farben stehen für Ereignisse, die häufiger auftreten, während Blau zur Markierung von Punkten verwendet wird, die weniger häufig auftreten.
Messwerte Logger
Der Messwerte Logger protokolliert Messwerte über einen längeren Zeitraum. Die Menge an Messdaten ist zu klein, um diese schnell zu verarbeiten. Aus diesem Grund, werden die Daten im Speicher protokolliert. Nach Beendigung der Aufzeichnung können die Daten im internen Flash-Speicher oder auf einer externen U-Disk gespeichert werden.
Sample Logger
Der Sample Logger ist der Modus, in dem die Sample über einen längeren Zeitraum aufgezeichnet werden. Wenn viele Abtastpunkte protokolliert werden müssen, werden sie in Echtzeit im internen Flash-Speicher oder auf einer externen Festplatte gespeichert. Nach Beendigung der Aufzeichnung kann der Benutzer die Abtastpunkte auf dem Oszilloskop abrufen oder die gespeicherten Daten auf dem Computer analysieren.
1M Punkte für die Berechnung der FFT
Der neue mathematische Co-Prozessor ermöglicht die FFT-Analyse eingehender Signale mit bis zu 1 Mio. Abtastwerten pro Wellenform. Dies ermöglicht eine hohe Frequenzauflösung mit einer schnellen Aktualisierungsrate. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, so dass sie sich an unterschiedliche Anforderungen der Spektrumsmessung anpassen kann.
Tragbar & einfache Bedienung
Die Front ist kleiner als A4-Papier und reduziert die Größe des Geräts, der Stützrahmen auf der Rückseite unterstützt die vertikale Platzierung, und die seitlichen Nylongriffe sind praktisch für den Handbetrieb. Die Standard-Schultertasche kann den Rumpf und die Sonde und anderes Zubehör gleichzeitig aufnehmen, was beim Ausgehen leicht zu tragen ist.
IP-Bewertung:
IP51
Die Handheld-Oszilloskope verfügen über ein versiegeltes, staub- und tropfwassergeschütztes IP51-Gehäuse und wurden gemäß IEC60529 getestet, um die Robustheit zu gewährleisten, die für den Einsatz in rauen Umgebungen erforderlich ist. Eine gummierte Oberfläche mit großen Tasten erleichtert die Verwendung auch in schwierigen Umgebungen.
Höheres Schutzniveau, längere Batterielebensdauer
Wiederaufladbare 6900 mA Lithium-Batterie mit hoher Kapazität. Bis zu 5,5 Stunden Betrieb ohne Aufladung, was die Sicherheit und die Lebensdauer der Batterie erheblich verbessert. Die mitgelieferte Tragetasche bietet ausreichend Platz für das Gerät, die Sonden und anderes Zubehör. Perfekt für die Arbeit vor Ort und die Mitnahme auf Geschäftsreisen.
Aufzeichnungslänge von bis zu 12 Mpts
Mit hardwarebasierten Zoom-Technologien und einer maximalen Aufnahmelänge von bis zu 12 Mpts können die Benutzer Oversamples verwenden, um längere Zeiträume mit höherer Auflösung zu erfassen und die Zoom-Funktion zu nutzen, um mehr Details innerhalb jedes Signals zu sehen.
Bis zu 400.000 wfm/s Signalerfassungsrate
Mit einer Wellenform-Erfassungsrate von bis zu 400.000 Wfm/s (Sequenzmodus) kann das Oszilloskop problemlos ungewöhnliche oder unwahrscheinliche Events erfassen.
Serielle Dekodierungsfunktionen
Der Siglent SHS810X zeigt die Dekodierungen über die Ereignisliste an. Busprotokoll-Informationen können schnell und intuitiv in einem Tabellenformat angezeigt werden.
Digital-Multimeter mit 6000 Zählern
Digitales Multimeter mit 6000 Zählern und den Funktionen DCV, ACV (Echteffektivwert), DCI, ACI, Diode, Widerstand, Kapazität und Kontinuität.
Technische Daten
| Modellvergleich |  SHS810X |  SHS820X |  SHS1102X |  SHS1202X |
|---|---|---|---|---|
| Kanäle | 2 | 2 | 2 | 2 |
| Max. Bandbreite | 100 MHz | 200 MHz | 100 MHz | 200 MHz |
| Abtastrate & Speichertiefe | 1 GSa/s & 12 Mpts (1 Kanal) 500 MSa/s & 6 Mpts (2 Kanal) | 1 GSa/s & 12 Mpts (1 Kanal) 500 MSa/s & 6 Mpts (2 Kanal) | 1 GSa/s & 12 Mpts (1 Kanal) 500 MSa/s & 6 Mpts (2 Kanal) | 1 GSa/s & 12 Mpts (1 Kanal) 500 MSa/s & 6 Mpts (2 Kanal) |
| Dynamik Bereich | 400.000 wfms/s | 400.000 wfms/s | 400.000 wfms/s | 400.000 wfms/s |
| Isolierte Kanäle | X | X | ✓ | ✓ |
| Max. Eingangsspannung | Oszilloskop CAT II 300 Vrms zwisch. BNC Signal & Erde CAT II 30 Vrms zwisch. BNC GND & Erde CAT II 300 Vrms zwisch. BNC Signal & BNC GND Multimeter CAT III 300 Vrms, CAT II 600 Vrms | Oszilloskop CAT II 300 Vrms zwisch. BNC Signal & Erde CAT II 30 Vrms zwisch. BNC GND & Erde CAT II 300 Vrms zwisch. BNC Signal & BNC GND Multimeter CAT III 300 Vrms, CAT II 600 Vrms | Oszilloskop Multimeter | Oszilloskop Multimeter |
