Beschreibung

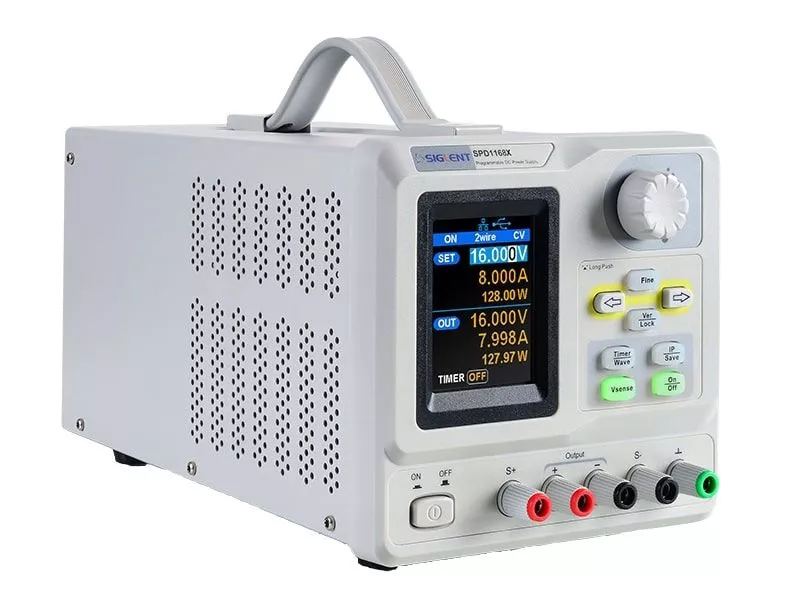

Das programmierbare lineare DC-Netzteil SPD1168X verfügt über ein 2,8-Zoll-TFT-LCD-Display, eine Remote-Computersteuerungsfunktion und eine Wellenanzeige in Echtzeit, um eine hohe Leistung und Benutzerfreundlichkeit zu bieten.
Features
- Hochpräzise programmierbare Einpfad-Spannungsausgabe:
- SPD1068X: 16 V / 8 A, Gesamtleistung bis zu 128 W
- SPD1305X: 30 V / 5 A, Gesamtleistung bis zu 150 W
- Stabil, zuverlässig, geringe Restwelligkeit und Rauschen: ≤ 350 uVrms/3 mVpp; < 2 mAeff
- Schnelle Einschwingzeit: < 50 μs
- 5-stellige Spannung, 4-stellige Stromanzeige, Mindestauflösung: 1 mV/1 mA
- 2 Arten von Ausgangsmodi: Zweidraht-Ausgangsmodus, 4-Draht- Kompensations-Ausgangsmodus, maximale Kompensationsspannung 1 V
- Unterstützt Timing-Ausgangsfunktionen auf der Frontplatte
- 100/120/220/230 V-kompatibles Design, um die Anforderungen verschiedener Stromnetze zu erfüllen
- Intelligenter temperaturgesteuerter Lüfter reduziert Geräusche
- Übersichtliche grafische Benutzeroberfläche mit der Wellenformanzeigefunktion
- Interne 5 Gruppen von Systemparametern speichern/abrufen
- Enthält PC-Software: Easypower, unterstützt SCPI, LabView-Treiber
Hardwaredetails
Das SPD1168 verfügt über einen hochpräzisen programmierbaren Ausgang, der bis zu 16 V liefern kann, das SPD1305X verfügt über einen hochpräzisen programmierbaren Ausgang, der bis zu 30 V liefern kann, und enthält auch eine 4-Draht-Erfassungsfunktion für eine genauere Spannungsversorgung, insbesondere für lange Leitungen oder hochohmige Verbindungen. Es gibt zusätzliche Ausgangskurzschluss- und Überlastschutzfunktionen zur Unterstützung von Produktions- und Entwicklungsanwendungen.
Produkthighlights
Geringe Restwelligkeit und Rauschen
Schnelle Einschwingzeit
Überschwingen der Niederspannung
0,01% Lastregelung & 0,2% Leitungsregelung
Das Panel zeigt die Timing-Ausgabe an
Speichern/Aufrufen von Einstellungsparametern
Technische Daten
Modellvergleich | SPD1168X | SPD1305X |
---|---|---|
Maximale Ausgangsleistung | 128 W | 150 W |
Kanalausgabe | Ausgangsspannung: 0 bis 16 V Ausgangsstrom: 0 bis 8 A | Ausgangsspannung: 0 bis 30 V Ausgangsstrom: 0 bis 5 A |
Anzeige | 2,8-Zoll-True-Color-TFT-LCD mit 5-stelliger Spannung/4-stelliger Stromstärke | 2,8-Zoll-True-Color-TFT-LCD mit 5-stelliger Spannung/4-stelliger Stromstärke |
Auflösung | 1mV/1mA | 1mV/1mA |
Programm-Genauigkeit | Spannung: ± (0,03 % des Messwerts + 10 mV) Strom: ± (0, 3 % des Messwerts + 10 mA) | Spannung: ± (0,03 % des Messwerts + 10 mV) Strom: ± (0, 3 % des Messwerts + 10 mA) |
Konstantstrom-Modus | Netzregelung ≤ 0,2 % + 3 mA Lastregelung ≤ 0,2 % + 3 mA | Netzregelung ≤ 0,2 % + 3 mA Lastregelung ≤ 0,2 % + 3 mA |
Konstanter Spannungsmodus | Lastregelung ≤ 0,01% + 2 mV Restwelligkeit und Rauschen ≤ 350 uVeff/3 mVpp (20 Hz bis 20 MHz) Erholungszeit < 50 μs (50% Laständerung, Mindestlast 0,5 A) | Lastregelung ≤ 0,01% + 2 mV Restwelligkeit und Rauschen ≤ 350 uVeff/3 mVpp (20 Hz bis 20 MHz) Erholungszeit < 50 μs (50% Laständerung, Mindestlast 0,5 A) |
Verriegelungsschlüssel | Ja | Ja |
Stromquelle | AC 100 /120/220/230 V ± 10% 50/60Hz | AC 100 /120/220/230 V ± 10% 50/60Hz |
