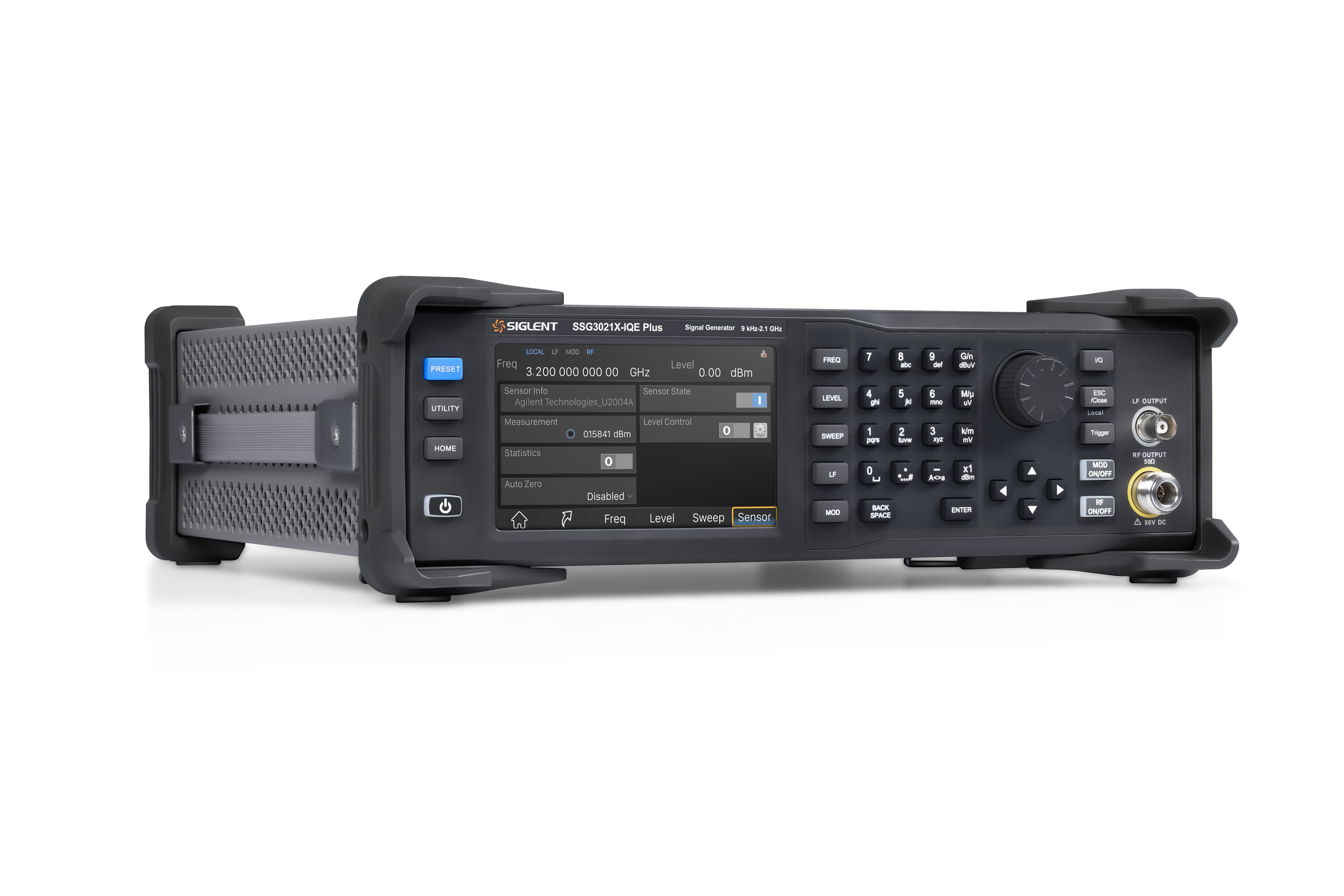

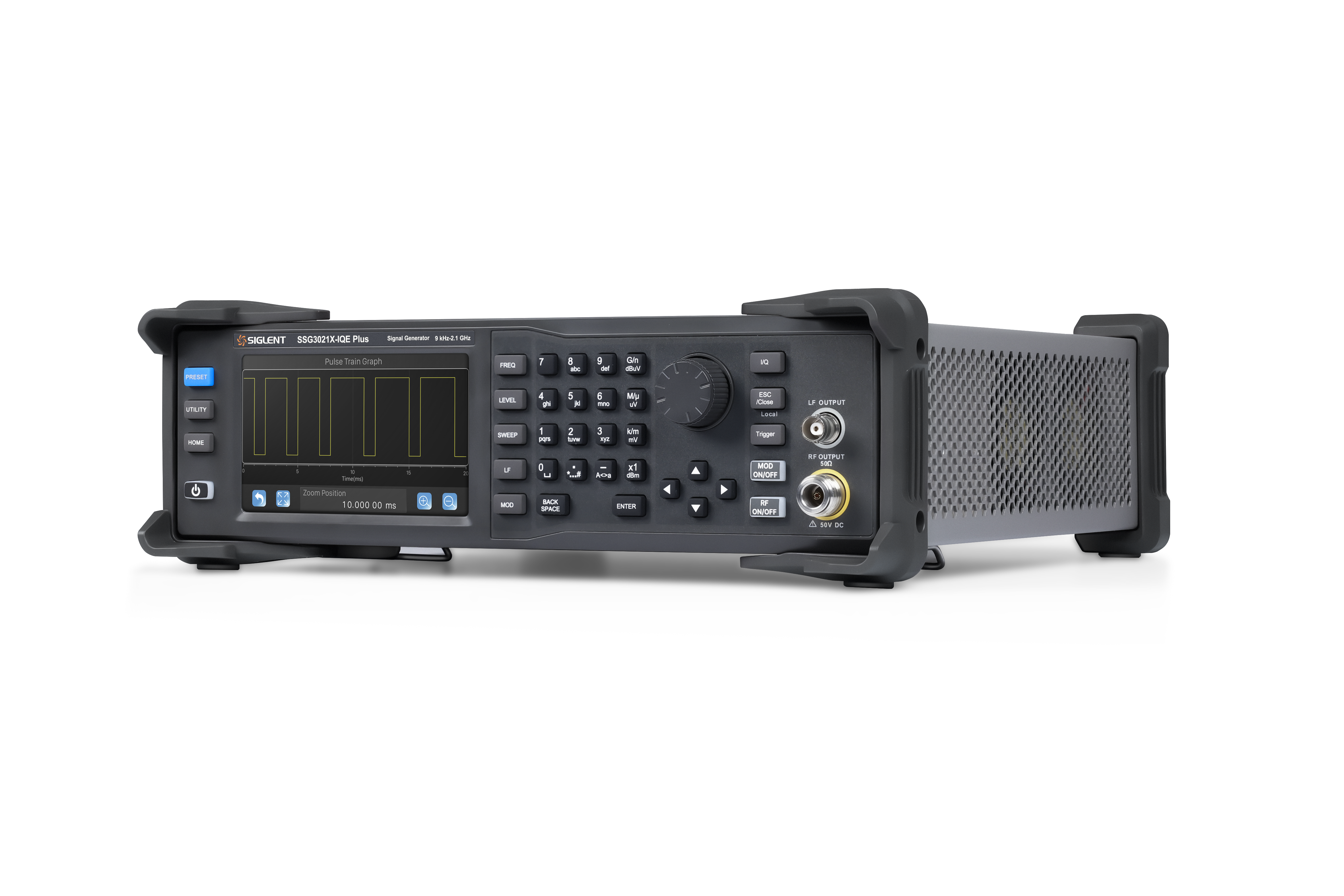

Siglent SSG3021X-IQE Plus Signalgenerator

Produktnummer: SSG3021X-IQE-Plus
Der SSG3021X-IQE Plus ist ein 2,1-GHz-HF-Signalgenerator mit externer IQ-Modulation zur Vektor- und Mehrtonsignalerzeugung, ideal für Forschung und Entwicklung, Produktion, Service und Ausbildung.
Staffelpreise auf Anfrage!

4.299,00 € Netto

5.115,81 € inkl. MwSt.

Lieferland
Kundengruppe
Währung

Lieferzeit 1 bis 3 Tage

Modell
Konfigurieren
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
  • 3 Jahre Garantie
  • 2,5% Vorkassenrabatt
Versandkostenfrei
Abholung kurzfristig möglich
Weitere Informationen



Sonderangebot für ein Upgrade

Kaufen Sie einen neuen SSG3021X-IQEZusätzlich erhalten Sie einen Spektrumanalysator und ein SRF5030T Nahfeld-Sonden-Kit, um KOSTENLOSE Aktivierungslizenzen für die EMI- und AMK-Optionen zu erhalten!

Angebot gültig vom 1. Oktober bis 31. Dezember

Produktkonfiguration

Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.

SSG-RMK
189,21 €*
SSG-RMK
USB-GPIB Adapter
146,37 €*
USB-GPIB Adapter
USB-GPIB Adapter
146,37 €*
N-BCN-2L
41,65 €*
N-BCN-2L
N-BNC-2L Kabel
41,65 €*
N-N 18L
15,47 €*
N-N 18L
N-N-18L Kabel
15,47 €*
V26-N35MN35F-25IN
1.332,80 €*
V26-N35MN35F-25IN
V26-N35FA35F-25IN
1.332,80 €*
V26-N35FA35F-25IN

Beschreibung

Der SSG3021X-IQE Plus ist ein professioneller HF-Signalgenerator, der im CW-Modus den Frequenzbereich von 9 kHz bis 2,1 GHz und im IQ-Modus von 10 MHz bis 2,1 GHz abdeckt. Er wurde für Forschung und Entwicklung, Produktion, Service und Schulung entwickelt und kombiniert optimiertes Phasenrauschen, Breitbandrauschen und Impulsleistung mit präziser Ausgangssteuerung, analoger und Pulsmodulation sowie externer I/Q-Modulation zur Erzeugung von Vektorsignalen und Mehrtonsignalen.

Merkmale

  • 9 kHz–2,1 GHz CW-Frequenzbereich und 10 MHz–2,1 GHz IQ-Frequenzbereich
  • 0,01 Hz Frequenzauflösung für präzise Frequenzeinstellung
  • Pegeleinstellbereich von -110 dBm bis +20 dBm, abhängig von der Frequenz
  • Pegelgenauigkeit ≤0,7 dB (typ.) und Pegelauflösung 0,01 dB
  • Niedriges Phasenrauschen: −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.)
  • Externe IQ-Modulation mit I/Q-Basisbandeingängen zur Vektor- und Mehrtonsignalerzeugung
  • Unterstützt externe Basisbandbandbreiten von I oder Q <100 MHz (typ.) und RF (I+Q) <200 MHz (typ.).
  • AM/FM/PM und Pulsmodulation mit internen und externen Modulationsquellen
  • Optionaler hochstabiler OCXO und Impulszuggenerator
  • Integrierte Leistungsmessersteuerung zur Leistungskalibrierung und Kabeldämpfungskompensation
  • USB-, LAN- und optionale GPIB-Schnittstellen zur Integration in automatisierte Testsysteme
  • 5-Zoll-Touchscreen (800 × 480 Pixel) mit dedizierten Bedienelementen für Bildqualität, Modulation und Sweep.

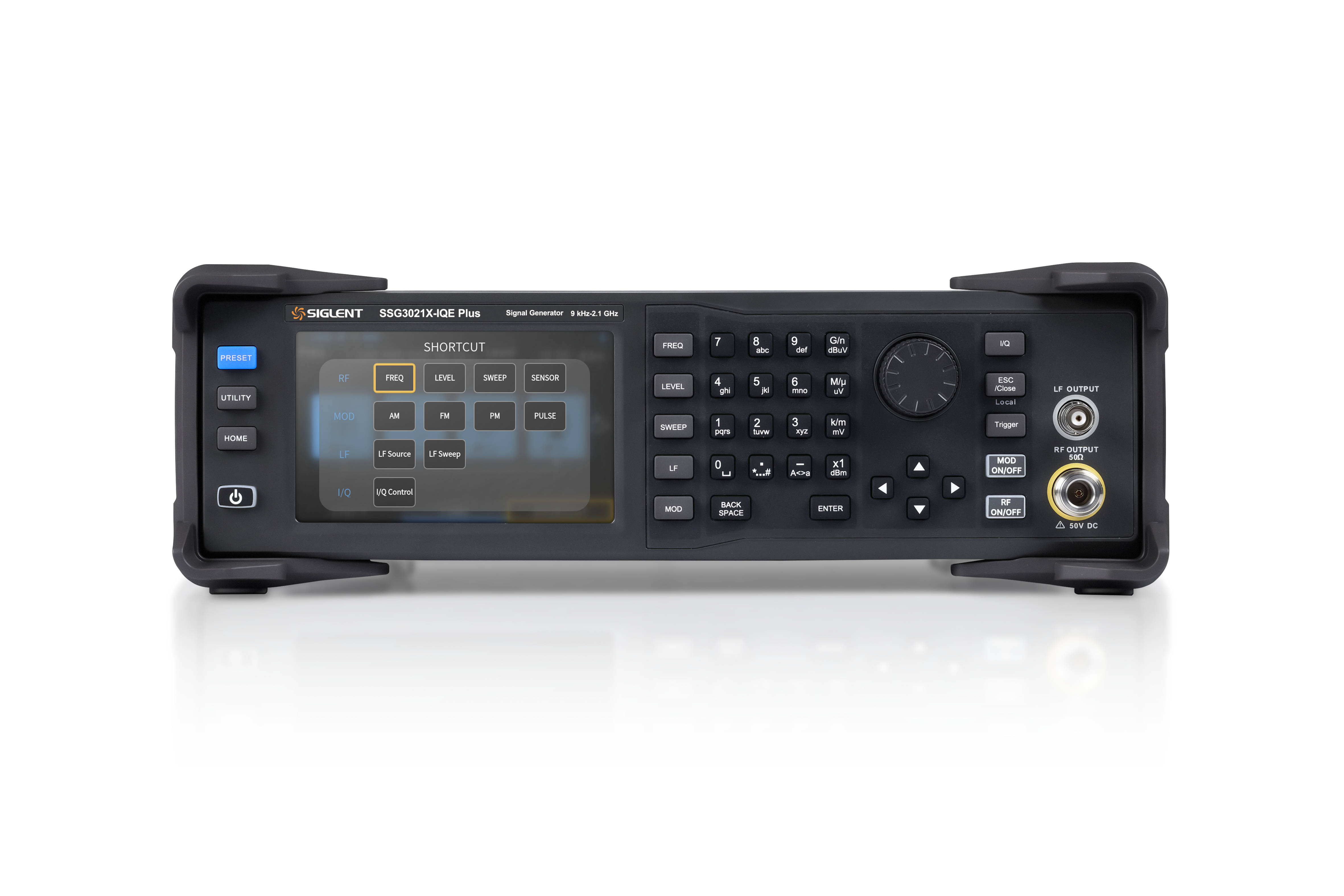

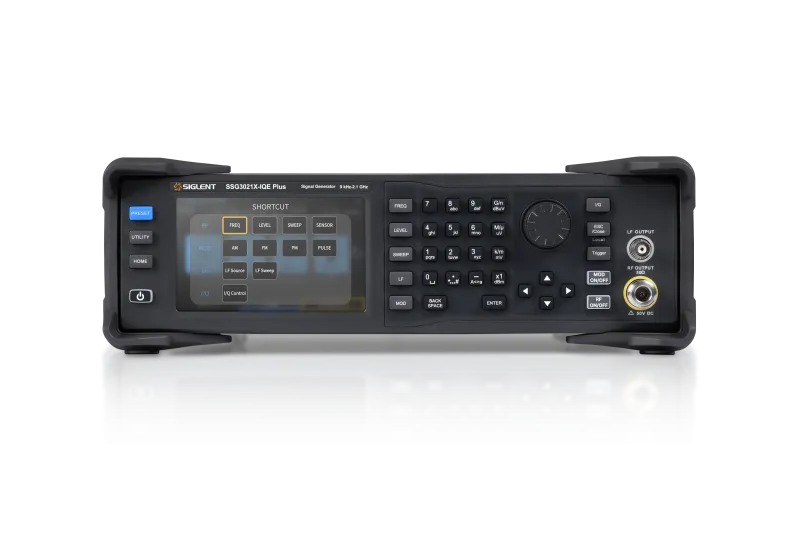

SSG3021X-IQE - Vorderseite

Produkt-Highlights

Produktvideo

SSG3000X Plus-Serie

Technische Daten

ModellvergleichSSG3021X - Klein
SSG3021X Plus
SSG3032X - Klein
SSG3032XPlus
SSG3021X-IQE - Klein
SSG3021X-IQE Plus
SSG3032X-IQE - Klein
SSG3032X-IQE Plus
Frequenzbereich – CW-Modus 9 kHz bis 2,1 GHz 9 kHz bis 3,2 GHz 9 kHz bis 2,1 GHz 9 kHz bis 3,2 GHz
Frequenzbereich – IQ-Modus — — 10 MHz–2,1 GHz 10 MHz–2,1 GHz
Frequenzauflösung 0,01 Hz 0,01 Hz 0,01 Hz 0,01 Hz
Genauigkeit der Pegelanzeige ≤0,7 dB (typ.) ≤0,7 dB (typ.) ≤0,7 dB (typ.) ≤0,7 dB (typ.)
Phasenrauschen −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.)
Ausgangspegel −110 dBm bis +13 dBm* −110 dBm bis +13 dBm* −110 dBm bis +13 dBm* −110 dBm bis +13 dBm*
Analoge Modulation AM / FM / PM AM / FM / PM AM / FM / PM AM / FM / PM
Pulsmodulation Standard Standard Standard Standard
Impulsgenerator Standard Standard Standard Standard
Impulsgenerator Optional Optional Optional Optional
Externe IQ-Modulation — — Unterstützt Unterstützt
Hochstabiles OCXO Optional Optional Optional Optional
Eingebaute Leistungsmessersteuerung ✓ ✓ ✓ ✓
Anzeige 5-Zoll-Touchscreen, 800 × 480 5-Zoll-Touchscreen, 800 × 480 5-Zoll-Touchscreen, 800 × 480 5-Zoll-Touchscreen, 800 × 480
Interner Speicher 256 MB 256 MB 256 MB 256 MB
Schnittstellen USB, LAN und optional GPIB USB, LAN und optional GPIB USB, LAN und optional GPIB USB, LAN und optional GPIB
Abmessungen (B × H × T) 338 × 113 × 369 mm 338 × 113 × 369 mm 338 × 113 × 369 mm 338 × 113 × 369 mm
Gewicht 4,84 kg 4,84 kg 4,84 kg 4,84 kg

Zubehör

SSG-RMK
SSG-RMK Rackmount-Kit
Artikelnr: SSG-RMK
Das Rackmount-Kit SSG-RMK ist mit den Signalgeneratoren der SSG3000X-Serie kompatibel.

189,21 €*
SNA6000-HPR
SNA6000-HPR Hochleistungsreferenzquelle
Artikelnr: SNA6000-HPR
Siglent SNA6000-HPR Hardwareoption für eine Hochleistungsreferenzquelle

1.648,15 €*
USB-GPIB Adapter
USB-GPIB Adapter
Artikelnr: USB-GPIB
Der USB-GPIB Adapter wandelt die GPIB-Kommunikation in USB um

146,37 €*
N-BCN-2L
N-BNC-2L Kabel
Artikelnr: N-BNC-2L
Das N-BNC-2L Kabel verfügt über 2 Gigahertz

41,65 €*
N-N 18L
N-N-18L Kabel
Artikelnr: N-N-18L
Das N-N-18L Kabel von Siglent verfügt über 18 GHz

15,47 €*
V26-N35MN35F-25IN
V26-N35MN35F-25IN Kabel
Artikelnr: V26-N35MN35F-25IN
Das V26-N35MN35F-25IN Kabel von Siglent verfügt über 26,5 GHz

1.332,80 €*
V26-N35FA35F-25IN
V26-N35FA35F-25IN Kabel
Artikelnr: V26-N35FA35F-25IN
Das V26-N35FA35F-25IN Kabel von Siglent verfügt über 26,5 GHz

1.332,80 €*
