Der Signalgenerator SSG3021X bietet normale analoge Modulation wie AM, FM und PM.
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
- Dieses Produkt wurde vom Hersteller abgekündigt
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung

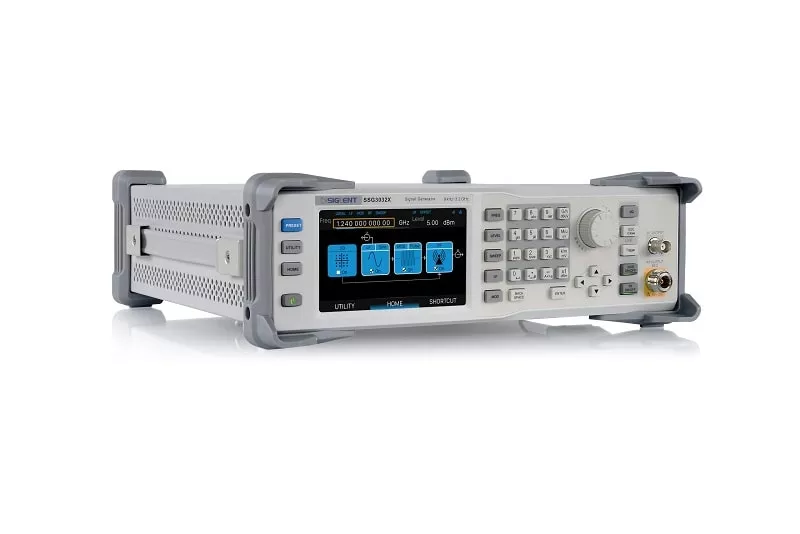

Der Signalgenerator SSG3021X von Siglent bietet einen Frequenzbereich von 9 kHz bis 2,1 GHz sowie einen Ausgangspegel von -110 dBm bis +13 dBm. Dieses Modell verfügt über einen 5-Zoll-TFT-Touchscreen.
Merkmale
- Frequenz bis zu 2,1 GHz/3,2 GHz
- 0,01 Hz Auflösung der Frequenzeinstellung
- Ausgangspegel von -110 dBm bis +13 dBm
- Maximaler Pegel bis zu +20 dBm (typ.).
- Phasenrauschen: -110 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.)
- Pegelgenauigkeit ≤0,7 dB (typ.)
- Bietet analoge AM-, FM- und PM-Modulation mit interner, externer oder Int+Ext-Quelle.
- Pulsmodulation, Ein-/Aus-Verhältnis ≥70 dBc
- Impulsgenerator (optional)
- Externe IQ-Modulation mit SDG6000X als Basisband-IQ-Signal
- USB-Leistungsmessgerät-Set
- Kapazitiver 5-Zoll-TFT-Touchscreen, Maus und Tastatur werden unterstützt
- Fernsteuerung über Webbrowser auf PC und Mobilgeräten
- Zu den Standardschnittstellen gehören USB-Host, USB-Gerät (USB TMC), LAN (VXI-11, Socket, Telnet).
- Optionale Schnittstelle: GPIB
Hardware-Details
Die Signalgeneratoren der SSG3000X-Serie von SIGLENT decken einen Frequenzbereich von 9 kHz bis 2,1 GHz/3,2 GHz ab. Sie bieten gängige analoge Modulationsverfahren wie AM, FM und PM sowie Pulsmodulation und Impulszugerzeugung. In Kombination mit einem Basisbandgenerator wie dem SDG6000X erzeugen sie zudem IQ-modulierte Signale. Dank ihrer hohen Genauigkeit und der reinen Ausgangssignale ist die SSG3000X-Serie die ideale Wahl für Forschung und Entwicklung, Ausbildung und Fertigung.
Produkt-Highlights
Impulsgenerator
Leistungsanzeige mit USB-Stromversorgung
Leistungssteuerung über USB-Leistungssensor
5-Zoll-Touchscreen, Tastatur- und Mausunterstützung
Maximaler Ausgangspegel bis zu +20 dBm
Doppelpulsmodulation
Externe IQ-Modulation mit dem SDG6000X als Basisbandquelle
Zweitonsignal mit IQ-Modulation zur einfachen Durchführung von TOI-Tests
Technische Daten
| Modellvergleich |  SSG3021X |  SSG3032X |  SSG3021X-IQE |  SSG3032X-IQE |
|---|---|---|---|---|
| Frequenzbereich | 9 kHz bis 2,1 GHz | 9 kHz bis 3,2 GHz | 9 kHz bis 2,1 GHz | 9 kHz bis 3,2 GHz |
| Amplitudenauflösung | 0,01 dB | 0,01 dB | 0,01 dB | 0,01 dB |
| Phasenrauschen | -110 dBc/Hz bei 1 GHz, Offset 20 kHz (typ.) | -110 dBc/Hz bei 1 GHz, Offset 20 kHz (typ.) | -110 dBc/Hz bei 1 GHz, Offset 20 kHz (typ.) | -110 dBc/Hz bei 1 GHz, Offset 20 kHz (typ.) |
| Externe I/Q-Modulation | NEIN | NEIN | Ja | Ja |
