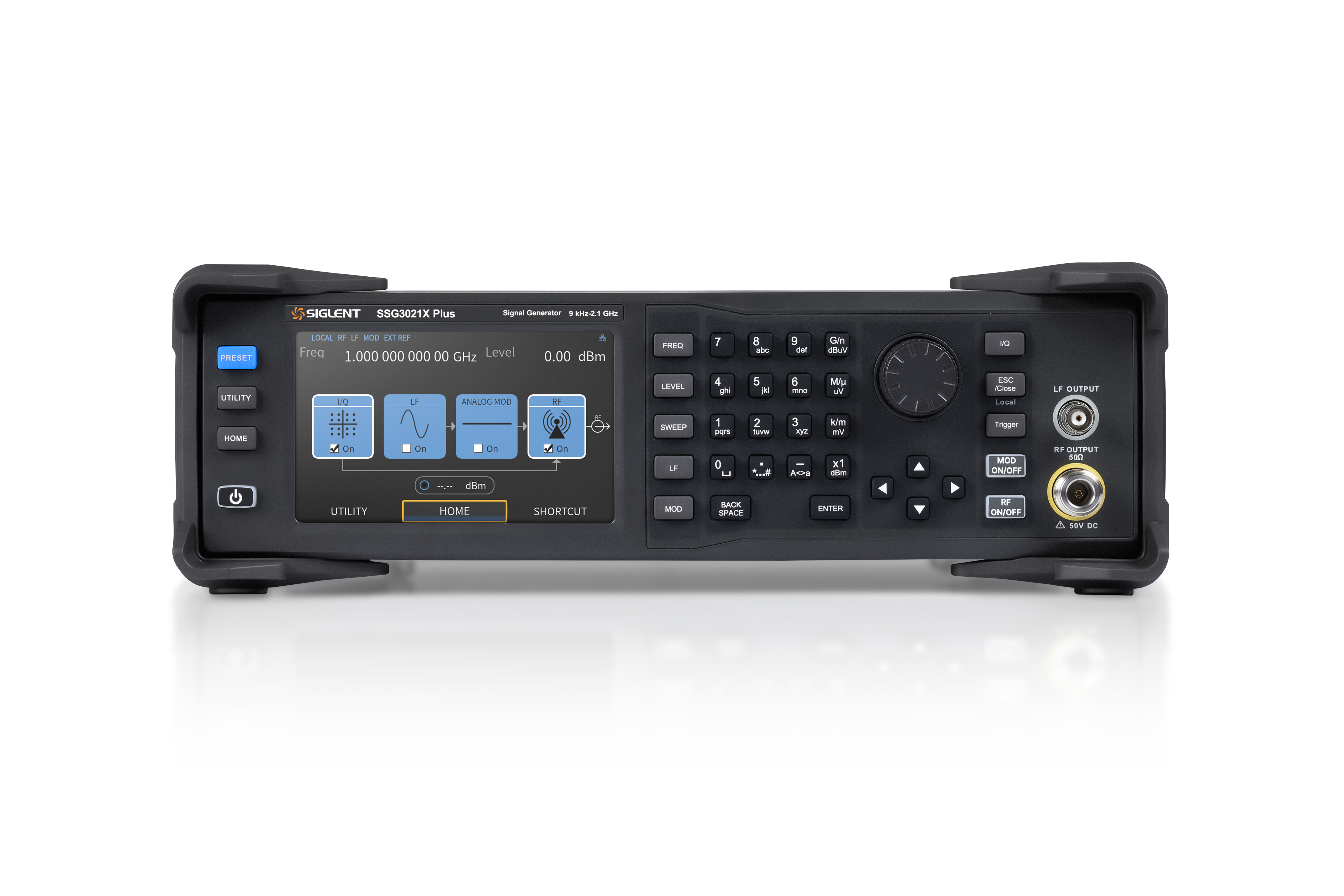

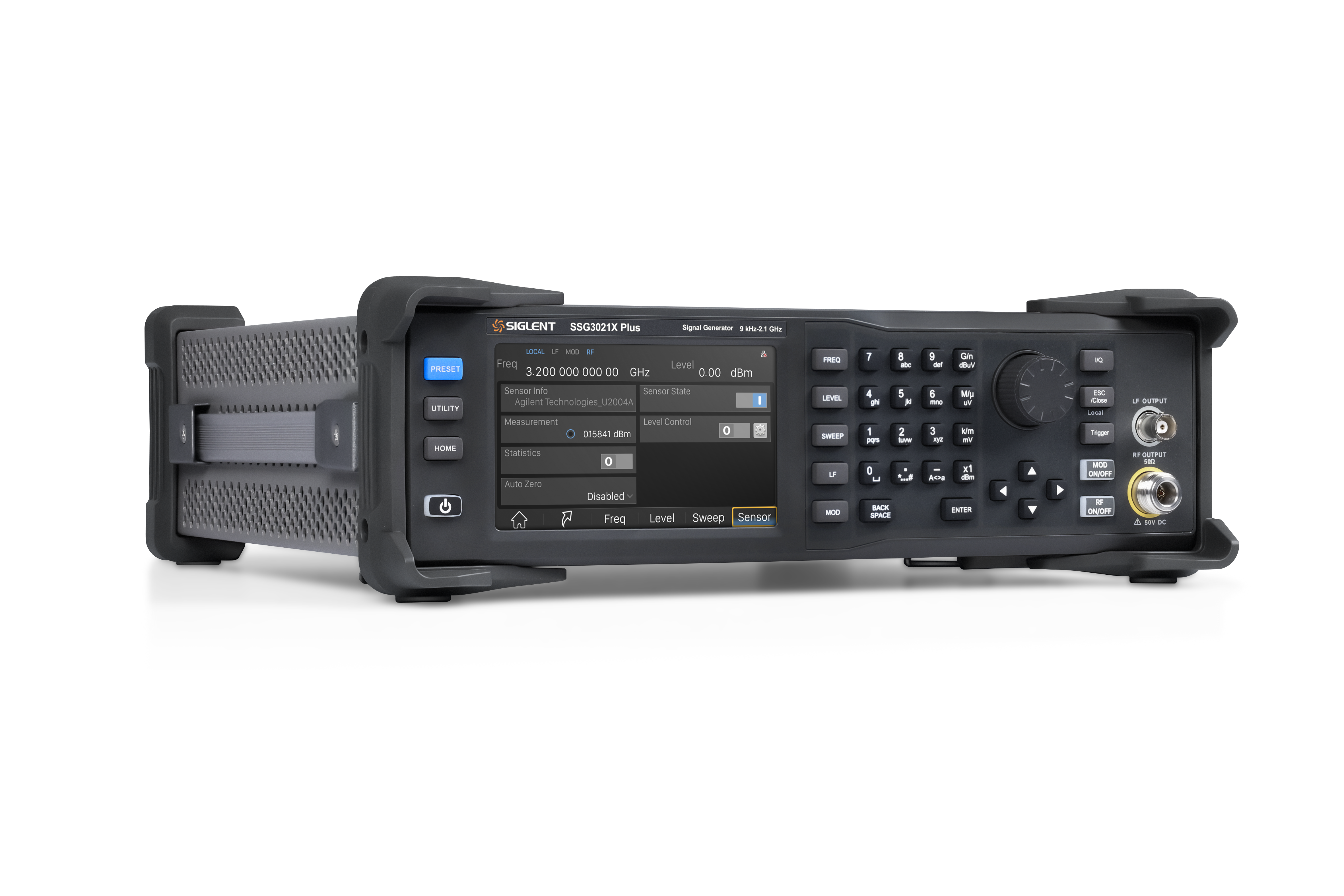

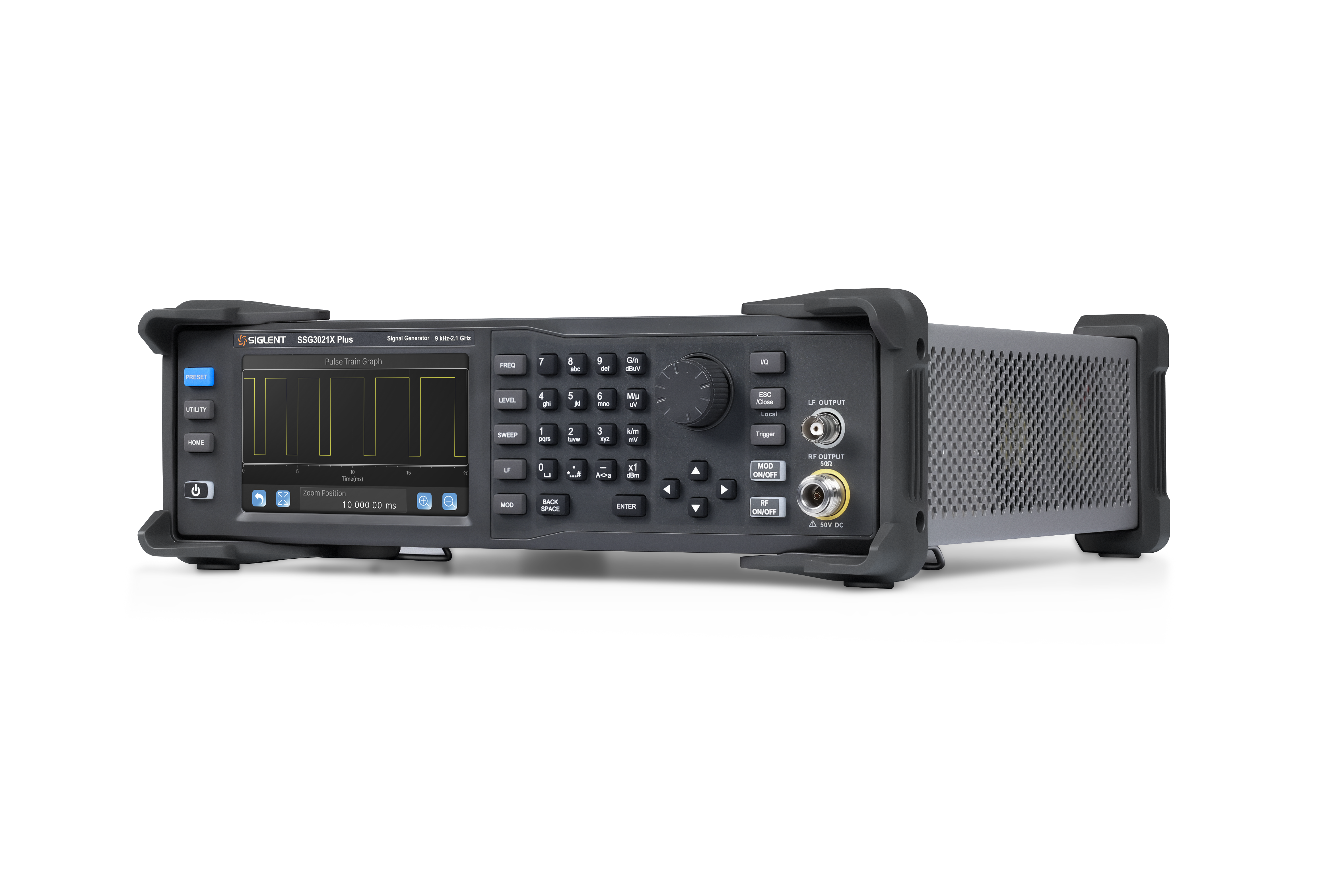

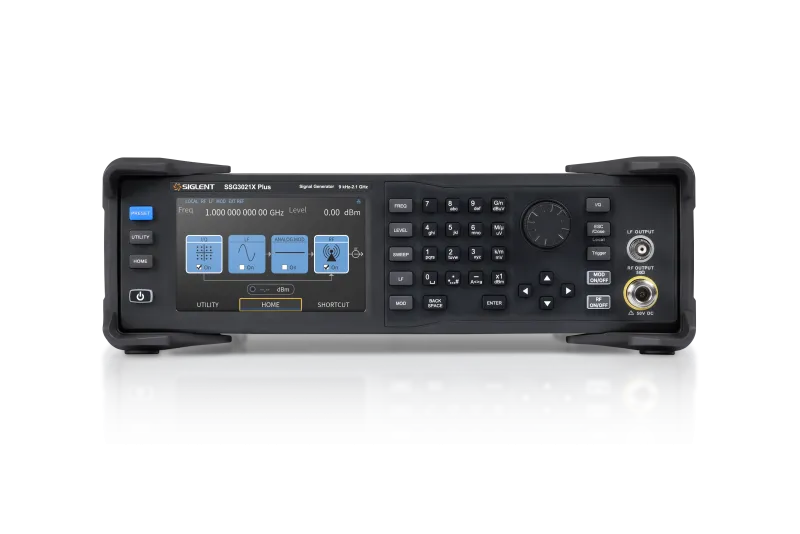

Der SSG3021X Plus ist ein 2,1-GHz-HF-Signalgenerator für Forschung und Entwicklung, Produktion, Service und Ausbildung, der präzise Signalerzeugung, AM/FM/PM und Pulsmodulation bietet.
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Sonderangebot für ein Upgrade
Beim Kauf eines neuen Spektrumanalysators SSG3021X Plus und eines Nahfeld-Sonden-Kits SRF5030T erhalten Sie KOSTENLOSE Aktivierungslizenzen für die Optionen EMI und AMK!
Angebot gültig vom 1. Oktober bis 31. Dezember
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung
Der SSG3021X Plus ist ein professioneller analoger HF-Signalgenerator für den Frequenzbereich von 9 kHz bis 2,1 GHz , der für die zuverlässige Signalerzeugung in Forschung und Entwicklung, Fertigung, Service und Ausbildung entwickelt wurde. Er vereint optimiertes Phasenrauschen und Impulsverhalten mit flexibler Modulation, präziser Pegelregelung, einem intuitiven 5-Zoll-Touchscreen und umfassenden Anschlussmöglichkeiten für Labor- und automatisierte Testumgebungen.
Merkmale
- Frequenzbereich von 9 kHz bis 2,1 GHz mit einer Frequenzauflösung von 0,01 Hz
- Bis zu +20 dBm Ausgangspegel von 1 MHz bis 2,1 GHz
- Pegelgenauigkeit ≤0,7 dB (typ.) und Pegelauflösung 0,01 dB
- Niedriges Phasenrauschen: −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.)
- AM/FM/PM und Pulsmodulation mit flexiblen internen/externen Modulationsquellen
- Frequenz- und Pegeldurchlauf, Schritt-/Listendurchlauf und Triggerfunktionen
- Optionaler hochstabiler OCXO für verbesserte Frequenzstabilität
- Integrierte Leistungsmessersteuerung zur Leistungskalibrierung und Kabeldämpfungskompensation
- USB-, LAN- und optionale GPIB-Anschlüsse für die Testsystemintegration
.png)
Produkt-Highlights
.png "Impulsgenerator")
Pulsmodulation
.png "Leistungsanzeige")
Leistungsanzeige mit USB-Stromversorgung
%20(1).png "Leistungssteuerung")
Leistungsanzeige mit USB-Stromversorgung
%20(1).png "Leistungsanzeige")
Leistungsanzeige mit USB-Stromversorgung
%20(1).png "Leistungsanzeige")
Leistungsanzeige mit USB-Stromversorgung
%20(1).png "Touch-Screen")
5-Zoll-Touchscreen, Tastatur- und Mausunterstützung
.png "Doppelpulsmodulation")
Doppelimpuls-OSC
.jpg "IQ-Modulation")
Impulsgenerator
Technische Daten
| Modellvergleich |  SSG3021X Plus |  SSG3032XPlus |  SSG3021X-IQE Plus |  SSG3032X-IQE Plus |
|---|---|---|---|---|
| Frequenzbereich – CW-Modus | 9 kHz bis 2,1 GHz | 9 kHz bis 3,2 GHz | 9 kHz bis 2,1 GHz | 9 kHz bis 3,2 GHz |
| Frequenzbereich – IQ-Modus | — | — | 10 MHz–2,1 GHz | 10 MHz–2,1 GHz |
| Frequenzauflösung | 0,01 Hz | 0,01 Hz | 0,01 Hz | 0,01 Hz |
| Genauigkeit der Pegelanzeige | ≤0,7 dB (typ.) | ≤0,7 dB (typ.) | ≤0,7 dB (typ.) | ≤0,7 dB (typ.) |
| Phasenrauschen | −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) | −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) | −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) | −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) |
| Ausgangspegel | −110 dBm bis +13 dBm* | −110 dBm bis +13 dBm* | −110 dBm bis +13 dBm* | −110 dBm bis +13 dBm* |
| Analoge Modulation | AM / FM / PM | AM / FM / PM | AM / FM / PM | AM / FM / PM |
| Pulsmodulation | Standard | Standard | Standard | Standard |
| Impulsgenerator | Standard | Standard | Standard | Standard |
| Impulsgenerator | Optional | Optional | Optional | Optional |
| Externe IQ-Modulation | — | — | Unterstützt | Unterstützt |
| Hochstabiles OCXO | Optional | Optional | Optional | Optional |
| Eingebaute Leistungsmessersteuerung | ✓ | ✓ | ✓ | ✓ |
| Anzeige | 5-Zoll-Touchscreen, 800 × 480 | 5-Zoll-Touchscreen, 800 × 480 | 5-Zoll-Touchscreen, 800 × 480 | 5-Zoll-Touchscreen, 800 × 480 |
| Interner Speicher | 256 MB | 256 MB | 256 MB | 256 MB |
| Schnittstellen | USB, LAN und optional GPIB | USB, LAN und optional GPIB | USB, LAN und optional GPIB | USB, LAN und optional GPIB |
| Abmessungen (B × H × T) | 338 × 113 × 369 mm | 338 × 113 × 369 mm | 338 × 113 × 369 mm | 338 × 113 × 369 mm |
| Gewicht | 4,84 kg | 4,84 kg | 4,84 kg | 4,84 kg |
