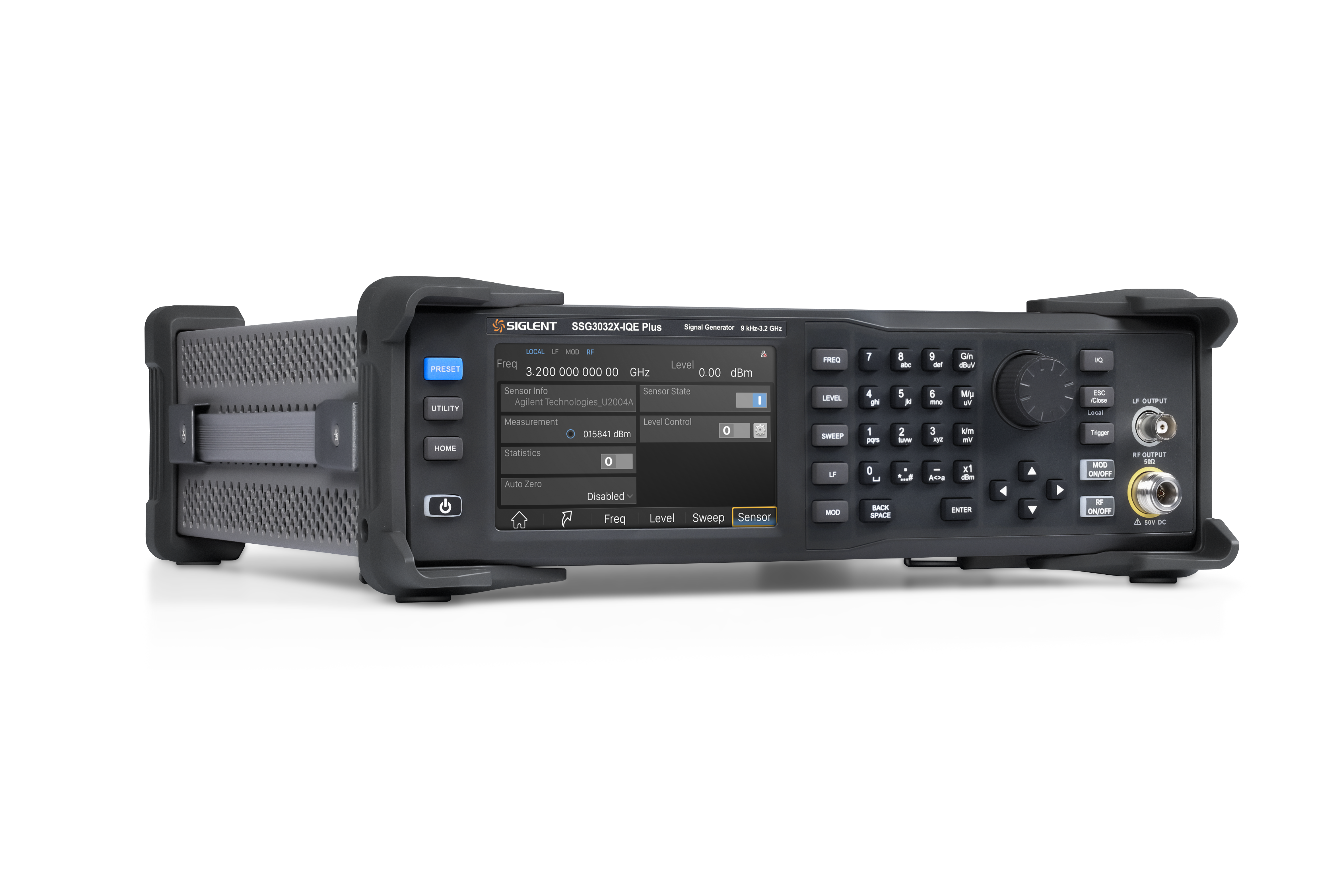

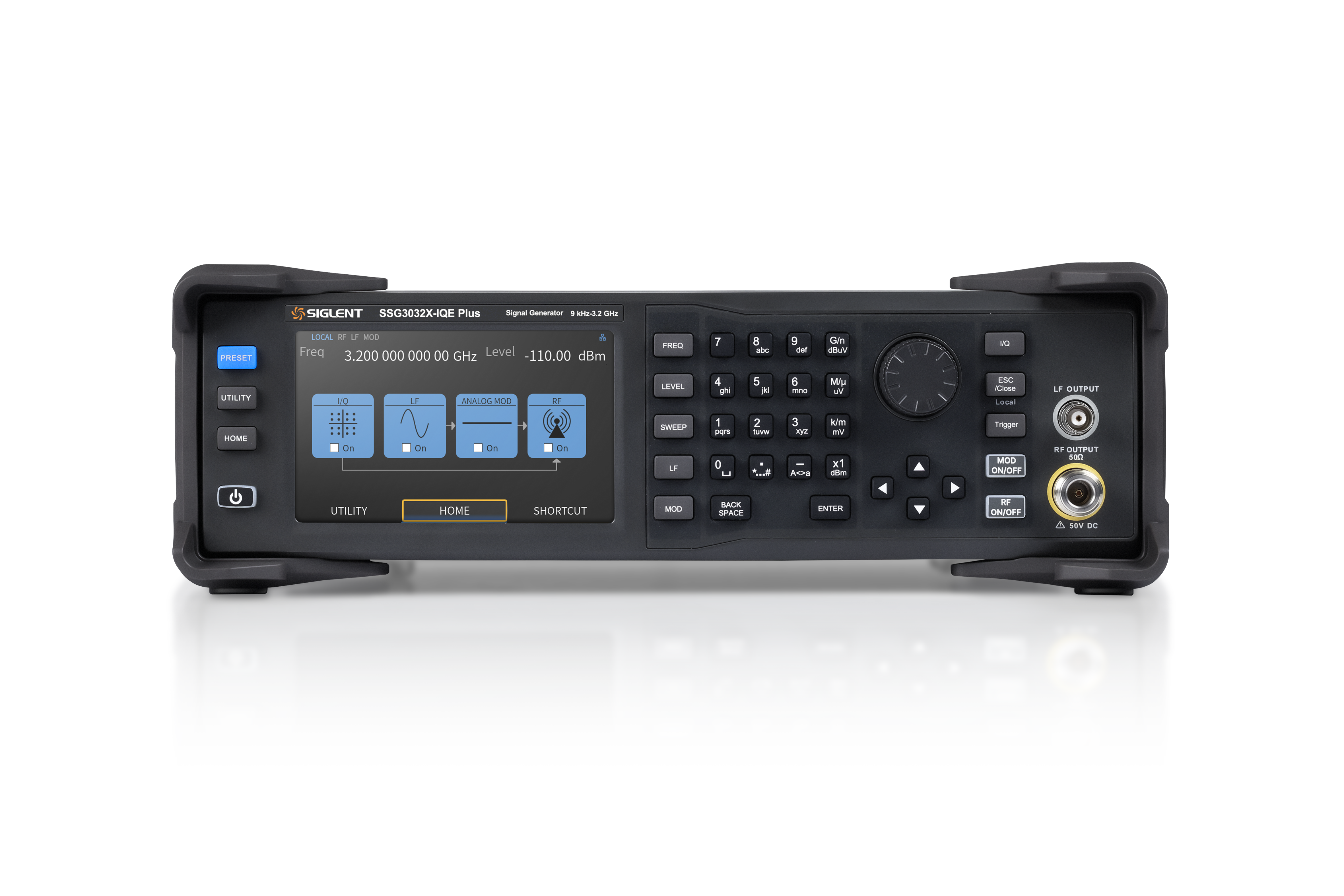

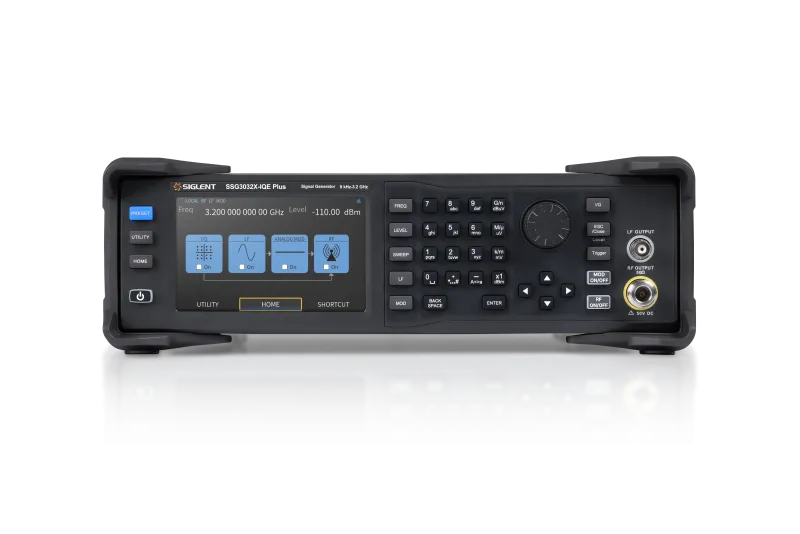

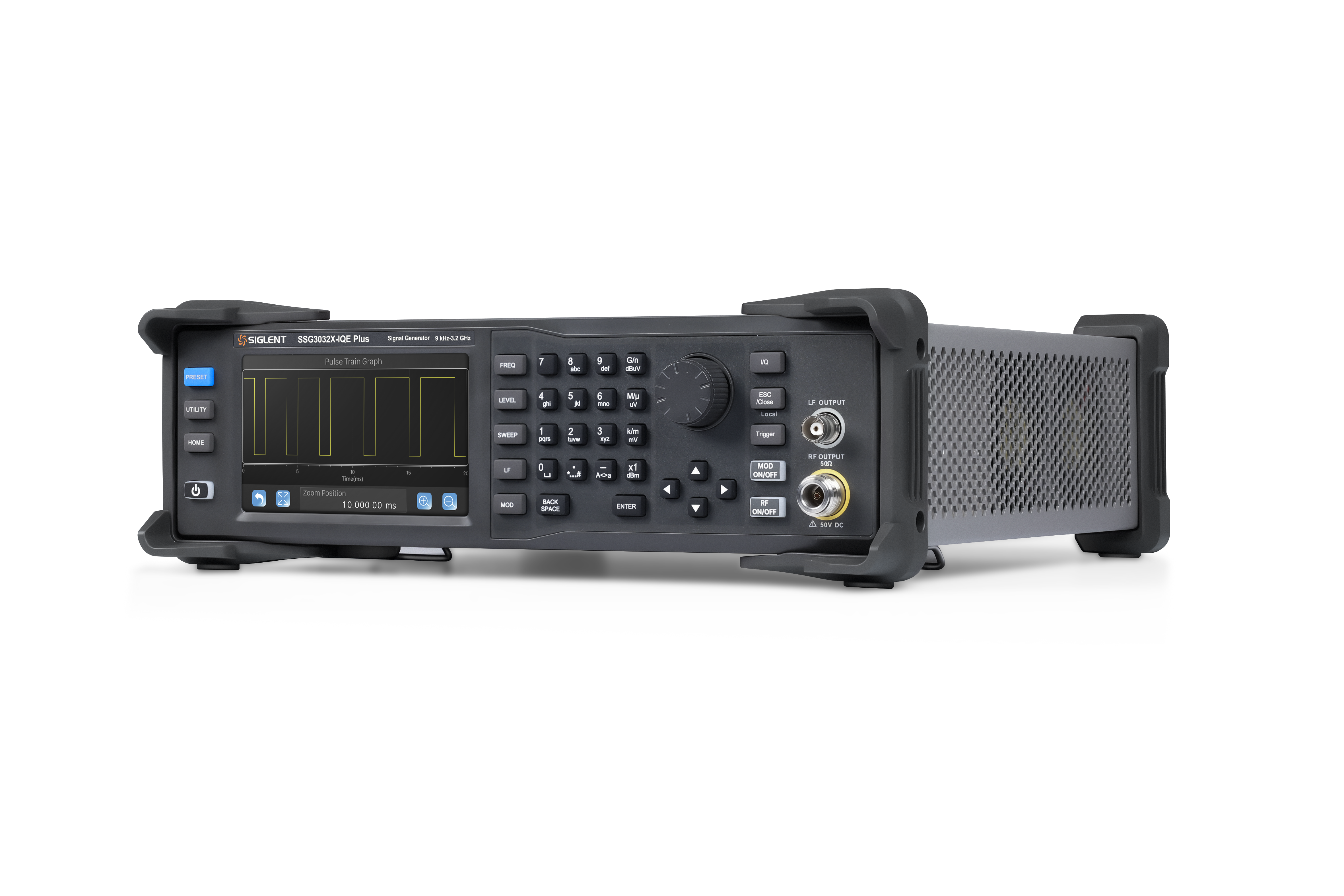

Der SSG3032X-IQE Plus ist ein 3,2-GHz-HF-Signalgenerator mit externer IQ-Modulation zur Vektor- und Mehrtonsignalerzeugung, ideal für fortgeschrittene HF-Tests.
Staffelpreise auf Anfrage!
5.699,00 € Netto
6.781,81 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit 1 bis 3 Tage
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Abholung kurzfristig möglich
Sonderangebot für ein Upgrade
Kaufen Sie einen neuen SSG3032X-IQE Zusätzlich erhalten Sie einen Spektrumanalysator und ein SRF5030T Nahfeld-Sonden-Kit, um KOSTENLOSE Aktivierungslizenzen für die EMI- und AMK-Optionen zu erhalten!
Angebot gültig vom 1. Oktober bis 31. Dezember
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung
Der SSG3032X-IQE Plus ist ein professioneller HF-Signalgenerator mit einem Frequenzbereich von 9 kHz bis 3,2 GHz im CW-Modus und 10 MHz bis 3,2 GHz im IQ-Modus . Er wurde für Forschung und Entwicklung, Produktion, Service und Schulung entwickelt und vereint geringes Phasenrauschen, optimiertes Breitbandrauschen und Pulsverhalten, präzise Ausgangsregelung sowie flexible analoge und Pulsmodulation. Mit externer I/Q-Modulation kann er mit externen Basisbandquellen Vektorsignale und Mehrtonsignale für fortgeschrittene HF-Tests und die Bewertung aktiver Bauelemente erzeugen.
Merkmale
- 9 kHz–3,2 GHz CW-Frequenzbereich und 10 MHz–3,2 GHz IQ-Frequenzbereich
- 0,01 Hz Frequenzauflösung für präzise Frequenzeinstellung
- Breiter Einstellbereich des Ausgangspegels: −110 dBm bis +20 dBm, abhängig von der Frequenz
- Pegelgenauigkeit ≤0,7 dB (typ.) und Pegelauflösung 0,01 dB
- Niedriges Phasenrauschen: −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.)
- Externe I/Q-Modulation mit dediziertem I-Eingang und Q-Eingang
- Unterstützt externe Basisbandbandbreiten von I oder Q <100 MHz (typ.) und RF (I+Q) <200 MHz (typ.).
- Funktioniert mit externen IQ-Basisbandquellen, wie z. B. dem SDG6000X, zur Vektor- und Mehrtonsignalgenerierung.
- Unterstützt AM/FM/PM und Pulsmodulation
- Optionaler hochstabiler OCXO und Impulszuggenerator
- Integrierte Leistungsmessersteuerung zur Leistungskalibrierung und Kabeldämpfungskompensation
- USB-, LAN- und optionale GPIB-Schnittstellen für die Integration in automatisierte Testsysteme
- 5-Zoll-Touchscreen (800 × 480 Pixel) mit intuitivem Zugriff auf IQ-, Modulations-, Sweep- und Triggerfunktionen.
.png)
Produkt-Highlights
.png "Impulsgenerator")
Pulsmodulation
.png "Leistungsanzeige")
Leistungsanzeige mit USB-Stromversorgung
%20(1).png "Leistungssteuerung")
Leistungsanzeige mit USB-Stromversorgung
%20(1).png "Leistungsanzeige")
Leistungsanzeige mit USB-Stromversorgung
%20(1).png "Leistungsanzeige")
Leistungsanzeige mit USB-Stromversorgung
%20(1).png "Touch-Screen")
5-Zoll-Touchscreen, Tastatur- und Mausunterstützung
.png "Doppelpulsmodulation")
Doppelimpuls-OSC
.jpg "IQ-Modulation")
Impulsgenerator
Technische Daten
| Modellvergleich |  SSG3021X Plus |  SSG3032XPlus |  SSG3021X-IQE Plus |  SSG3032X-IQE Plus |
|---|---|---|---|---|
| Frequenzbereich – CW-Modus | 9 kHz bis 2,1 GHz | 9 kHz bis 3,2 GHz | 9 kHz bis 2,1 GHz | 9 kHz bis 3,2 GHz |
| Frequenzbereich – IQ-Modus | — | — | 10 MHz–2,1 GHz | 10 MHz–2,1 GHz |
| Frequenzauflösung | 0,01 Hz | 0,01 Hz | 0,01 Hz | 0,01 Hz |
| Genauigkeit der Pegelanzeige | ≤0,7 dB (typ.) | ≤0,7 dB (typ.) | ≤0,7 dB (typ.) | ≤0,7 dB (typ.) |
| Phasenrauschen | −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) | −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) | −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) | −117 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.) |
| Ausgangspegel | −110 dBm bis +13 dBm* | −110 dBm bis +13 dBm* | −110 dBm bis +13 dBm* | −110 dBm bis +13 dBm* |
| Analoge Modulation | AM / FM / PM | AM / FM / PM | AM / FM / PM | AM / FM / PM |
| Pulsmodulation | Standard | Standard | Standard | Standard |
| Impulsgenerator | Standard | Standard | Standard | Standard |
| Impulsgenerator | Optional | Optional | Optional | Optional |
| Externe IQ-Modulation | — | — | Unterstützt | Unterstützt |
| Hochstabiles OCXO | Optional | Optional | Optional | Optional |
| Eingebaute Leistungsmessersteuerung | ✓ | ✓ | ✓ | ✓ |
| Anzeige | 5-Zoll-Touchscreen, 800 × 480 | 5-Zoll-Touchscreen, 800 × 480 | 5-Zoll-Touchscreen, 800 × 480 | 5-Zoll-Touchscreen, 800 × 480 |
| Interner Speicher | 256 MB | 256 MB | 256 MB | 256 MB |
| Schnittstellen | USB, LAN und optional GPIB | USB, LAN und optional GPIB | USB, LAN und optional GPIB | USB, LAN und optional GPIB |
| Abmessungen (B × H × T) | 338 × 113 × 369 mm | 338 × 113 × 369 mm | 338 × 113 × 369 mm | 338 × 113 × 369 mm |
| Gewicht | 4,84 kg | 4,84 kg | 4,84 kg | 4,84 kg |
