Beschreibung

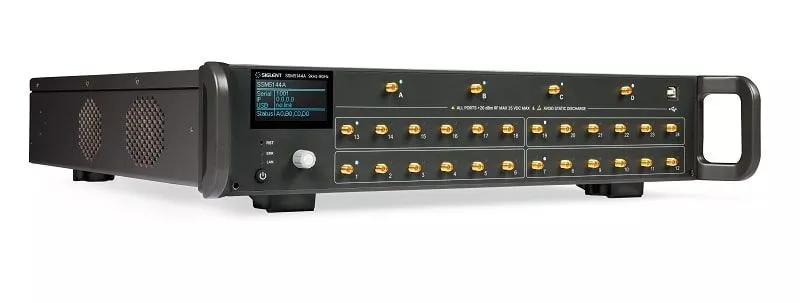

Bei dem SSM5124A handelt es sich um eine Schaltmatrix, welche die Anzahl der Test-Ports von Netzwerk-Analysatoren, Signalquellen, Spektrumanalysatoren und anderen Gerätern erweitern kann. Das SSM5124A hat einen Frequenzbereich von 9 kHz bis zu 9 GHz, 2 Eingangsanschlüssen sowie 24 Ausgangsanschlüssen.
Features
- Charakteristische Impedanz: 50 Ω
- Höchste Frequenz: 9 GHz oder 26,5GHz
- Maximale Anzahl von Eingangsanschlüssen: 4
- Maximale Anzahl von Ausgangsanschlüssen: 24
- RF-Anschluss: 3,5 mm Buchse
- Maximale Eingangsleistung: 20 dBm
- Maximale Eingangsgleichspannung: 35 V
- Schnittstellen: LAN, USB-Gerät, Direktsteuerung (Eingang), Direktsteuerung (Ausgang)
- Bildschirmgröße: 2,4-Zoll
Hardwaredetails
Die SSM5000A Serien hat bis zu 4 Eingangsanschlüssen und bis zu bis zu 24 Ausgangsanschlüssen, welche die Kommunikationsmodi USB, LAN und Direct Control unterstützen. Die Direct Control Schnittstelle an der Schaltmatrix kann die Anzahl der Testports weiter erhöhen und unterstützt einen vereinfachten Multi-Port-Kalibrierungsalgorithmus, der die Effizienz der Kalibrierung erheblich verbessern kann. Zusätzlich zu den
Siglent-Geräten unterstützt es auch Geräte anderer Marken. Es ist geeignet für 19-Zoll-Standard
Gehäuse und kann weithin in Multi-Port-Testumgebungen wie Antennen und 5G-Komponenten eingesetzt werden.
Produkthighlights
Testanforderungen für mehrere Ports
Die Schaltmatrix der Serie SSM5000A kann die Anzahl der Testanschlüsse von Netzwerkanalysatoren, Signalquellen, Spektrumanalysatoren und anderen Geräten erweitern. Und die Serie verfügt über bis zu 4 Eingangsanschlüsse und bis zu 24 Ausgangsanschlüsse und unterstützt die Kommunikationsmodi USB, LAN und Direct Control. Neben SIGLENT-Instrumenten werden auch andere Mainstream-Instrumente unterstützt. Es eignet sich für 19-Zoll-Standardgehäuse und kann häufig in Testumgebungen mit mehreren Ports wie Antennen und 5G-Komponentenmodulen eingesetzt werden.
Erweiterung des Netzwerkanalysator-Testports
Die Switch-Matrix wird verwendet, um die Testports des Netzwerkanalysators zu erweitern und S-Parameter mehrerer Geräte zu messen. Entsprechend den spezifischen Testanforderungen kann der Matrix-Switch auf 24 einzelne Ports, 12 volle 2 Ports, 8 volle 3 Ports, 6 erweitert werden volle 4 Ports, 4 volle 6 Ports, 3 volle 8 Ports, 2 volle 12 Ports, 1 volle 24 Ports usw. Die folgende Abbildung zeigt die Skalierung auf 4 volle 6 Ports. DUT1-, DUT2-, DUT3- und DUT4-Geräte können per Software getestet werden, was die Testeffizienz erheblich verbessert.
Signalgenerator und SA-Testport-Erweiterung
Mittels einer Schaltmatrix mit Signalquelle und Spektrumanalysator werden Signalquelle und Spektrumanalysator auf 24 Ports erweitert, mit denen das Senden und Empfangen mehrerer Prüflinge getestet werden kann. Beim Testen des Emissionsindex schaltet die Software nacheinander auf 24 Ports um, dann ist die Erweiterung der Signalquelle abgeschlossen; Beim Testen des Empfangsindex kann die Software auch abwechselnd auf 24 Ports umschalten, um die Erweiterung des Spektrumanalysators abzuschließen. Der Matrixschalter kann die Anzahl der Signalquellen und Spektrumanalysatoren erheblich reduzieren, Kosten sparen und die Testeffizienz verbessern.
