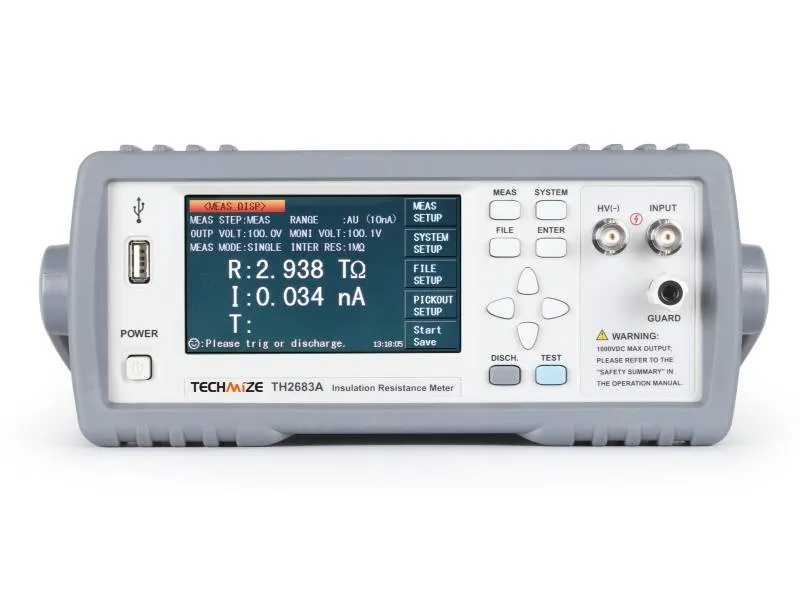

Das Tonghui TH2683A Isolationswiderstandsmessgerät bietet 100 kΩ–10 TΩ Bereich, 1–1000 V Prüfspannung, 30 ms Schnellmessung, 4-Draht-Touch-LCD und Firmware-Updates per USB.
939,00 €*
Staffelpreise auf Anfrage!
Lieferzeit: 1-2 Wochen
Weitere Informationen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Produktnummer: TH2683A
Hersteller: Tonghui
Beschreibung
Die Tonghui TH2683 Serie sind hochpräzise Isolationswiderstands- und Leckstrommessgeräte mit 4-Draht-Touch-LCD (4,3″, 24-Bit, 480×272), die Spannungsbereiche von 1–1000 V (TH2683A) bzw. 1–500 V (TH2683B) abdecken und Widerstände bis in den Teraohm-Bereich messen. Durch schnelle Prüfzyklen (30 ms) und umfangreiche Speicher- und Automationsfunktionen eignen sie sich ideal für Fertigungslinien und Laboranwendungen.Features
- Prüfspannungsbereich: 1–1000 V (TH2683A), 1–500 V (TH2683B)
- Isolationswiderstandsprüfbereich: 100 kΩ–10 TΩ
- Dual-Display für Isolationswiderstand und Leckstrom
- 24-Bit-LCD-Touchscreen (4,3 Zoll, 4-adrig)
- LCD-Auflösung: 480 x 272 Pixel
- Nullpunktlöschfunktion
- Kontakterkennung für kapazitive Bauteile
- Schnelltest: 30 ms
- Programmierbarer Sequenzprüfmodus
- 6 Messbereiche, manueller oder automatischer Messbereichsmodus
- 4-Bereichs-Vergleichsfunktion: 3 Bereiche für „Bestanden“, 1 Bereich für „Nicht bestanden“
- 20 Setup-Dateien können im internen Speicher gespeichert werden (USB-Stick-Unterstützung)
- Messdaten können auf USB-Stick gespeichert werden
- Automatische Firmware-Aktualisierung per USB-Stick
- Wählbare chinesische und englische Bedienoberfläche
- Online-Bedienung über die Bedienoberfläche
- Fernsteuerung über RS232C- und USB-Geräteschnittstelle
- Fußschalter-Triggerfunktion
Anwendungen
- Prüfung ultra-hochohmiger Widerstände und Isolationsmaterialien
- Leckstrom- und Isolationsmessung an Kondensatoren
- Qualitätssicherung von Kabeln, Leitungen und elektronischen Bauteilen
- Einhaltung von Sicherheitsnormen (Insulationstests)
- Automatisierte Inline-Prüfsysteme mit Handler‐Interface
Technische Daten
| Modell |  TH2683A | TH2683B |
|---|---|---|
| Isolations-Widerstandsbereich | 100 kΩ – 10 TΩ | 100 kΩ – 5 TΩ |
| Widerstandsmess-Genauigkeit | I > 10 nA: ± 2 %; I ≤ 10 nA: ± 5 % | I > 10 nA: ± 2 %; I ≤ 10 nA: ± 5 % |
| Leckstrom-Bereiche | 1: 100 µA – 1 mA (10 kΩ) 2: 10 µA – 100 µA (10 kΩ) 3: 1 µA – 10 µA (10 kΩ) 4: 100 nA – 1 µA (10 kΩ) 5: 10 nA – 100 nA (1 MΩ) 6: 1 nA – 10 nA (1 MΩ) | 1: 100 µA – 1 mA (10 kΩ) 2: 10 µA – 100 µA (10 kΩ) 3: 1 µA – 10 µA (10 kΩ) 4: 100 nA – 1 µA (10 kΩ) 5: 10 nA – 100 nA (1 MΩ) 6: 1 nA – 10 nA (1 MΩ) |
| Leckstrom-Genauigkeit | ± 2 % ± 3 pA | ± 2 % ± 3 pA |
| Prüfspannung | 1 V – 1000 V | 1 V – 500 V |
| Spannungs-Genauigkeit | ≥ 10 V: ± 1 % ± 1 V; < 10 V: ± 10 % ± 0,1 V | ≥ 10 V: ± 1 % ± 1 V; < 10 V: ± 10 % ± 0,1 V |
| Strombegrenzung | 10 mA | 10 mA |
| Messgeschwindigkeit | Fast ≤ 30 ms; Slow ≤ 60 ms | Fast ≤ 30 ms; Slow ≤ 60 ms |
| Comparator | 4 Bins (3× PASS, 1× FAIL) | 4 Bins (3× PASS, 1× FAIL) |
| Ranging-Modi | Auto, Hold | Auto, Hold |
| Speicher | Intern + externer USB-Disk | Intern + externer USB-Disk |
| Schnittstellen | RS232,, USB-Host, USB-Device, Handler | RS232, USB-Host, USB-Device, Handler |
| Abmessungen (B × H × T) | 235 × 105 × 360 mm (Rack: 215 × 88 × 335 mm) | 235 × 105 × 360 mm (Rack: 215 × 88 × 335 mm) |
| Gewicht | 3,6 kg | 3,6 kg |
