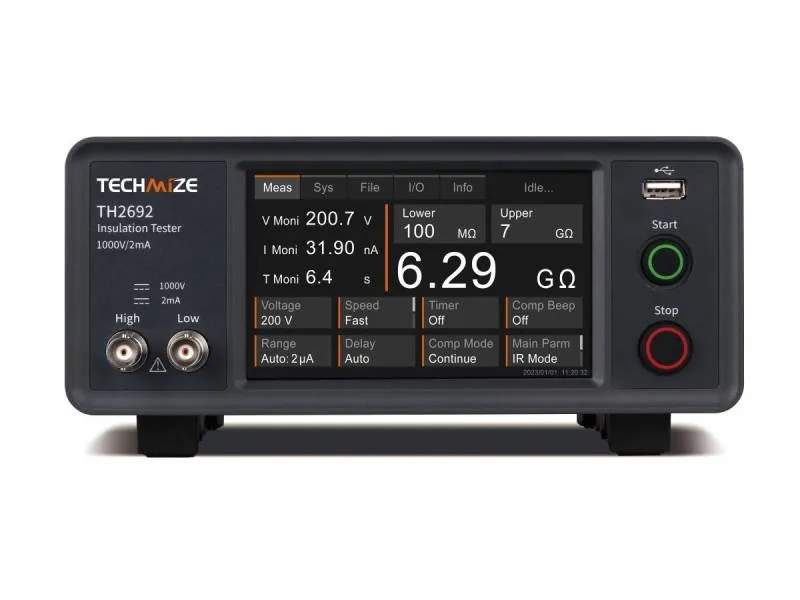

TH2692 Isolationswiderstandsmessgerät mit 5″ Touchscreen, einstellbarer Prüfspannung 25–1000 V und Messbereich 10 kΩ–100 GΩ, ideal für Batterie- und Materialtests.
1.189,00 €*
Staffelpreise auf Anfrage!
Lieferzeit: 1-2 Wochen
Weitere Informationen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Produktnummer: TH2692
Hersteller: Tonghui
Beschreibung
Die TH2692-Serie ist ein hochpräzises Isolationswiderstandsmessgerät mit einstellbarer Prüfspannung von 25 V bis 1000 V und Messbereich von 10 kΩ bis 100 GΩ. Ausgestattet mit einem 5-Zoll kapazitiven Touchscreen und einer mehrsprachigen Benutzeroberfläche, eignet es sich besonders für automatisierte Prüfabläufe und anspruchsvolle Anwendungen wie Batterietests dank der integrierten Kurzschluss-Prüffunktion für Mikro-Shorts (Micro Short Test).Features
- 5-Zoll kapazitiver Touchscreen, 800 × 480 Auflösung mit Deutsch/Englisch (und Chinesisch) UI
- Einstellbare Prüfspannung 25 V–1000 V, max. Teststrom bis 2,4 mA
- Messbereich 10 kΩ–100 GΩ
- Schnellster Einzeltest in ca. 50 ms
- Sortier- und Bewertungsfunktionen für Widerstand und Strom (Comparator)
- Vierpol-Kontaktprüfung (4-Terminal Contact Check)
- Kurzschlussprüffunktion (Battery Micro Short Circuit Test)
- Bis zu 16 Speicherplätze für Testdateien zum schnellen Umschalten
- Schnittstellen: USB Device, USB Host, RS232C, EXT.I/O, Analogausgang
Anwendungen
- Materialcharakterisierung (Halbleiter, Nanomaterialien, Polymere, Dielektrika, elektrochemische
- Materialien, Ferroelektrika, Graphen, Keramik, Biomaterialien, Gummi, Dünnschichten, Metalle, organische Materialien)
- Leckstrom- und Isolationswiderstandstests elektronischer Bauelemente (Kondensatoren, Widerstände, Dioden, Transistoren, Sensoren, TFT/CNT-Typen, optoelektronische Bauteile, Nano Devices, Solarzellen, Schalter, Relais)
- Neue Energiebatterien: Batteriezellen-Mikrokurzschluss-Test und Isolationsmessung
I-V-Charakterisierung von Halbleitern und anderen Bauteilen
Technische Daten
| Modell |  TH2692 |
|---|---|
| Display | 5-Zoll kapazitiver Touchscreen, mehrsprachige UI (Chinesisch/Englisch) |
| Messauflösung | 3 ¾ Stellen |
| Widerstandsmessung – Messbereich | 10 kΩ–100 GΩ |
| Widerstandsmessung – Genauigkeit | I >100 nA: ±2 %; 10 nA < I ≤ 100 nA: ±5 %; 1 nA < I ≤ 10 nA: ±25 % (Teststromabhängig) |
| Widerstandsmessung – Displayauflösung | R < 1 GΩ: 3 ¾ Stellen; 1 GΩ ≤ R < 10 GΩ: 2 Dezimalstellen; R ≥ 10 GΩ: 1 Dezimalstelle |
| Spannungsausgang – Einstellbereich | 25 V–1000 V, Auflösung 1 V |
| Spannungsausgang – Genauigkeit | ±(1 % des Sollwerts ±1 V) für Einstellung und Messung |
| Spannungsanzeige – Auflösung | 25 V–<40 V: 0,01 V; 40 V–<400 V: 0,1 V; 400 V–1000 V: 1 V |
| Strommessung – Messbereiche | 2 mA / 200 µA / 20 µA / 2 µA (Testbereiche: 220 µA–2,4 mA; 22 µA–220 µA; 2,2 µA–22 µA; 0–2,2 µA) |
| Testgeschwindigkeit | Schnell: 30–50 ms (bei 2 µA: 80 ms); Mittel: 200 ms; Langsam: 500 ms |
| Comparator-Funktionen | Obere/untere Widerstands- und Strom-Grenzwerte |
| Messbereichsmodus | Auto, 2 mA, 200 µA, 20 µA, 2 µA |
| Schnittstellen | RS232C, USB Device, USB Host, EXT.I/O, Analogausgang |
| Speicherkapazität | Bis zu 16 Testdateien |
| Betriebstemperatur / Luftfeuchte | 0 °C–40 °C, ≤ 80 % RH |
| Netzteil | AC 90 V–121 V (60 Hz) oder 198 V–242 V (50 Hz), 50/60 Hz |
| Leistungsaufnahme | 25 VA |
