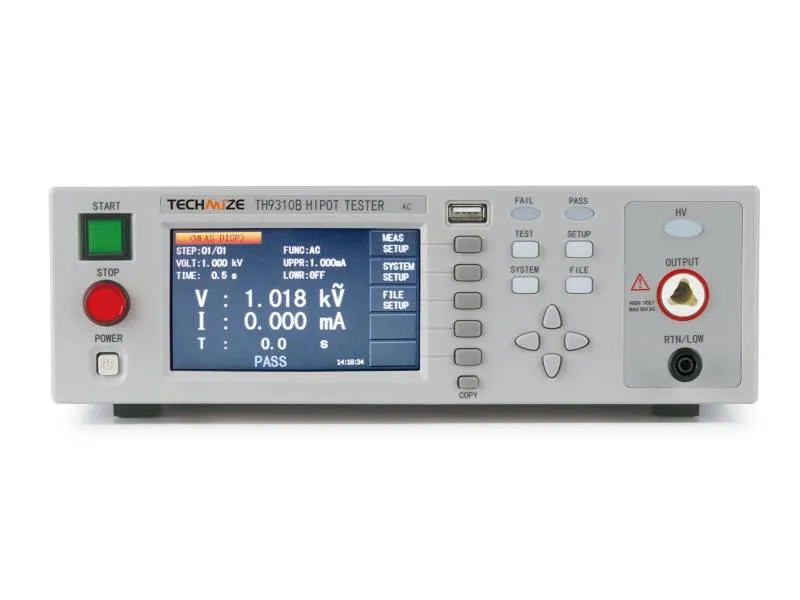

Techmize TH9310B Hipot Tester

Produktnummer: TH9310B
Einphasiger Hipot-Tester mit 5 kV/10 mA AC und 6 kV/5 mA DC sowie IR- und OS-Funktionen, kompakt für Standard-Isolationstests.
Staffelpreise auf Anfrage!

602,00 € Netto

716,38 € inkl. MwSt.

Lieferland
Kundengruppe
Währung

Auf Lager, Lieferzeit: 1-2 Tage

Modell
Konfigurieren
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
  • 2 Jahre Garantie
Abholung heute in Forstinning b. München möglich
Weitere Informationen

Produktkonfiguration

Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.

Beschreibung

Die TH9310/TH9320-Serie sind einphasige Hipot-/Safety-Tester mit AC-/DC-Spannungsfestigkeit sowie Isolationstest-Funktion, kompakt und leicht für den Einsatz in Labor und Fertigung. Die TH9310 bietet AC 5 kV/10 mA und DC 6 kV/5 mA, die TH9320 AC 5 kV/20 mA und DC 6 kV/10 mA, jeweils mit programmierbaren Testabläufen, schneller Entladung und umfassenden Schnittstellen.

Features

  • Vier Testfunktionen: AC-Withstanding Voltage, DC-Withstanding Voltage, Insulation Resistance (IR) und Open/Short-Check
  • Isolationstest: 0,10–1,00 kV, Widerstandsbereiche 1 MΩ–9.999 MΩ mit automatischer Entladung nach Testende; Genauigkeit typ. ±(5 % Reading + 2 Digits) im 500–1000 V-Bereich, ±(10 % Reading + 2 Digits) darüber
  • Arc Detection & Discharge: Automatische Entladung nach DC-Test; ARC-Erkennung in mehreren Empfindlichkeitsstufen AC/DC
  • Programmierung und Speicher: Bis zu 5 Testprogramme/Schritte (je nach Modell), typ. 5 Gruppen × bis zu 20 oder 50 Schritte (je nach Firmware-Version)
  • Display & Bedienung: 480×272 dot-matrix TFT-LCD, numerische Tastatur und Softkeys für intuitive Menüführung
  • Schnittstellen: RS232, USB Host/Device, HANDLER/PLC, optional GPIB/LAN mit SCPI/Modbus-Protokoll zur Automationsintegration
  • Sicherheitsfunktionen: OVP, OCP, OPP, OTP, Ground-Current-Detection, Key-Lock, PASS/FAIL-Anzeige mit akustischem Signal
  • Zeitsteuerung: Einstellbare Spannungsanstieg-/Abfallzeiten und Testdauer 0,1–999,9 s, Wartezeiten für IR 0,2–999,9 s, Zeitgenauigkeit ±(1 % + 0,1 s)
  • Robustes, kompaktes Design: Maße ca. 280×89×428 mm, Gewicht TH9310 ≈13 kg, TH9320 ≈15 kg, geringer Platzbedarf
  • Lineares Ausgangsdesign: Geringe Wellenformverzerrung (<3 %) und stabile Ausgangsregelung für verlässliche Testergebnisse

Anwendungen

    • Sicherheitsprüfungen: Durchschlags- und Isolationsprüfungen an Haushaltsgeräten, Transformatoren, elektronischen Bauteilen, Leiterplatten und HV-Komponenten
    • Automatisierte Fertigungslinien: Integration in Teststände via HANDLER/PLC/USB/RS232, Hochgeschwindigkeits-Multitest (Open/Short-Check vor HV-Test)
    • Labor & Entwicklung: Design-Verifikation, Qualitätssicherung, Forschung und Ausbildung im Bereich Isolations- und Durchschlagstests
    • EMV/EMI-Vortests: Vorabprüfung von Bauteilisolation unter variablen Testbedingungen
    • Materialprüfung: Isolationstest von Werkstoffen und Bauteilen auf Widerstand und Durchschlagverhalten

Technische Daten
