Erweiterter Hipot-Tester mit 8 Kanälen, AC 0,05–5 kV/DC 0,05–6 kV und Isolationstest für parallele Mehrpunkt-Tests und höhere Effizienz.
Staffelpreise auf Anfrage!
1.769,00 € Netto
2.105,11 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1-2 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 Jahre Garantie
Beschreibung

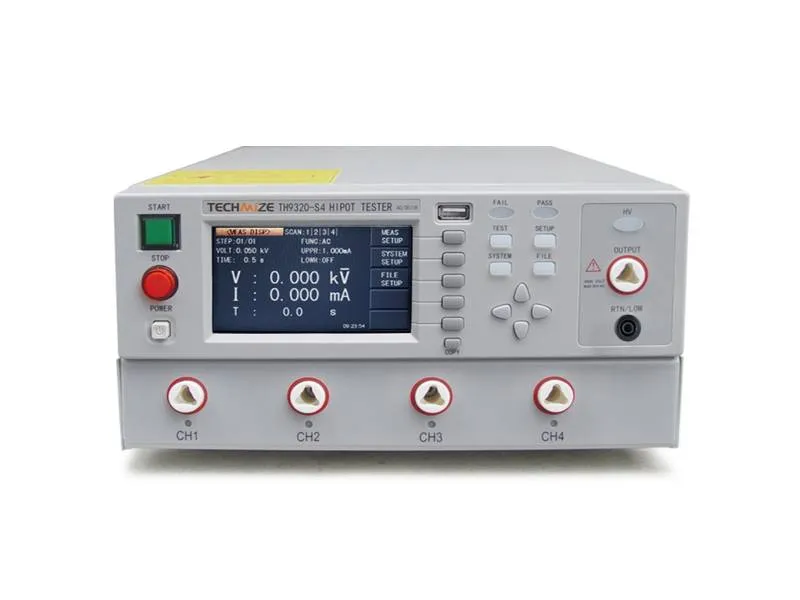

Die TH9320-S-Serie sind modulare Hipot-/Safety-Tester mit AC/DC-Spannungsfestigkeit und Isolationstest-Funktionalität in kompaktem, leichtem Gehäuse. Verfügbar als TH9320-S4 (4 Kanäle) und TH9320-S8 (8 Kanäle) bieten sie programmierbare Testabläufe für AC- und DC-Withstanding-Voltage sowie Isolationstest, rasche Entladung und ARC-Erkennung, geeignet für Automationsprüfstände in Fertigung und Labor.Features
- Spannungsfestigkeit AC/DC: AC 0,05–5,00 kV (±2% Reading+5 Digits), DC 0,05–6,00 kV (±2% Reading+5 Digits)
- Isolationstest: Testspannung 0,10–1,00 kV, Widerstandsbereich 1 MΩ–9.999 MΩ mit automatischer Entladung nach Testende
- Multi-Channel-Scan: Integriertes Interface für 4 Kanäle (TH9320-S4) bzw. 8 Kanäle (TH9320-S8), programmierbar für parallele Prüfungen und schnelle Mehrpunkt-Tests
- Display & Bedienung: 480×272 TFT-LCD mit dot-matrix-Anzeige, numerische Tastatur und übersichtliche GUI
- Schnelle Entladung & ARC Detection: Automatische Entladung nach DC-Tests; ARC-Erkennung in mehreren
- Empfindlichkeitsstufen (AC/DC 1–9 Level)
- Programmierbare Testabläufe: Bis zu 20 Testschritte pro Programm, 5 Speichergruppen zur Sequenzverwaltung
- Zeitsteuerung: Einstellbare Spannungserhöhungszeit und Testdauer bis 999,9 s, Wartezeit für Isolationstest bis 999,9 s, Zeitgenauigkeit ±(1%+0,1 s)
- Interfaces: Standard HANDLER, RS232, USB Device/Host für PC-Kommunikation und Automationsintegration
- Sicherheitsfunktionen: OVP/OCP/OTP/OPP, Ground-Current-Detection, Tastatursperre, PASS/FAIL-Anzeige mit akustischem Signal
- Komplettes Zubehörmanagement: USB-Firmware-Upgrade, Speicher von Testdateien auf USB-Stick
- Kompakte Bauform: 280 × 89 × 428 mm, ca. 10 kg, platzsparend für Labor- und Produktionsumgebungen
Anwendungen
- Sicherheits- und Hipot-Tests an Haushaltsgeräten, Transformatoren, elektronischen Komponenten und Leiterplatten
- Isolationstests von Materialien und Baugruppen in Forschung und Qualitätssicherung
- Automatisierte Prüfsysteme in Fertigungslinien mit mehreren Prüfkanälen, z.B. Bauteilprüfung mit integriertem Scanner-Interface
- Entwicklungslabore und Prüfstände für HV- und Isolationstests, z.B. in Automotive, Medizintechnik, Elektronikproduktion
Technische Daten
| Modell |  TH9320-S4 | TH9320-S8 |
|---|---|---|
| AC Spannungsbereich | 0,05–5,00 kV ±(2% Reading+5 Digits), 50/60 Hz | 0,05–5,00 kV ±(2% Reading+5 Digits), 50/60 Hz |
| DC Spannungsbereich | 0,05–6,00 kV ±(2% Reading+5 Digits) | 0,05–6,00 kV ±(2% Reading+5 Digits) |
| AC Strommessbereich | 0,000–20,00 mA ±(2% Reading+2 Digits) | 0,000–20,00 mA ±(2% Reading+2 Digits) |
| DC Strommessbereich | 0–10,00 mA ±(2% Reading+2 Digits) | 0–10,00 mA ±(2% Reading+2 Digits) |
| Isolationstest-Spannung | 0,10–1,00 kV ±(2% Reading+2 V) | 0,10–1,00 kV ±(2% Reading+2 V) |
| Isolationstest-Widerstand | 1 MΩ–9.999 MΩ; 500–1000 V: 1 MΩ–1000 MΩ ±(5%+2 Digits); 1000–9999 MΩ ±(10%+2 Digits) | 1 MΩ–9.999 MΩ; 500–1000 V: 1 MΩ–1000 MΩ ±(5%+2 Digits); 1000–9999 MΩ ±(10%+2 Digits) |
| ARC Detection | AC/DC, 1–9 Empfindlichkeitsstufen | AC/DC, 1–9 Empfindlichkeitsstufen |
| Memory | 5 Gruppen, je bis 20 Schritte | 5 Gruppen, je bis 20 Schritte |
| Spannungserhöhung/-dauer | 0,1–999,9 s (RISE); 0,2–999,9 s Testzeit; Wartezeit IR 0,2–999,9 s | 0,1–999,9 s (RISE); 0,2–999,9 s Testzeit; Wartezeit IR 0,2–999,9 s |
| Display | 480×272 TFT-LCD | 480×272 TFT-LCD |
| Interfaces | HANDLER, RS232, USBDRV (PC), USBHOST | HANDLER, RS232, USBDRV (PC), USBHOST |
| Scan-Kanäle | 4 Kanäle | 8 Kanäle |
| Dimension (B×H×T) | 280×89×428 mm | 280×89×428 mm |
| Gewicht | ≈10 kg | ≈10 kg |
| Zeitgenauigkeit | ±(1%+0,1 s) | ±(1%+0,1 s) |
