Ground Bond Tester 1–45 A mit vierpoliger Messung, 0–600 mΩ, lange Testdauer und integrierte Automationsschnittstellen für Fertigungslinien.
Staffelpreise auf Anfrage!
1.789,00 € Netto
2.128,91 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1-2 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 Jahre Garantie
Beschreibung

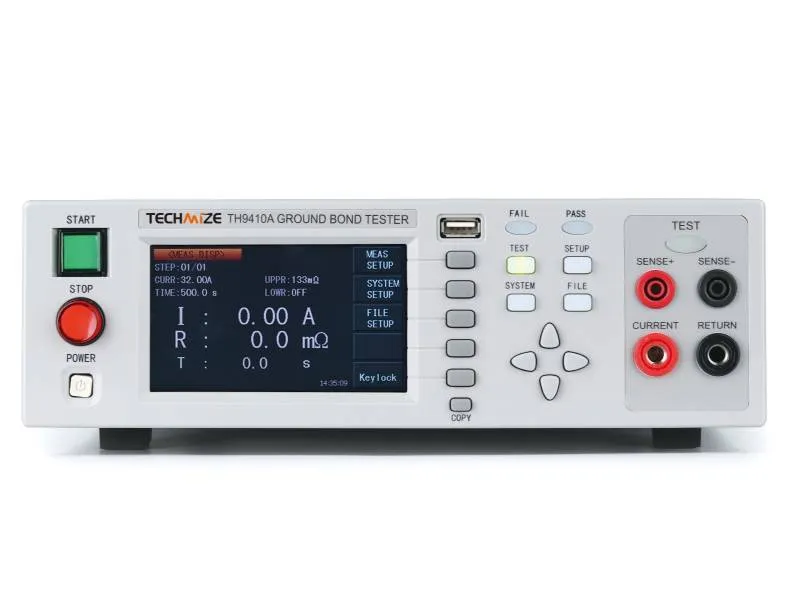

Die TH9410A/TH9411A-Serie sind robuste Ground Bond Tester (Erdungswiderstandstester) mit vierpoliger Messung, einstellbaren Testströmen und umfangreichen Sicherheitsfunktionen, ausgelegt für automatisierte Prüfabläufe in Fertigung und Labor.Features
- Einstellbarer Teststrom: TH9410A: 1,00–45,00 A; TH9411A: 1,00–32,00 A, in abgestuften Bereichen für präzise Erdungswiderstandsmessung
- Vierpolige Messung: Vierleiter-Testmodus für genaue Widerstandsmessung bis 600 mΩ, unabhängig von Leitungs- oder Anschlusswiderständen
- Hohe Genauigkeit: Widerstandsgenauigkeit ±(2 % Reading + 2 Digit), Stromgenauigkeit ±(2 % Reading + 3 Digit) sowie feine Auflösung (0,01 A bei Strom; 0,1 mΩ–1 mΩ je nach Bereich)
- Breiter Messbereich Erdungswiderstand: 0–600 mΩ, Bias-Einstellung möglich (0–100 mΩ) zur Kompensation von Bezugswerten
- Langzeit-Test: Testzeit einstellbar 0,5–999,9 s oder kontinuierlich (0 = kontinuierlich), mit hoher Zeitauflösung (0,1 s) und Genauigkeit ±(0,1 % + 0,05 s)
- Sicherheit: Keyboard Lock und Safety Lock verhindern Fehlbedienungen; automatische Entladung nach Testende
- Großes Display: 480×272 Pixel TFT-LCD zur Anzeige von Messwerten, Status und Menüführung
- Programmierbare Abläufe: Speicherung von bis zu 20 Testdateien mit je bis zu 20 Testschritten für automatisierte Prüfsequenzen
- Schnittstellen: RS232, USB Host/Device, HANDLER für Integration in automatisierte Testsysteme und Fernsteuerung
- Stabile Stromquelle: Interne Leistungsverstärkerschaltung für konstanten Ausgangsstrom, unabhängig von Netz- oder Lastschwankungen
- Lange Testdauer: Bis 999,9 s für Dauerbemessungen, übertrifft gängige 60-s-Anforderungen
- Robustes Gehäuse: Front- und Rückpanel-Ausgänge zur einfachen Integration in Standard-Chassis und Prüfaufbauten
Anwendungen
- Automatisierte Testsysteme: Integration über HANDLER-Schnittstelle für Serienprüfungen in Fertigungslinien
- Haushaltsgeräte: Erdungsprüfung von Gehäusen und Netzteilen gemäß Sicherheitsnormen
- Transformatoren und Motoren: Messung des Erdungs- bzw. Schutzleiterwiderstands in Wicklungen und Gehäusen
- Elektrische Ausrüstungen: Prüfung von Erdungsverbindungen in elektrischen Schaltschränken, Leuchten und Heizgeräten
- New-Energy-Fahrzeuge: Erdungsprüfungen an Batteriegehäusen und Hochvolt-Systemen im Rahmen der Qualitätssicherung
- Medizinische Geräte: Sicherstellung von Schutzleiterintegrität nach regulatorischen Vorgaben
- Labor & Forschung: Entwicklungsprüfungen und Verifikation von Erdungskonzepten bei Prototypen und Systemen
Technische Daten
| Modell |  TH9410A | TH9411A |
|---|---|---|
| Teststrombereich | 1,00–45,00 A (1,00–5,00 A; 5,01–30,00 A; 30,01–45,00 A) | 1,00–32,00 A (1,00–5,00 A; 5,01–32,00 A) |
| Stromgenauigkeit | ±(2 % Reading + 3 Digit), Auflösung 0,01 A | ±(2 % Reading + 3 Digit), Auflösung 0,01 A |
| Spannung am DUT (max.) | ≤ 8 V | ≤ 6 V |
| Erdungswiderstandsmessung | 0–600 mΩ, ±(2 % Reading + 2 Digit), Auflösung 0,1 mΩ / 1 mΩ | 0–600 mΩ, ±(2 % Reading + 2 Digit), Auflösung 0,1 mΩ / 1 mΩ |
| Bias-Bereich | 0–100 mΩ, Auflösung 0,1 mΩ, ±(2 % Setting + 2 Digit) | 0–100 mΩ, Auflösung 0,1 mΩ, ±(2 % Setting + 2 Digit) |
| Testzeit | 0,5–999,9 s (0 = kontinuierlich), Auflösung 0,1 s, ±(0,1 % + 0,05 s) | 0,5–999,9 s (0 = kontinuierlich), Auflösung 0,1 s, ±(0,1 % + 0,05 s) |
| Display | 480×272 Pixel TFT-LCD | 480×272 Pixel TFT-LCD |
| Programmspeicher | 20 Files, je bis 20 Schritte | 20 Files, je bis 20 Schritte |
| Schnittstellen | RS232, USB Host/Device, HANDLER | RS232, USB Host/Device, HANDLER |
| Leistungsaufnahme | ≤ 900 VA | ≤ 800 VA |
| Netzversorgung | 110/220 V AC ±10 %, 47,5–63 Hz | 110/220 V AC ±10 %, 47,5–63 Hz |
| Abmessungen (B×H×T) | 280×88×428 mm | 280×88×428 mm |
| Gewicht | ≈ 14 kg | ≈ 14 kg |
