Total Phase I2C/SPI Activity Board

Das I2C/SPI Activity Board kann Fehler zwischen Hard- und Software differenzieren

64,00 €*

Staffelpreise auf Anfrage!

Auf Lager, Lieferzeit: 1-2 Tage

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: TP240310
Hersteller: Total Phase

Beschreibung

Das I2C/SPI Activity Board ermöglicht erfahrenen Entwicklern eine Plausibilität-Prüfung. Das Austesten eines Systems gegen Slave Geräte kann helfen zwischen Hard-und Software Fehlern zu differenzieren. Dieses Board ist auch hilfreich um eine Basis für die Softwarenutzung zu legen.

Haupteigenschaften

  • Besitzt I2C- und SPI-Slave-Devices für das Testen und Fehlersuche
  • I2C Port Expander mit konfigurierbarer I2C Adresse und LEDs.
  • I2C EEPROM mit konfigurierbarer I2C-Adresse.
  • SPI EEPROM mit gejumperten Slave Select.
  • Ermöglicht eine einfache Verbindung zwischen zwei Aardvark I2C / SPI Hostadaptern.
  • Pass-Through-Pins zum Anschluss eines externen Busmonitors oder Protokoll-Analysators.

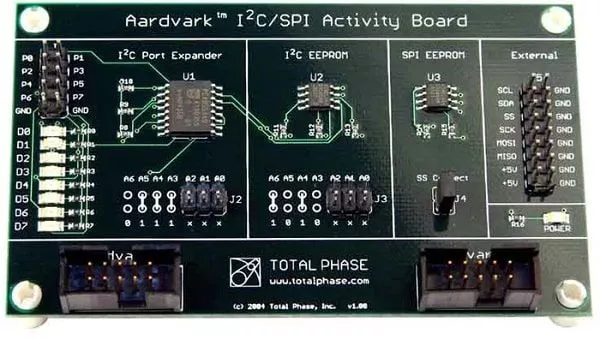

I2C/SPI Activity Board

Bestückung

  • I2C Port Expander PCA9554AD 8-bit I2C und SMBus I/O port mit Interrupt (NXP Semiconductors)
  • I2C EEPROM AT24C02 256 Bytes / 2 Kilobit (8 byte pages) 2-Draht Bus serieller EEPROM (Atmel)
  • SPI EEPROM AT25080A 1 Kilobyte / 8 Kilobit (32 byte pages) SPI Bus serieller EEPROM, High Speed, unterstützt SPI Mode 0 und 3 (Atmel)
