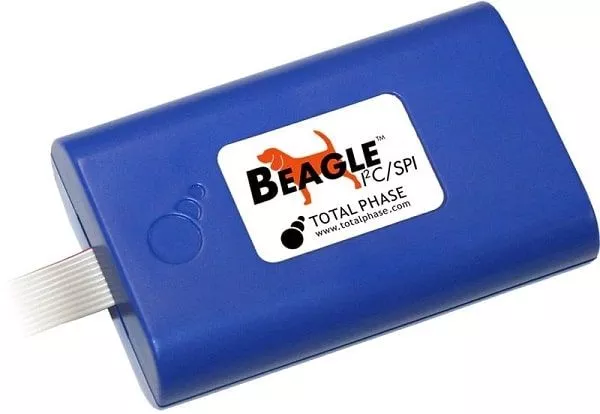

Total Phase Beagle I2C/SPI Protokoll Analyzer

Der Beagle I2C/SPI Protokoll Analyzer ist ein schneller und leistungsstarker I2C- und SPI-Bus-Host-Adapter über USB

419,00 €*

Staffelpreise auf Anfrage!

Auf Lager, Lieferzeit: 1 -2 Tage

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: TP320121
EAN: 010956270921
Hersteller: Total Phase

Beschreibung

Der vielseitig einsetzbare Beagle I2C/SPI/MDIO Protokoll Analysator ist das ideale Werkzeug für Embedded-Software-Ingenieure, die I2C, SPI oder MDIO basierende Produkte entwickeln. Der Beagle Analysator ist eine hoch leistungsfähige Monitoring-Lösung in einem kompakten, tragbaren Gerät.

Haupteigenschaften

  • I2C eingriffsfrei bis zu 4 MHz überwachen
  • Nicht-intrusive Überwachung von SPI bis zu 24 MHz †
  • Nicht-intrusive Überwachung von MDIO bis zu 2,5 MHz (Klausel 22 und Klausel 45) ‡
  • Datenerfassung und -anzeige in Echtzeit – I2C- und SPI-Pakete beobachten, während sie auf dem Bus auftreten.
  • Timing auf Bit-Ebene mit einer Auflösung von bis zu 20 ns.
  • Vollständig kompatibel mit Windows, Linux und Mac OS X
  • Beinhaltet vollständige Funktionsüberwachungstools

Hochgeschwindigkeits-USB 2.0

Der Beagle-Monitor ist ein über den Bus mit Strom versorgtes Hochgeschwindigkeits-USB 2.0-Gerät. Als Hochgeschwindigkeitsgerät werden alle vom Beagle-Monitor erfassten Daten mit 480 Mbit/s an den Testcomputer übertragen. Als busgespeistes Gerät benötigt der Beagle-Monitor kein Netzteil und ist somit das idealen Werkzeug für Ingenieure.

Eingriffsfreie und grenzenlose Erfassung

Der Beagle-Analysator verfügt über hochohmige Eingänge, sodass er das zu testende System nicht beeinflusst und die Ergebnisse nicht verfälscht. Schließen Sie den Beagle I2C/SPI-Analysator inline an, um den Datenverkehr zu den Zielgeräten passiv zu erfassen. Erfasste Daten werden über High-Speed ​​USB direkt auf Ihren Computer gestreamt. Die Menge der erfassten Daten ist nur durch die Menge an physischem Speicher begrenzt, der auf dem Computer verfügbar ist.

Kosteneffizient und Zeitsparend

Der Beagle I2C/SPI Protocol Analyzer wird komplett mit der Software in Einzelstückmengen geliefert. Die geringen Kosten ermöglichen es Unternehmen jedem Entwickler einen eigenen Analysator zur Verfügung zu stellen, somit können Probleme schnell und einfach identifiziert und behoben werden. Weniger Zeitaufwand bedeutet höhere Produktivität, Projekte werden pünktlich und im Rahmen des Budgets erledigt.

 Verfügbare Software

Produktvideo

I2C Prototyping mit Beagle

Technische Daten

Gerätespezifikationbeagle i2c/spi protocol analyzer small
Beagle I2C/SPI Protokoll Analyzer
Betriebssystem
Linux und Windows
Spannungsversorgung
Spannungsversorgung über USB
USB Geschwindigkeit
Hochgeschwindigkeit USB 2.0
Verzerrungsfreie MDIO Überwachung
20 MHz (Clause 22 and Clause 45)
Verzerrungsfreie I2C Überwachung
4 MHz
Verzerrungsfreie SPI Überwachung
24 MHz (CPU Geschwindigkeit und SPI dem Bus Durchsatz)
Echtzeit Datenerfassung und Anzeige
Ja
Bit-Level Timing
Ja, 20 ns resolution
Alle Überwachungsfunktionen enthalten
Ja
Verzerrungsfreie I2C Überwachung bis 4 Mhz
Verzerrungsfreie SPI Überwachung bis zu 24 Mhz
Echtzeit Datenerfassung und Anzeige
Bit-Level Timing
Voll Linux und Windows kompatibel
Enthält alle Funktionen des Beagle I2C/SPI
SPI ModellvergleichAardvark-I2C-Host-adapter-small
Aardvark I2C/SPI Adapter
Cheetah SPI Bus Host Adapter small
Cheetah SPI Host Adapter
Promira I2C/SPI/eSPI Plattform
Promira SPI Anwendungen
Promira I2C/SPI/eSPI Plattform
Promira eSPI Anwendungen
beagle i2c/spi protocol analyzer small
Beagle I2C/SPI Protokoll Analyzer
ArtikelnummerTP240141TP280121TP500110 TP500110TP320121
Unterstützte SPI ProtokolleSPI-Single I/OSPI Single I/O

SPI Level 1:
SPI Single I/O

SPI Level 2:
SPI Single, Dual I/O

SPI Level 3:
SPI Single, Dual, Quad I/O

eSPI Analysis:
eSPI Single, Dual, Quad I/O

eSPI Active:
SPI-Single, Dual, Quad I/O

SPI-Single I/O
FunktionMaster/Slave Host AdapterMaster/Slave Host AdapterSPI Level 1/2/3: Master/Slave Host Adapter

eSPI Active:
Master/Slave Host Adapter

eSPI Analysis:
Echtzeit Busmonitor

Echtzeit Bus Monitor
Master Clock Geschwindigkeit8 MHz40+ MHz

SPI Level 1:
12,5 MHz

SPI Level 2:
40 MHz

SPI Level 3:
80 MHz

eSPI Active/ Analysis:

66 MHz

24 MHz
Slave Clock Geschwindigkeit4 MHzN/A

SPI Level 1:
8 MHz

SPI Level 2/3:
20 MHz

eSPI Active:
N/A

eSPI Analysis:
66 MHz



24 MHz
Chip/Slave Select13

SPI Level 1:
1

SPI Level 2:
3

SPI Level 3:
8

eSPI Active:
up to 8

eSPI Analysis:
Monitor 2 alerts,
2 resets,
2 chip

Monitor 1 slave select
Slave Fähigkeit< = 60

SPI Level 1/2/3:
Advanced

eSPI Active:
Standard 20 MHz

eSPI Analysis:
N/A

N/A
Spannungspegel (V)3.3-5V
(Level Shifter Board: 1,2V - 3,3V)
3.3-5V
(Level Shifter Board: 1,2V - 3,3V)

SPI Level 1/2/3:
0.9-3.45 V, 5 V

eSPI Active/Analysis:
1.8 V

3.3-5V
Zielleistung5 V, 30mA verfügbar5 V, 30mA verfügbarSPI Level 1/2/3:
2 unabhängig, 1 regelbar, (0.9-3.45 V), 1 schaltbar (3.3-5V) 200mA verfügbar
eSPI Active/Analysis:
5 V, 30mA verfügbar
5 V, 30mA verfügbar
variable Wortlänge x x

SPI Level 1/2/3:

eSPI Active/Analysis:
x

 x
VerbindungFull Speed USBHigh Speed USB

SPI Level 1/2/3:
High Speed USB, Ethernet

eSPI Active/Analysis:
High Speed USB, Ethernet

High Speed USB
I2C Modellvergleich

Aardvark-I2C-Host-adapter-small
Aardvark I2C/SPI Adapter

Promira I2C/SPI/eSPI Plattform
Promira I2C-Level 1

Promira I2C/SPI/eSPI Plattform
Promira I2C-Level 2

beagle i2c/spi protocol analyzer small
Beagle I2C/SPI Protokoll Analyzer

ArtikelnummerTP240141TP500110TP500110TP320121
Unterstützte ProtokolleI2CI2CI2CI2C, MDIO,
SPI-Single I/O
FunktionMaster/Slave Host AdapterMaster/Slave Host AdapterMaster/Slave Host AdapterReal-time Bus Monitor
Master Clock Geschwindigkeit800 kHz1 MHz3.4 MHz24 MHz
Slave Clock Geschwindigkeit800 kHz1 MHz3.4 MHz24 MHz
Chip/Slave Select1N/AN/AMonitor 1 slave select
Slave Fähigkeit><= 6AdvancedUltraN/A
Spannungspegel (V)3.3-5V0.9-3.45 V, 5 V0.9-3.45 V, 5 V3.3-5V
Zielleistung5 V, 30mA verfügbar2 Independent, 1 Programmable, (0.9-3.45 V), 1 Switchable (3.3-5V) 200mA verfügbar2 Independent, 1 Programmable, (0.9-3.45 V), 1 Switchable (3.3-5V) 200mA verfügbar5 V, 30mA verfügbar
VerbindungFull Speed USBHigh Speed USB, EthernetHigh Speed USB, EthernetHigh Speed USB
