Beschreibung

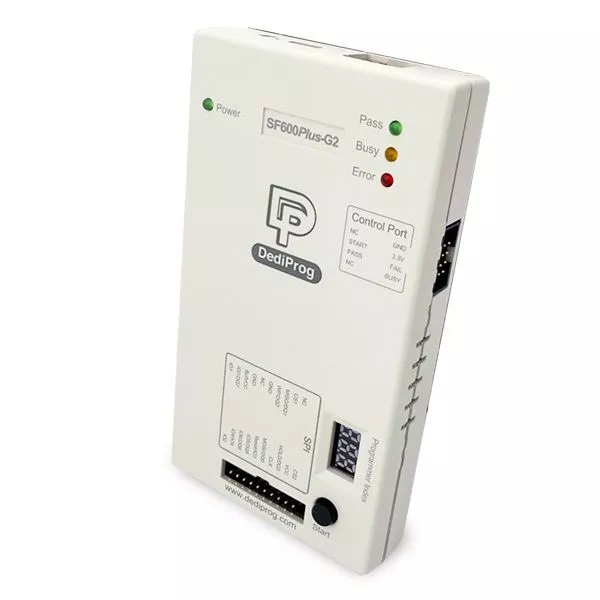

SF600Plus-G2 ist ein serielles Hochgeschwindigkeits-NOR/NAND-Flash-Programmiergerät mit In-Circuit-Programmierung (Aktualisierung des auf der Platine gelöteten SPI-Flash) und Standalone-Programmierung (Aktualisierung des SPI-Flash im Sockeladapter). Mit der DediProg SF Software und dem USB bietet es eine benutzerfreundliche Oberfläche und leistungsstarke Funktionen.
Der neu entwickelte SF600Plus-G2 ist die verbesserte Version des SF600 und des SF600Plus, die die Programmiereffizienz mit der SOC-Architektur des FPGA deutlich erhöht. Neben den ursprünglichen Funktionen des SF600/S600Plus kann es auch SPI NAND unterstützen, was für den Entwickler bei der Programmierung praktisch ist.
Hardware Features
- High-Speed-USB und hohe SPI-Leistung; der USB- und Standalone-Modus unterstützen jedes Volumen des SPI-Flash auf dem Markt.
- Unterstützt 1,2V Niedervolt-IC.
- Start-Taste-Funktion: Kann Batch beim Anschluss an die Software.
- Schutz vor Signalkonflikten.
- Multi-Programmierer-Fähigkeit über USB.
- Programmer-Index-Anzeigen auf dem Programmiergerät.
- Unterstützt 2 CS-Pins.
- Stand-Alone Modus: Unterstützung der Starttastenprogrammierung und des Steueranschlusses zum Entfernen der Steuerungsprogrammierung.
- Unterstützt WIN8 und höher.
- Unterstützt sowohl 32 als auch 64bit OS.
- Unterstützt Single/Dual Multiple Dies.
- Unterstützt Single/Dual/Quad/Octal. IO.
- Kann auf SF600Plus-G2U aufgerüstet werden
Software Features
- PC gestützte SF600-G2 Programmiersoftware mit verschiedenen Modis:
- Engineering Mode verfügt über erweiterte Entwickler und Reparaturfunktionen
- Produktionsmodus für die gleichzeitige Steuerung mehrerer SF600-G2 Programmierer
- Befehlszeile zur Steuerung des SF600-G2 durch benutzerdefinierter Software
- Unterstützt Windows 2003 (32 Bit und 64 Bit) und höher
Anwendungen
- Aktualisierung des an das Bord gelöteten seriellen Flash mit oder ohne Stromversorgung im Standalone oder PC GUI Modus
- Prototypen oder Kleinserienfertigung, In-System oder Sockel Programmierung
- Steueranwendung, Controller-Reset und MOSFET-Isolationsstatus
- Aktualisierung des internen Flash (Ezport MCF5223, MCF5221, MCF5213) oder des externen SPI-Flash (SBF-Schnittstelle MCF5445, MCF5227) der Freescale-MCU
Hardware Details
SF600Plus-G2 ist mit einer ISP-Stiftleiste ausgestattet. Über einen entsprechenden Anschluss kann der Benutzer den Programmer anschließen und die SPI-Signale steuern, den Speicher versorgen und den Controller oder den Anwendungsstatus kontrollieren. Die Pinbelegung der SF600Plus-G2 2x10 Stiftleiste entnehmen Sie bitte der Tabelle 1. DediProg liefert auch das SF600Plus-G2 2 Stück ISP Kabel, das verwendet wird, um das Programmiergerät an die 2x10 und 2X6 (2.54mm) ISP Stiftleiste auf der Platine anzuschließen, siehe Tabelle 2: 2x10 und Tabelle 3: 2x6 für die SF600Plus-G2 ISP Kabel Pinbelegung.
Um ein klares Verständnis der verschiedenen ISP- oder Backup-Boot-Methoden und der verschiedenen Referenzschemata zu erhalten, laden Sie bitte die Anwendungshinweise AN0103 und AN0106 unter Dokumentationen herunter.
| ISP Header Pin Out (2x10) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | VCC | 4 |
| 5 | MISO/DQ1 | HOLD/DQ3 | 6 |
| 7 | WP/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | NC | RESET/IO3 | 12 |
| 13 | GND | IO5/DQ5 | 14 |
| 15 | BufVCC | IO6/DQ6 | 16 |
| 17 | IO7/DQ7 | IO4/DQ4 | 18 |
| 19 | IO1 | IO2 | 20 |
| ISP Cable Connector Pin Out (2x10) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | VCC | 4 |
| 5 | MISO/DQ1 | HOLD/DQ3 | 6 |
| 7 | WP/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | NC | RESET/IO3 | 12 |
| 13 | GND | IO5/DQ5 | 14 |
| 15 | BufVCC | IO6/DQ6 | 16 |
| 17 | IO7/DQ7 | IO4/DQ4 | 18 |
| 19 | IO1 | IO2 | 20 |
| ISP Cable Connector Pin Out (2x6) | |||
|---|---|---|---|
| 1 | Vpp | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Hold/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | NC | Reset | 12 |
| Control Port | |
|---|---|
| NC | GND |
| Start | 3.3V |
| PASS | FAIL |
| NC | BUSY |
Programmiergeschwindigkeit
| Reference IC | Density | Program+Verify (25Mhz,Quad) |
|---|---|---|
| W25Q80JVSIQ | 8Mb | 6.3 |
| W25Q16VSIG | 16Mb | 12.5 |
| W25Q32VFIG | 32Mb | 18.7 |
| W25Q64FVBIG | 64Mb | 22.2 |
| MX25L12873FM2I | 128Mb | 41.9 |
| MX25L25645GMI | 256Mb | 46.6 |
| MX25L51245GMI | 512Mb | 96.8 |
| MX66L1G45JMI08 | 1Gb | 203.0 |
| Reference IC | Density | SF600/ SF600Plus | SF700 | SF600Plus-G2 |
|---|---|---|---|---|
| W25Q80JVSIQ | 8Mb | 2.5 | 2.4 | 1.5 |
| W25Q16VSIG | 16Mb | 2.4 | 2.3 | 1.4 |
| W25Q32VFIG | 32Mb | 3.3 | 3.0 | 1.8 |
| W25Q64FVBIG | 64Mb | 4.9 | 4.5 | 2.5 |
| MX25L12873FM2I | 128Mb | 8.2 | 7.3 | 4.1 |
| MX25L25645GMI | 256Mb | 15.8 | 14.0 | 7.5 |
| MX25L51245GMI | 512Mb | 29.6 | 26.1 | 13.8 |
| MX66L1G45JMI08 | 1Gb | 57.2 | 50.3 | 26.2 |
Softwaremodi
Expertenmodus
Ermöglicht das Zugreifen auf erweiterte Funktionen wie die Definierung eigener Befehle für Entwicklung oder Reparatur.
Produktionsmodus
Der Produktionsmodus ermöglicht die silmultane Steuerung von bis zu 8 Programmierer der SF Serie, um den Durchsatz zu erhöhen.
Befehlszeilenmodus
Ermöglicht die Steuerung eines oder mehrerer Programmierer der SF Serie über ein benutzerdefiniertes Programm.
Unterstützte ICs
Technische Daten
| Modellvergleich |  SF100 |  SF600 Plus |  SF600-G2 |  NuProg-E2 |
|---|---|---|---|---|
| Unterstützte IC Typen | SPI NOR Flash | SPI Flash NOR | SPI NOR & SPI NAND und SPI Octal NOR | UFS (Bis zu 180 MB/s) eMMC (Bis zu 100 MB/s) |
| In System Programmierung | ✓ | ✓ | ✓ | X |

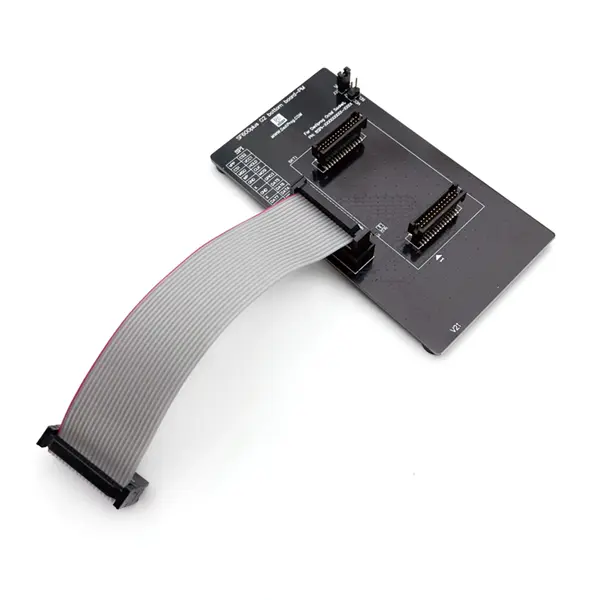

| Socket Programmierung | ✓ Mit Bottom Board (Optional) | ✓ Eine Programmierstelle (Site) | ✓ Mit Bottom Board (inkludiert) | ✓ Eine Programmierstelle (Site) |
| Standalone | X | ✓ | ✓ | X |
| Software | SF Software | SF Software | SF Software | Dediware |
| 3rd Party Integration | CLI | CLI | ATE Port, CLI | X |
Dokumentation
Zubehör
Features
- Kompatibel mit den meisten Anwendungen (keine Hardware-Modifikation erforderlich)
- Automatische Deaktivierung der beiden auf der Platine verlöteten Main Serial Flashs (kein Auslöten erforderlich)
- Main Serial Flash kann mit einem Schalter am BBF-Tool wieder aktiviert werden
- Backup Serial Flash kann einfach durch Anschluss des SF100 Programmierers aktualisiert werden
Anwendungshinweise
1.) Stellen Sie sicher, dass die Dreiecksmarkierung auf der unteren linken Leiterplatte auf die Dreiecksmarkierung auf den DediProg-Geräten ausgerichtet ist.
Für eine detailliertere Einschubrichtung, laden Sie bitte das Dokument unten herunter
Achtung! Eine falsche Installation des Steckadapter kann zu Schäden am Gerät und an dem Stecker führen.
2.) Richten Sie die Pin 1 Markierung auf dem Sockel mit dem Pin 1 des ICs aus. Drücken Sie die Oberseite des Sockels nach unten, um den IC einzusetzen.
Prüfen Sie die Verbindung zwischen dem Sockel und dem Gerät visuell. Wenn die Verbindung korrekt ist, ist das Gerät bereit für die Programmierung.
3.) Für die Handhabung des Sockels wird die Verwendung eines Pick-up-Tools empfohlen. Berühren Sie die Platine nicht direkt, da Schmutz und Statik zu Fehlern bei der Programmierung des Geräts führen können.
4.) Bitte entfernen Sie den Adapter nach Beendigung der Arbeit vom Gerät.
Kompatibilität
Der BBF SO16W Test Clip wird häufig in Kombination mit dem Backup Boot Flash Tool verwendet, um Bios Code zu entwickeln oder Desktop und Notebook mit Serial Flash zu reparieren.
- Kompatibel mit den meisten Anwendungen (keine Hardware-Modifikation erforderlich)
- Kompatibel mit SO16W-Gehäuse
- Kompatibel mit den meisten Anwendungen (keine Hardwaremodifikation erforderlich).
- Kompatibel mit SO8N (150 mils) und SO8W (200 mils) Paket.
