Siglent Funktionsgenerator SDG8004A

Produktnummer: SDG8004A

4-Kanal-Arbiträrsignalgenerator mit 16-Bit-Auflösung, bis zu 5 GHz Ausgangsfrequenz, 10/12 GSa/s und bis zu 4 Gpts Speicher pro Kanal. Umfangreiche Modulations- und Sequenzierungsfunktionen.

Staffelpreise auf Anfrage!

56.800,00 € Netto

67.592,00 € inkl. MwSt.

Lieferzeit 1 bis 3 Tage

inkl. Mwst.

Modell

Abholung kurzfristig möglich

Versand & Zahlung

Weitere Informationen

Funktionsgenerator SDG8004A

Angebot

Beschreibung

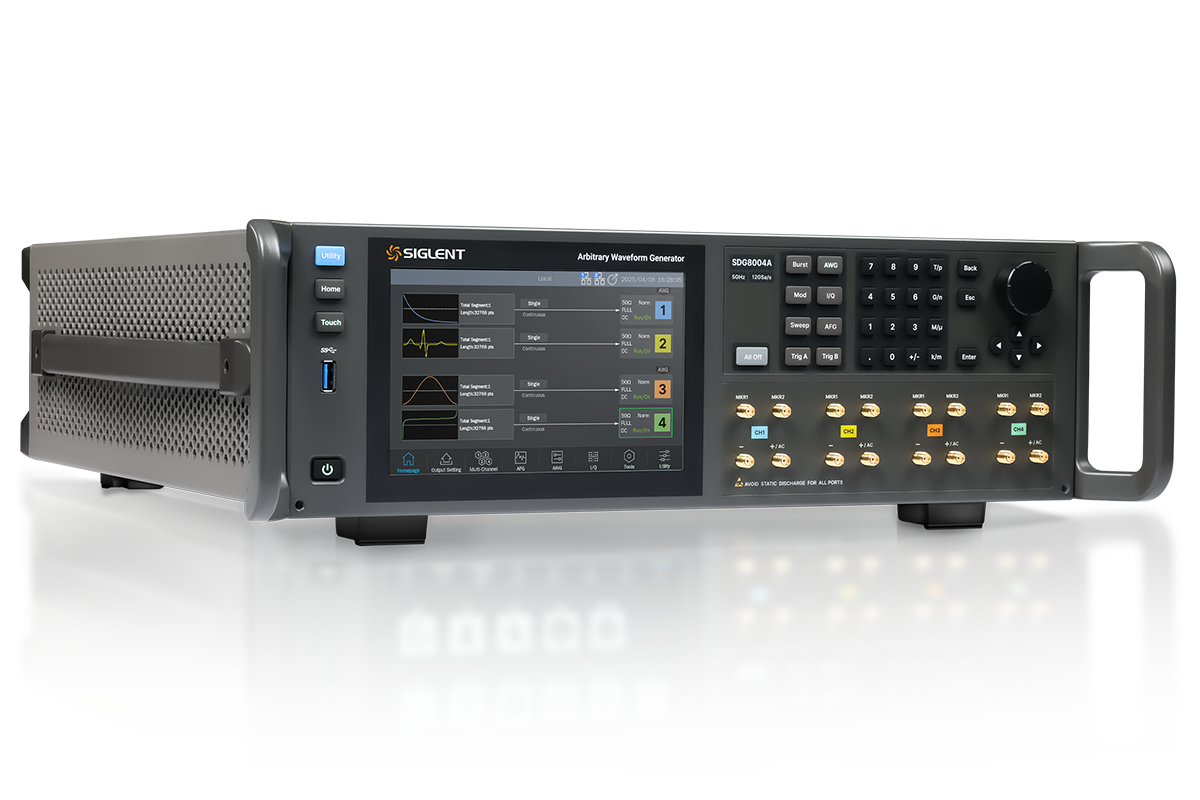

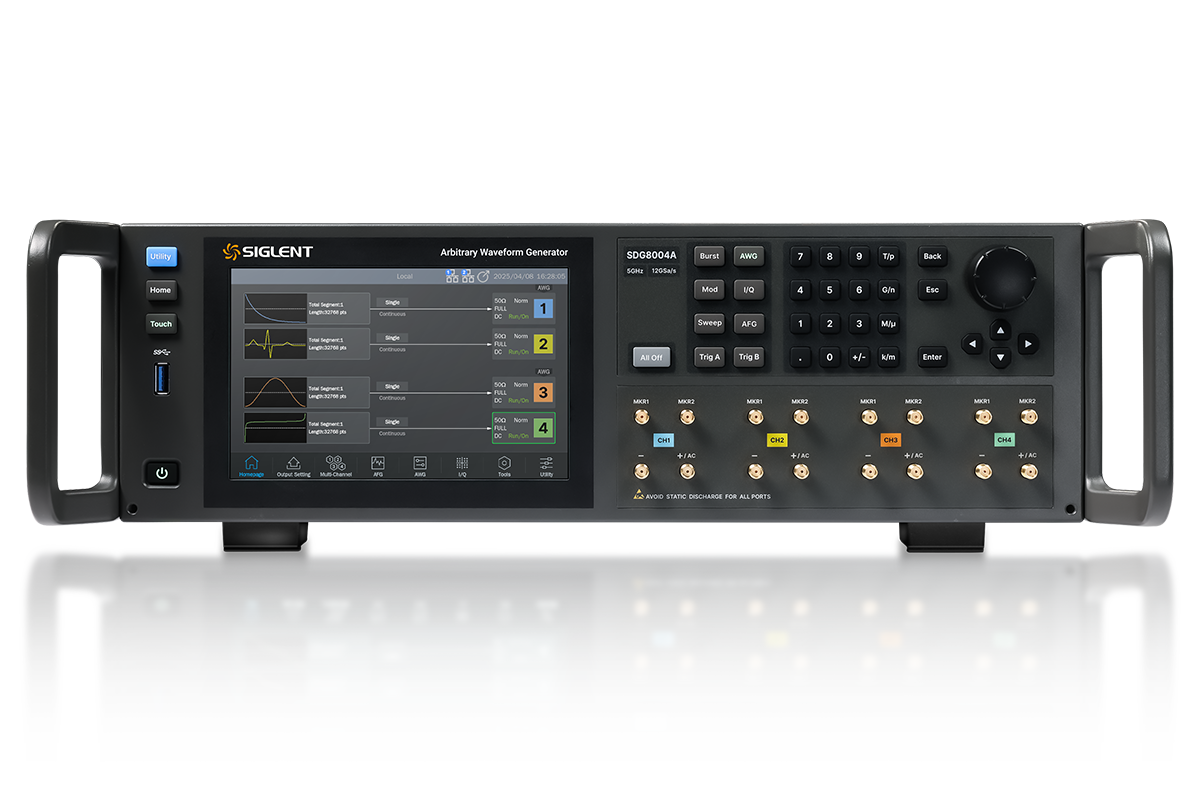

Der SDG8004A ist ein hochauflösender 4-Kanal-Funktions- und Arbiträrsignalgenerator der SDG8000A-Serie. Das Gerät wurde für anspruchsvolle Entwicklungs- und Testanwendungen entwickelt und liefert Ausgangsfrequenzen bis zu 5 GHz (5 GHz bei 12 GSa/s, 4 GHz bei 10 GSa/s) mit einer vertikalen Auflösung von bis zu 16 Bit. Seine Architektur ermöglicht bis zu 4 Gpts Signalspeicher pro Kanal, einen modularen IQ-Ausgang und eine Modulationsbandbreite von bis zu 2 GHz. Die Bedienung erfolgt über den integrierten 7-Zoll-Touchscreen; zu den Schnittstellen gehören USB Host/Device und LAN, GPIB ist optional erhältlich. Typische Anwendungen sind HF- und Kommunikationstests, IoT/Bluetooth/WLAN-Simulationen, 5G/LTE-Signalgenerierung sowie präzise Impuls- und serielle Datensimulationen.

Merkmale

Teil der SDG8000A-Serie, 4 analoge Ausgänge
Maximale Ausgangsfrequenz 4 GHz bei 10 GSa/s, bis zu 5 GHz bei 12 GSa/s (optional)
Interpolierte Abtastrate 10 GSa/s, optional 12 GSa/s im IQ-Modus
16-Bit-Vertikalauflösung
Bis zu 4 Gpts-Wellenformspeicher pro Kanal (konfigurierbar)
Vektorsignalbandbreite bis zu 2 GHz, integrierte digitale Modulation
Integrierte Mehrpuls-, Mehrton- und Chirp-/LFM-Funktionen

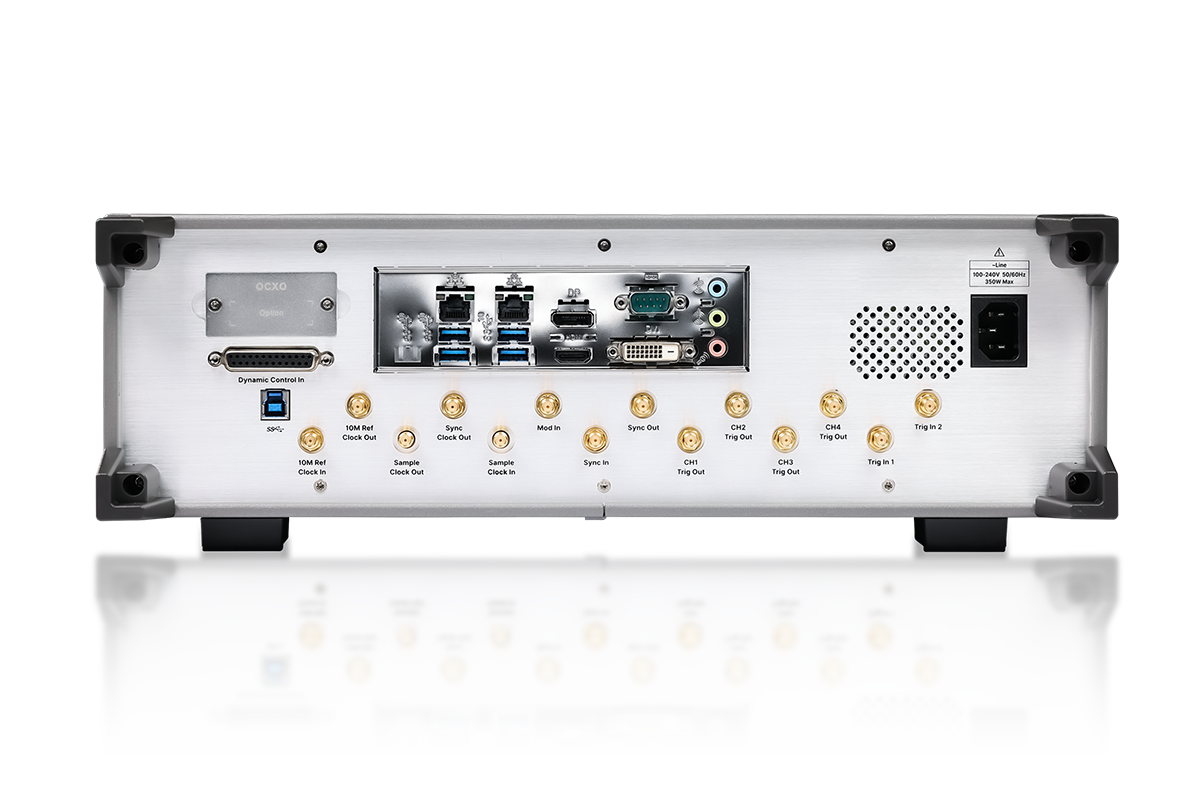

7-Zoll-Touchdisplay, USB-Host/Gerät und LAN; GPIB optional
Umfangreiche integrierte Wellenformen und Sequenzierungsfunktionen serienmäßig

Der SDG8004A wurde speziell für Entwickler und Testlabore konzipiert, die breitbandige und hochpräzise Signale benötigen. Die Kombination aus 16-Bit-Auflösung, interpolierter Abtastrate (10 GSa/s, optional 12 GSa/s im IQ-Modus) und bis zu 4 Gpts Speicher pro Kanal ermöglicht lange, detaillierte Signalverläufe auch bei hoher Bandbreite. Das Gerät verfügt über umfangreiche interne Funktionen wie Mehrpuls-, Mehrton-, Chirp/LFM- und Sequenzierungs- sowie Segmentwiedergabe für komplexe Testsequenzen. Integrierte digitale Modulation und Kompatibilität mit standardisierten Kommunikationsformaten ermöglichen die direkte Ausgabe von Bluetooth-, OFDM-, LTE- oder WLAN-Signalen in Verbindung mit entsprechender Softwareunterstützung. Diskriminierte Single-Ended- und Differenzausgänge sowie standardisierte Steuer- und Datenschnittstellen stehen für Testaufbauten zur Verfügung. Typische Anwendungen umfassen die Entwicklung von Funkmodulen, das Testen von HF-Frontends, Impulstests in der Automobilindustrie und die Validierung von seriellen Hochgeschwindigkeitsverbindungen.

Produktvideo

SIGLENT stellt den neuen Hochleistungs-AWG für HF- und beliebige Signalgenerierung vor

Technische Daten

Gerätespezifikation	SDG8004A
Produktnummer	SDG8004A
Serie	SDG8000A
Kanäle	4
Vertikale Auflösung	16-Bit
Abtastrate	10 GSa/s (interpoliert), optional 12 GSa/s (IQ-Modus)
Maximale Ausgangsfrequenz	4 GHz bei 10 GSa/s; 5 GHz bei 12 GSa/s
Wellenformspeicher	Standardmäßig 2 Gpts/pro Kanal, optional 4 Gpts/pro Kanal
Modulationsbandbreite	Bis zu 2 GHz (Basisbandmodulation)
Anzeige	7-Zoll-Farb-Touchscreen
Schnittstellen	USB-Host/Gerät, LAN; GPIB optional
Interner Speicher	250 GB SSD (Standardkapazität/konfigurierbar)

Modellvergleich	SDG8002A	SDG8004A
Kanäle	2	4
Maximale Ausgangsfrequenz	4 GHz bei 10 GSa/s; 5 GHz bei 12 GSa/s	4 GHz bei 10 GSa/s; 5 GHz bei 12 GSa/s
Abtastrate	10 GSa/s, optional 12 GSa/s (IQ-Modus)	10 GSa/s, optional 12 GSa/s (IQ-Modus)
Vertikale Auflösung	16-Bit	16-Bit
Wellenformspeicher (pro Kanal)	2 Gpts (Standard), optional 4 Gpts	2 Gpts (Standard), optional 4 Gpts
