459,00 €*
- 1 Jahr Garantie
Lieferzeit: 2-5 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Beschreibung

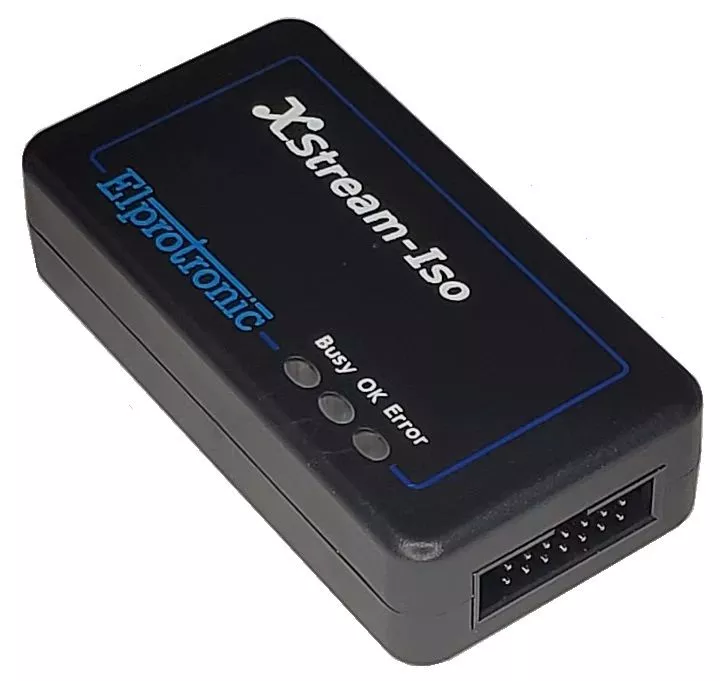

Der FlashPro-430 (XS) Programmer von der XStream-ISO Serie ermöglicht eine schnelle und einfache Programmierung von Microcontroller der MSP430 Serie von Texas Instruments. Dabei kann abhängig vom Zielbaustein eine Kommunikationsgeschwindigkeit von bis zu 20 MHz (1 Mbytes/s) erreicht werden. Mit dem XStream-ISO kann eine Strommessung bis zu 20 uA im laufenden Betrieb durchgeführt werden, um den Stromverbrauch und die Batterielaufzeit eines Systems zu ermitteln. Die XStreamPro-ISO Serie erweitert diese Funktion und ist auch in der Lage Ruheströme bis zu 50nA zu messen. Darüber hinaus besitzt die XStream-Iso Serie über eine 2500V galvanische Trennung.
Features
- Unterstützt JTAG-, cJTAG- und SWD-Kommunikation (ARM).
- Unterstützt JTAG-, SBW- und BSL-Kommunikation (MSP430).
- Unterstützt JTAG/SPI/TPI/PDI/UPDI/SWIM-Kommunikation (STM8/AVR/PIC)
- Unterstützt die Debug-Schnittstellenkommunikation (SimpleLink).
- Unterstützt JTAG- und SCI-BOOT-Kommunikation (C2000).
- Unterstützt QSPI und SPI für externen Flash-Speicher.
- USB-Konnektivität.
- Externe Flash-Programmierung über SPI für serielle Flash-Speicher von Adesto, Cypress, GigaDevice, ISSI, Macronix, Microchip, Micron und Winbond.
- Stromversorgung über Adapter verfügbar, bis zu 200 mA.
- Strommessung von 20 uA bis 200 mA.
- Integrierte galvanische Trennung zwischen PC und Zielen.
- IAR EW430-Debugging-Unterstützung.
- CMSIS-DAP 2.0 ARM-Debugger enthalten (IAR EWARM, Keil uVision usw. Debugging-Unterstützung). Debugger-Funktionen.
- Gang Programming mit bis zu 64 Programmiergeräte können an einen PC angeschlossen werden.
- Betriebssysteme: Windows XP, 7, 8, 10 Debian Linux-Unterstützung für x86_64 (amd64) und armhf-Architekturen.
Unterstützte Chips
- MSP430 MCUs Serie von Texas Instruments
Verfügbare Software
CMSIS Debugger
Die ARM CMSIS-DAP 2.0 Interface Firmware unterstützt eine Vielzahl von IDEs wie Keil uVision etc. Die XStream-ISO Adapter bieten JTAG- und SWD-Kommunikation sowie eine SWO-Verfolgungsfunktion (12,5 Mbit/s / 32 kB Überlaufpuffer) und anpassbare Vcc von 1,7 bis 4,0 V.
Flash GUI
Die Flash Software bietet umfangreiche Speicheroptionen, einschließlich Löschen, Programmieren und Überprüfen, die auch mit einer automatischen Programmierfunktion verwendet werden können. Ausgewählte Flash-Daten können über Programmier Sequenzen hinweg beibehalten werden
Power Monitor
Überwachen Sie den Stromverbrauch und die Spannung in Echtzeit. Nach der Auswahl den Testbereich zeigth die Grafik den Stromverbrauch in Watt und die geschätzte jährliche Batteriebelastung in Amperestunden. Diese Funktion nur für mit ARM kompatiblen Adaptern zur Verfügung.
API DLL
Technische Daten
| Gerätespezifikation |  XStream-Iso |  XStreamPro-Iso |
|---|---|---|
| Suffix in der Produktteilenummer | XS- z.B. XS-FP-ARM | X2S- z.B. X2S-FP-ARM |
| Datenübertragungsgeschwindigkeit zum/vom Zielgerät | Bis zu 1 MB/s | Bis zu 1 MB/s |
| JTAG / SWD Hi Speed | Prog. 1-20 MHz | Prog. 1 - 20 MHz |
| Unterstützte Kommunikation. Schnittstellen (variieren je nach Software) | JTAG, cJTAG, SWD, SBW, BSL, DD, SPI, UART | JTAG, cJTAG, SWD, SBW, BSL, DD, SPI, UART |
| DLL zum Debuggen | MSP430, ARM (IAR EW-ARM) | MSP430, ARM (IAR EW-ARM) |
| Interner Speicher (für Standalone, Sicherheit) | - | 24 MB Flash |
| RAM-Puffer für Echtzeitüberwachung (Strom, Spannung) | 32 kB RAM | 32 kB RAM |
| Galvanische Trennung zwischen PC und Zielgerät | Ja | Ja |
| Vcc- und I/O-Bereich | 1,65–4,0 V | 1,2–4,0 V |
| Vcc wird vom Adapter zum Zielgerät bereitgestellt | Bis zu 200 mA | Bis zu 200 mA |
| Icc-Strommessung | 20 uA bis 200 mA | 50 nA bis 200 mA |
| Kommunikation über USB 2.0 Full Speed | Ja | Ja |
| Kommunikation über LAN (Ethernet) | - | Ja |
| Adapter mit Strom versorgt | USB +5V | USB +5V oder PoE +48V |
| E/A-Leitungen im 3-Zustand | Ja, Pullup 1M zu Vcc | Ja |
| Stromleitung im 3-Zustand | - | Ja |
| Bis zu 64 Adapter können an einen PC angeschlossen werden | Ja | Ja |
| FCC-/CE-Testzertifizierung | Ja | Ja |
| Betriebssystem | Windows 32, 64bit und Linux | Windows 32, 64bit und Linux |
Modellübersicht der XStream-ISO Serie
| MCU Serie | MCU Hersteller | FlashPro-ARM GangPro-ARM | FlashPro-430 GangPro-430 | FlashPro-MSP | FlashPro-CC GangPro-CC | FlashPro-2000 | FlashPro-M | GangPro-M | FlashPro-X GangPro-X |
|---|---|---|---|---|---|---|---|---|---|
| MSP430, CC430 | Texas Instruments | X | ✓ | ✓ | X | X | X | X | ✓ |
| ARM MSP432 | Texas Instruments | ✓ | X | ✓ | X | X | X | X | ✓ |
| TMS320F28xx | Texas Instruments | X | X | X | X | ✓ | X | X | ✓ |
| Cxx Wireless Solution 8051 Core | Texas Instruments | ✓ | X | X | X | X | X | X | ✓ |
| Cxx Wireless Solution ARM Core | Texas Instruments | ✓ | X | X | X | X | X | X | ✓ |
| ARM STM32 | ST Microelectronics | ✓ | X | X | X | X | X | X | ✓ |
| ARM PAC5xx | Active Semi | ✓ | X | X | X | X | X | X | ✓ |
| ARM ADuCM | Analog Devices | ✓ | X | X | X | X | X | X | ✓ |
| ARM PSoC, FMxx | Infineon/ Cypress | ✓ | X | X | X | X | X | X | ✓ |
| ARM AT-SAMxx | Microchip (Atmel) | ✓ | X | X | X | X | X | X | ✓ |
| ARM 88MC2xx / 88MW3xx | Marvel | ✓ | X | X | X | X | X | X | ✓ |
| ARM MAX 326xx | Maxim | ✓ | X | X | X | X | X | X | ✓ |
| ARM nRFxx | Nordic Semiconductor | ✓ | X | X | X | X | X | X | ✓ |
| ARM iMX, Kinetis, LPCxx | NXP / Freescale | ✓ | X | X | X | X | X | X | ✓ |
| ARM Synergy | Renesas | ✓ | X | X | X | X | X | X | ✓ |
| ARM MAXxx | Silergy | ✓ | X | X | X | X | X | X | ✓ |
| ARM EFM32, EFR32, Sim3, EM3 | Silicon Labs | ✓ | X | X | X | X | X | X | ✓ |
| STM-8 | ST Microelectronics | X | X | X | X | X | ✓ | ✓ | ✓ |
| AVR | Microchip (Atmel) | X | X | X | X | X | ✓ | X | ✓ |
| PIC | Microchip | X | X | X | X | X | ✓ | X | ✓ |
| Serielle Flashs Via SPI | Adesto, Cypress, ISSI, Macronix, Microchip, Micron, Winbond | X | X | X | X | X | ✓ | ✓ | ✓ |
