Mit der optisch isolierten Sonde SigOFIT MOIP1000P (MOIP10P) können schnelle Schaltspannungen bei 1 GHz gemessen werden.
Staffelpreise auf Anfrage!
16.999,00 € Netto
20.228,81 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Auf Lager, Lieferzeit: 1-2 Tage
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Abholung heute in Forstinning b. München möglich
Demogerät verfügbar: Möchten Sie das Gerät testen? Fragen Sie uns, wir bieten Ihnen die Möglichkeit, das Gerät bis zu 2 Wochen lang zu testen.
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung
Die faseroptisch isolierte Sonde SigOFIT MOIP1000P (MOIP10P) ermöglicht die Messung von niedrigen und hohen Spannungen mit einer Bandbreite von 1 GHz und einem Gleichtaktpegel von bis zu 85 kVpk.Dank Micsigs exklusiver optischer Isolationstechnologie SigOFIT™ wird die SigOFIT-Sonde laserbetrieben und liefert im Gegensatz zu herkömmlichen Sonden, die nur Hochspannungssignale messen können, extrem hohe Gleichtaktunterdrückung (CMRR) und Isolationsspannungen. Die SigOFIT-Sonde kann mit verschiedenen Dämpfungsspitzen verwendet werden, um Differenzmessungen in Spannungsbereichen von ±0,01 V bis ±20 kV durchzuführen und so einen vollen Messbereich mit einem sehr hohen Signal-Rausch-Verhältnis zu erreichen. Halbleiterbauelemente der dritten Generation wie SiC und GaN können hohe Spannungen in wenigen Nanosekunden schalten, die hochenergetische, hochfrequente Oberschwingungen enthalten. Durch die Verwendung hochwertiger koaxialer Dämpfungsspitzen und branchenüblicher MCX- und MMCX-Steckverbinder unterdrücken SigOFIT-Sonden die durch hochfrequentes Gleichtaktrauschen verursachten Schwingungen perfekt.
Im Gegensatz zu Sonden der vorherigen Generation ermöglicht die SigOFIT Gen 3-Serie kalibrierungsfreie Messungen und benötigt keine automatische Nullpunktjustierung. Dies reduziert die Einrichtungszeit und ermöglicht es Ingenieuren, sofort mit den Messungen zu beginnen, bei gleichzeitig hervorragender Genauigkeit und Langzeitstabilität.
Darüber hinaus verfügt die MOIP1000P-Sonde über eine sehr niedrige Eingangsimpedanz von < 3 pF, ein sehr hohes Gleichtaktunterdrückungsverhältnis (DC: 180 dB, 1 GHz: 108 dB) und eine sehr genaue Gleichstromverstärkung von 1 %.
Merkmale
- Unterstützt alle BNC-Oszilloskope
- Bandbreite bis zu 1 GHz
- 180 dB Gleichtaktunterdrückung bei Gleichstrom
- über 108 dB Gleichtaktunterdrückung bei 1 GHz
- 85 kVspk Gleichtaktspannungsbereich
- Differenzeingangsspannungsbereich bis zu ±20 kV
- 1% Gleichstromverstärkungsgenauigkeit
- Verbesserte Temperaturstabilität
- Kalibrierungsfreie Messungen
- Keine automatische Nullstellung erforderlich
- Keine Temperaturdrift
- Der laserbetriebene Betrieb ermöglicht unterbrechungsfreie, hochpräzise Tests.
- Faserlänge: 2 m (anpassbare Faserlänge möglich).
- Kompatibel mit verschiedenen Dämpfungsgliedern, unterstützt Messungen von ±0,01 V bis
±20 kV (Differenzsignale; Messspannungsbereich ist anpassbar).
Anwendungsgebiete
- Entwurf von Motorantrieben und Leistungsumrichtern
- Entwurf von GaN-, SiC-Halb-/Vollbrückenbauelementen
- Auslegung von Wechselrichtern, USV-Anlagen und Schaltnetzteilen
- Sicherheitsprüfung für Hochspannungen und hohe Bandbreiten
- Bewertung von Leistungselektronik
- Stromshuntmessungen
- Fehlersuche bei elektromagnetischen Störungen (EMI) und elektrostatischer Entladung (ESD)
- Schwimmende Messungen
Weitere Informationen
CMRR
Die SigOFIT-Sonde weist ein hohes Gleichtaktunterdrückungsverhältnis (CMRR) von bis zu 108 dB bei 1 GHz auf.

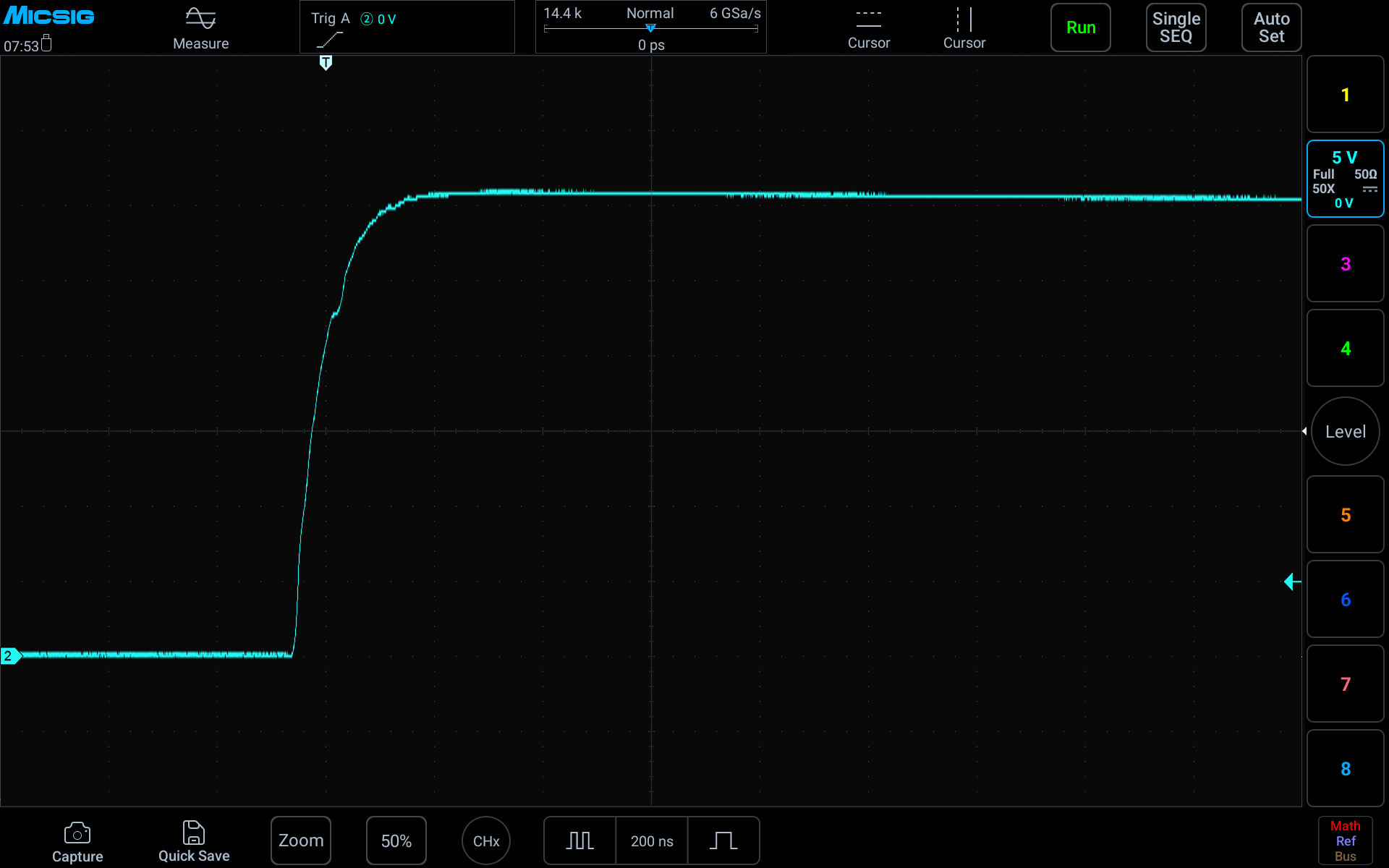

GaN geeignet
Die Micsig SigOFIT-Sonden wurden speziell für GaN und ähnliche Anwendungen entwickelt. Um den hohen Anforderungen gerecht zu werden, sind die Messleitungen kurz und die Eingangskapazität beträgt weniger als 3 pF.
Hohe Genauigkeit
Die SigOFIT-Sonde zeichnet sich durch hervorragende Amplituden-Frequenz-Eigenschaften aus, und die Genauigkeit der Gleichstromverstärkung liegt unter 1 %. Der maximale Rauschpegel innerhalb des Messbereichs beträgt <0,3 mVrms, und die Nullpunktdrift liegt unter 0,1 %.
Für Halbleiter der dritten Generation
SiC- und GaN-Bauelemente können hohe Spannungen in wenigen Nanosekunden schalten, und das Signal kann hochenergetische, hochfrequente Harmonische aufweisen.
Technische Daten
| Modellvergleich | MOIP200P | MOIP350P | MOIP500P | MOIP1000P | MOIP1200P |
|---|---|---|---|---|---|
| Bandbreite | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,2 GHz |
| Aufstiegszeit | ≤1,5 ns | ≤1ns | ≤800ps | ≤450ps | ≤350ps |
| CMRR | Gleichstrom: 180 dB 200 MHz: 122 dB | Gleichstrom: 180 dB 350 MHz: 118 dB | Gleichstrom: 180 dB 500 MHz: 114 dB | Gleichstrom: 180 dB 1 GHz: 108 dB | Gleichstrom: 180 dB 1,2 GHz: 106 dB |
| Differenzspannungsbereiche | 20X: ±10V 50X: ±25V 100x: ±50 V200x: ±100 V 500X: ±250 V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V |
50X: ±25V 100x: ±50 V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V200x: ±100 V 500X: ±250 V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V200x: ±100 V 500X: ±250V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V200x: ±100 V 500X: ±250 V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V |
| Lärm | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms | <0,45 mVrms | <0,45 mVrms |
| Stromversorgung | USB Typ-C, Gleichstrom: 12 V | USB Typ-C, Gleichstrom: 12 V | USB Typ-C, Gleichstrom: 12 V | USB Typ-C, Gleichstrom: 12 V | USB Typ-C, Gleichstrom: 12 V |
| Genauigkeit der Gleichstromverstärkung | 1 % | 1 % | 1 % | 1 % | 1 % |
| Gleichtaktspannungsbereich | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk |
| Kabellänge | 2 m (anpassbar) | 2 m (anpassbar) | 2 m (anpassbar) | 2 m (anpassbar) | 2 m (anpassbar) |
Spezifikationsdämpfer
| Sondenspitze | Dämpfung | Differenzspannungsbereich (MOIP200P/350P/500P/1000P/1200P) | Eingangsimpedanz |
|---|---|---|---|
| OP20 | 2X/20X | ±1 V / ±10 V | 4,47 MΩ || ≤ 4 pF |
| OP50 | 5x/50x | ±2,5 V / ±25 V | 4,19 MΩ || ≤ 2 pF |
| OP100 | 10x/100x | ±5 V / ±50 V | 4,10 MΩ || ≤ 2 pF |
| OP200 | 20x/200x | ±10 V / ±100 V | 8MΩ || ≤ 1pF |
| OP500 | 50x/500x | ±25 V / ±250 V | 5MΩ || ≤ 1pF |
| OP1000 | 100x/1000x | ±50 V / ±500 V | 20,94 MΩ || ≤ 1 pF |
| OP2000 | 200X/2000X | ± 100 V / ± 1000 V | 20,52 MΩ || ≤ 1 pF |
| OP5000 | 500X/5000X | ± 250 V / ± 2500 V | 40,82 MΩ || ≤1 pF |
| OP10000 | 1000X/10000X | ± 500 V / ± 5000 V | 40,82 MΩ || ≤ 1 pF |
| OP20000 | 2000X/20000X | ±1000 V / ±10000 V | 120 MΩ / 2 pF |
| OP30000 | 3000X/30000X | ±1500 V / ±15000 V | 180 MΩ / 1 pF |
| OP40000 | 4000X/40000X | ±2000 V / ±20000 V | 240 MΩ / 1 pF |
| OP5000-RF | 500X/5000X | ±250 V / ±2500 V |
Sondenspitzen

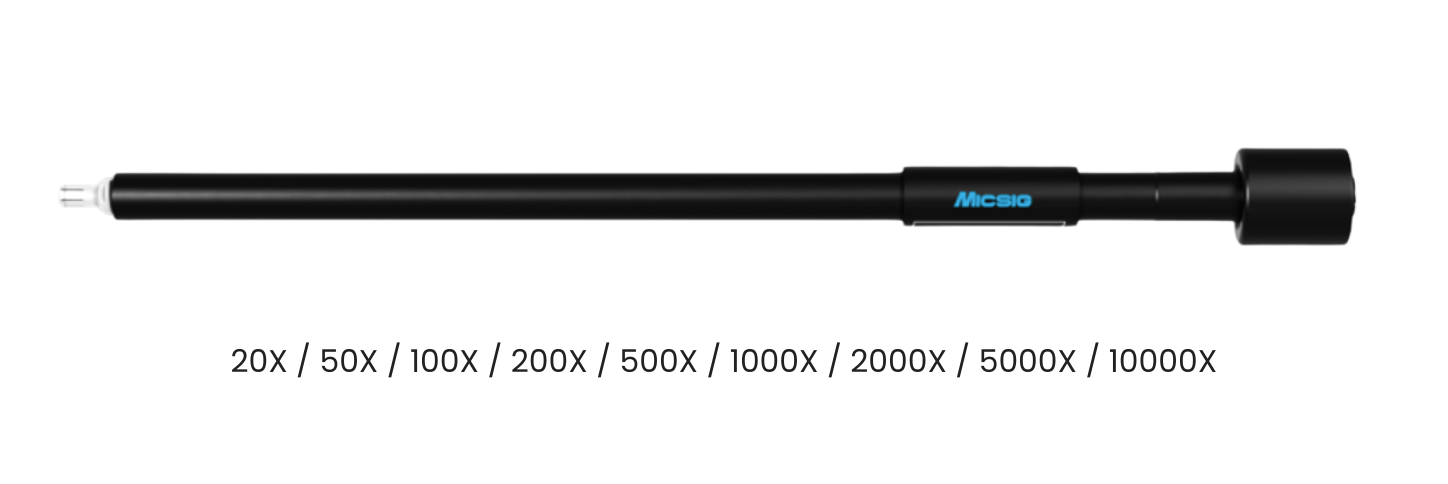

SigOFIT OP20-1G Tastkopfspitze (20X | 1 GHz)
Artikelnr: OP20-1G
Die OP20-1G ist eine 20X Dämpfungsspitze mit 1 GHz Bandbreite für die Micsig SIGOFIT Glasfaser isolierte Serie.
653,31 €*
SigOFIT OP50-1G Tastkopfspitze (50X | 1 GHz)
Artikelnr: OP50-1G
Die OP50-1G ist eine 50X Dämpfungsspitze mit 1 GHz Bandbreite für die Micsig SIGOFIT Glasfaser isolierte Serie.
653,31 €*
SigOFIT OP100-1G Dämpfungsspitze (100X | 1 GHz )
Artikelnr: OP100-1G
Die OP100-1G ist eine 100X Dämpfungsspitze mit 1 GHz Bandbreite für die Micsig SIGOFIT Glasfaser isolierte Serie.
653,31 €*
SigOFIT OP2000-1G Tastkopfspitze (2000X | 1 GHz)
Artikelnr: OP2000-1G
Die OP2000-1G ist eine 2000X Dämpfungsspitze mit 1 GHz Bandbreite für die Micsig SIGOFIT Glasfaser isolierte Serie.
712,81 €*
SigOFIT OP5000-1G Tastkopfspitze (5000X | 1 GHz)
Artikelnr: OP5000-1G
Die OP5000-1G ist eine 5000X Dämpfungsspitze mit 1 GHz Bandbreite für die Micsig SIGOFIT Glasfaser isolierte Serie.
974,61 €*
SigOFIT OP10000-1G Tastspitze (10000x | 1 GHz)
Artikelnr: OP10000-1G
Die OP10000-1G ist eine 10000-fache Dämpfungsspitze mit 1 GHz Bandbreite für die faseroptisch isolierte Micsig SIGOFIT-Serie.
974,61 €*

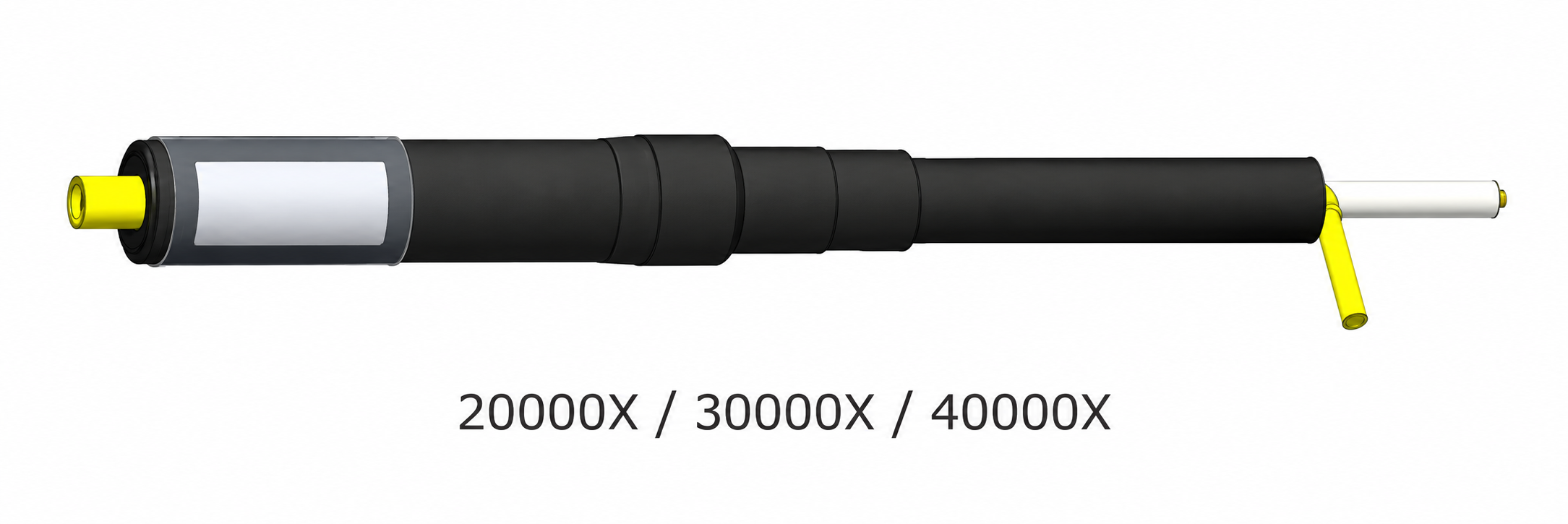

SigOFIT OP20000-2 Dämpfungsspitze (20000x | 200 MHz)
Artikelnr: OP20000-2
Die OP20000-2 ist eine 20000X Dämpfungsspitze mit 200 MHz Bandbreite für die Micsig SIGOFIT Glasfaserisolierte Serie.
2.259,81 €*
SigOFIT OP30000-2 Dämpfungsspitze (30000x | 200 MHz)
Artikelnr: OP30000-2
Die OP30000-2 ist eine 30000-fache Dämpfungsspitze mit 200 MHz Bandbreite für die faseroptisch isolierte Serie Micsig SIGOFIT.
2.259,81 €*
SigOFIT OP40000-2 Dämpfungsspitze (40000x | 200 MHz)
Artikelnr: OP40000-2
Die OP40000-2 ist eine 40000X Dämpfungsspitze mit 200 MHz Bandbreite für die Micsig SIGOFIT Glasfaserisolierte Serie.
2.259,81 €*

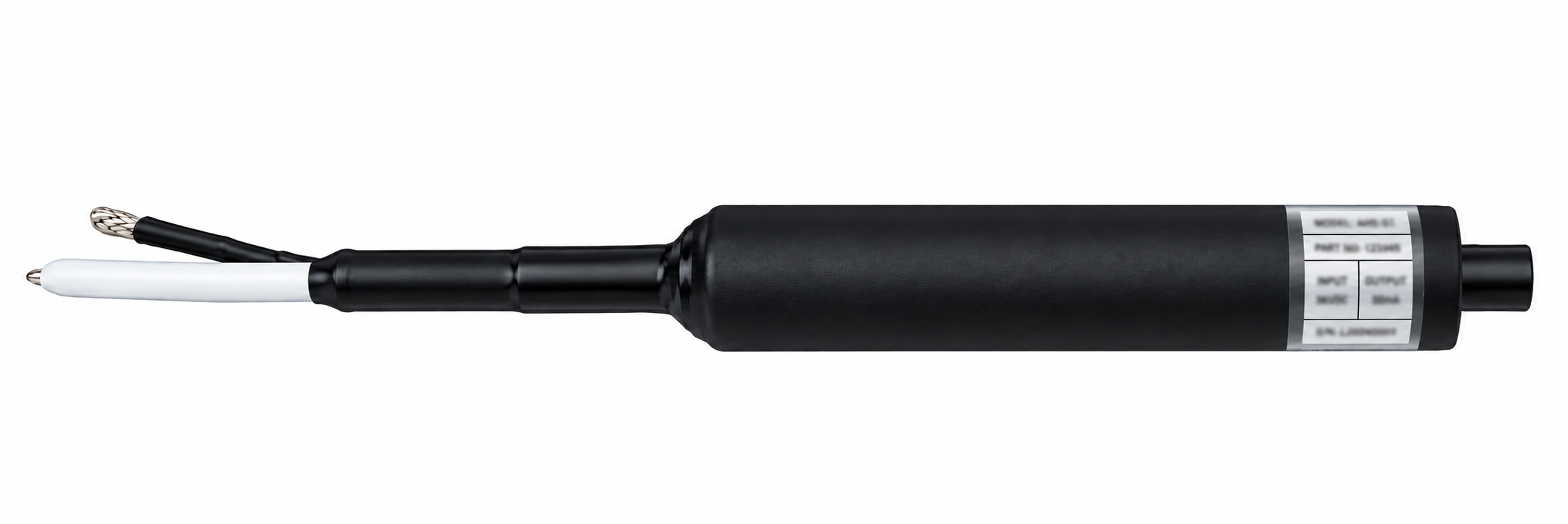

SigOFIT OP5000-HF-Dämpfungsglied (300 kHz-50 MHz/5 kV)
Artikelnr: OP5000-RF
Die OP5000-RF ist eine Dämpfungsspitze mit 50 MHz Bandbreite für die faseroptisch isolierte Serie Micsig SIGOFIT.
1.545,81 €*

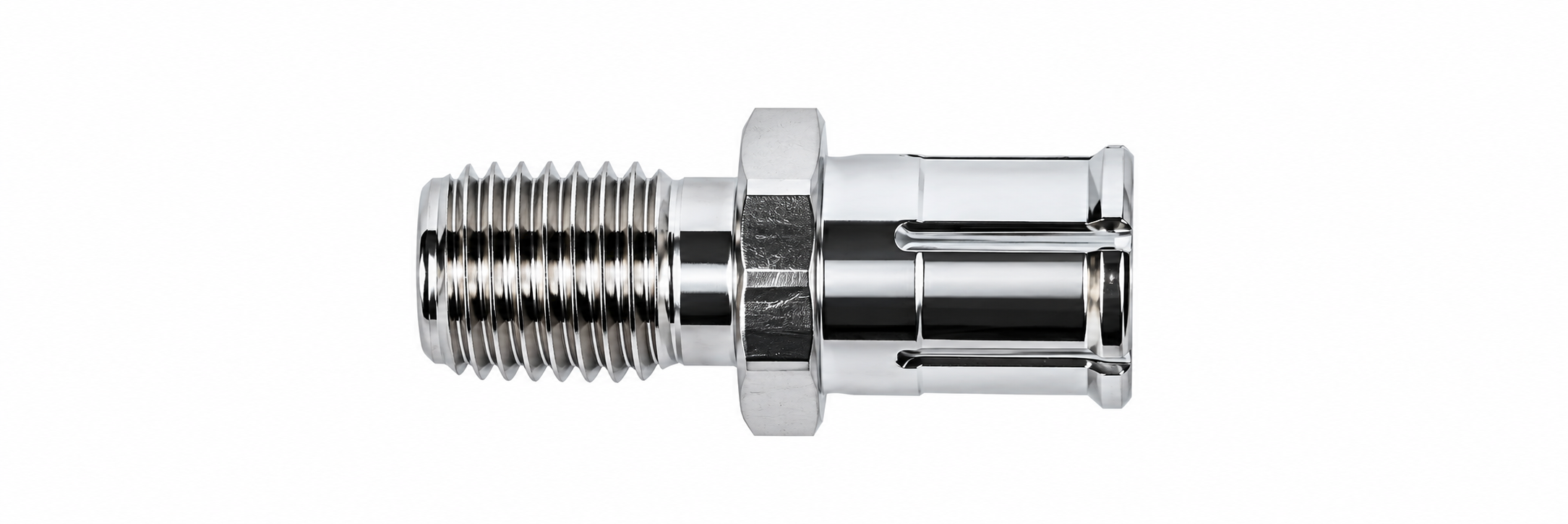

SigOFIT OP-SMA-Adapter
Artikelnr: OP-SMA
Der Micsig OP-SMA-Adapter bietet eine direkte SMA-Konnektivität für SigOFIT MOIP-Sonden und ermöglicht so präzise Messungen von Signalen mit niedrigem Pegel sowie HF-Tests.
189,21 €*
Zubehör
MCX 5hole set
Artikelnr: MCX-5-hole-set
Das Micsig MCX 5 hole set besteht aus einen 5 Loch MCX Adapter und ein Set Pin Headers.
53,55 €*
MCX Extension Kabelsatz
Artikelnr: MCX-ext-cable-set
Der MCX Extension Kabelsatz enthält einen Pin Header, 2x Leitungsverlängerungen und DuPont Clips.
53,55 €*
MCX IC Clip Set
Artikelnr: MCX-IC-Clip-Set
Das MCX IC Clip Set ist mit allen MCX Dämpfungsspitzen der SigOFIT Sondenserie kompatibel.
53,55 €*
MCX Leads
Artikelnr: MCX-Leads
1 Stück MCX Leads passend für die optisch isolierten Tastköpfe der SigOFIT Serie.
11,90 €*
MCX Set
Artikelnr: MCX-set
Das Micsig MCX Set beinhaltet 5x MCX Buchsen und 1x MCX Solder Lead kompatibel mit allen SigOFIT MCX Dämpfungsspitzen
47,60 €*
MCX Sockets
Artikelnr: MCX-Sockets
1 Stück MCX Socket passend für die optisch isolierten Tastköpfe der SigOFIT Serie.
11,90 €*
MMCX Extension Kabelsatz
Artikelnr: MMCX-ext-cable-set
Der MMCX Extension Kabelsatz enthält einen Pin Header, 2x Leitungsverlängerungen und DuPont Clips.
53,55 €*
MMCX IC Clip Set
Artikelnr: MMCX-IC-Clip-Set
Das MMCX IC Clip Set ist mit allen MMCX Dämpfungsspitzen der SigOFIT Sondenserie kompatibel.
53,55 €*
MMCX Leads
Artikelnr: MMCX-Leads
1 Stück MMCX Lead passend für die optisch isolierten Tastköpfe der SigOFIT Serie.
11,90 €*
MMCX Set
Artikelnr: MMCX-Set
Das Micsig MMCX Set beinhaltet 5x MMCX Buchsen und 1x MMCX Solder Lead kompatibel mit allen SigOFIT MMCX Dämpfungsspitzen
47,60 €*
MMCX Sockets
Artikelnr: MMCX-Sockets
1 Stück MMCX Socket passend für die optisch isolierten Tastköpfe der SigOFIT Serie.
11,90 €*
MS-Adapter-12V2.5A Netzteil
Artikelnr: MS-Adapter-12V2.5A
Dieses Netzteil ist für SigOFIT Tastköpfe geeignet verfügt über einen USB C Ausgang mit festen 12V & 2,5A.
71,40 €*
RS-485 set (SigOFIT)
Artikelnr: RS-485 set
Das RS-485 set ermöglicht SigOFIT Sonden den Empfang von RS-485 Befehlen, um automatisch die Nullstellenkalibrierung oder die Bereichsumschaltung zu aktivieren.
107,10 €*
