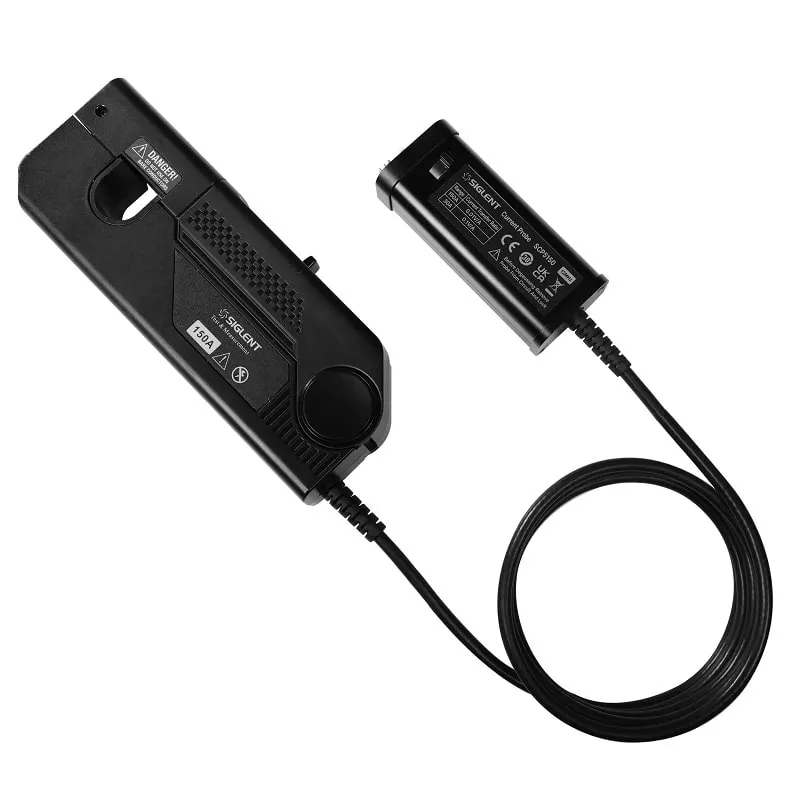

Siglent SCP5150 Stromtastkopf mit einer Bandbreite von 12 MHz
Beschreibung
Bei dem SCP5150 handelt es sich um einen Stromtastkopf mit einer Bandbreite von 12 MHz. Diese Sonde hat eine Anstiegszeit von ≤ 29 ns, sowie einen Maximalstrom von 300 A.
Kompatibel mit folgenden Oszilloskopserien
- SDS7000A
- SDS6000A
- SDS6000L
- SDS5000X
- SDS3000X
Technische Daten
Sondenvergleich | SCP5030 | SCP5030A | SCP5150 | SCP5500 |
---|---|---|---|---|
Bandbreite | DC-50MHz | DC-100MHz | DC-12MHz | DC-2MHz |
Anstiegszeit | ≤ 7nS | ≤ 3.5nS | ≤ 29nS | ≤ 175nS |
Max. effektiver AC-Wert | 30 Arms | 30 Arms | 150 Arms | 500 Arms |
Peak-Peak Wert | 50 A | 50 A | 300 A | 750 A |
Reichweite | 5A(1X)/30A(10X) | 5A(1X)/30A(10X) | 30A(10X)/150A(100X) | 75A(10X)/500A(100X) |
Überlastungswert | 5A(≥5A) 30A(≥50A) | 5A(≥5A) 30A(≥50A) | 30A(≥30A) 150A(≥300A) | 75A(≥75A) 500A(≥750A) |
Transferquote | 5A(1V/A) 30A(0.1V/A) | 5A(1V/A) 30A(0.1V/A) | 30A(0.1V/A) 150A(0.01V/A) | 75A(0.1V/A) 500A(0.01V/A) |
Auflösung der Messung | 5A(1mA) 30A(10mA) | 5A(1mA) 30A(10mA) | 30A(10mA) 150A(100mA) | 75A(10mA) 500A(100mA) |
DC-Genauigkeit | 5A(±1%±1mA) 30A(±1%±10mA) | 5A(±1%±1mA) 30A(±1%±10mA) | 30A(±1%±10mA) 150A(±1%±100mA) | 75A(±1%±10mA) 500A(±1%±100mA) |
Max. Nennspannung zur Erde | 300V CAT I | 300V CAT I | 300V CAT III 600V CAT II | 300V CAT III 600V CAT II |
Leitungsdurchmesser Max. | 5mm | 5mm | 20mm | 20mm |
Stromversorgung | Direkte Stromversorgung durch das Oszilloskop über SAPBUS | Direkte Stromversorgung durch das Oszilloskop über SAPBUS | Direkte Stromversorgung durch das Oszilloskop über SAPBUS | Direkte Stromversorgung durch das Oszilloskop über SAPBUS |
Gewicht | 270g | 270g | 475g | 475g |
