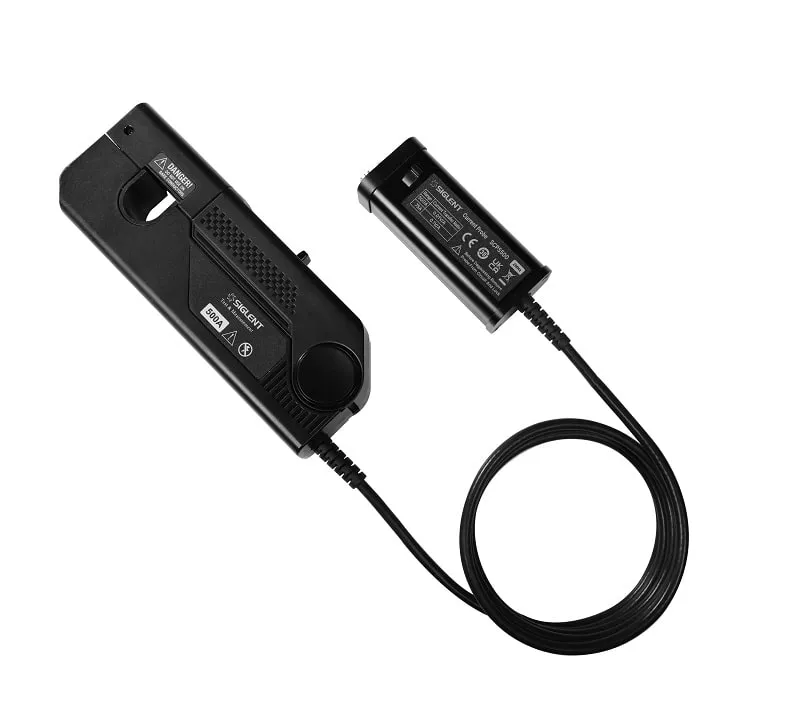

Siglent SCP5500 Stromtastkopf mit einer Bandbreite von 2 MHz
Beschreibung
Bei dem SCP5500 handelt es sich um einen Stromtastkopf mit einer Bandbreite von 2 MHz. Diese Sonde hat eine Anstiegszeit von ≤ 175 ns, sowie einen Maximalstrom von 750 A.
Kompatibel mit folgenden Oszilloskopserien
- SDS7000A
- SDS6000A
- SDS6000L
- SDS5000X
- SDS3000X
Technische Daten
Sondenvergleich | SCP5030 | SCP5030A | SCP5150 | SCP5500 |
---|---|---|---|---|
Bandbreite | DC-50MHz | DC-100MHz | DC-12MHz | DC-2MHz |
Anstiegszeit | ≤ 7nS | ≤ 3.5nS | ≤ 29nS | ≤ 175nS |
Max. effektiver AC-Wert | 30 Arms | 30 Arms | 150 Arms | 500 Arms |
Peak-Peak Wert | 50 A | 50 A | 300 A | 750 A |
Reichweite | 5A(1X)/30A(10X) | 5A(1X)/30A(10X) | 30A(10X)/150A(100X) | 75A(10X)/500A(100X) |
Überlastungswert | 5A(≥5A) 30A(≥50A) | 5A(≥5A) 30A(≥50A) | 30A(≥30A) 150A(≥300A) | 75A(≥75A) 500A(≥750A) |
Transferquote | 5A(1V/A) 30A(0.1V/A) | 5A(1V/A) 30A(0.1V/A) | 30A(0.1V/A) 150A(0.01V/A) | 75A(0.1V/A) 500A(0.01V/A) |
Auflösung der Messung | 5A(1mA) 30A(10mA) | 5A(1mA) 30A(10mA) | 30A(10mA) 150A(100mA) | 75A(10mA) 500A(100mA) |
DC-Genauigkeit | 5A(±1%±1mA) 30A(±1%±10mA) | 5A(±1%±1mA) 30A(±1%±10mA) | 30A(±1%±10mA) 150A(±1%±100mA) | 75A(±1%±10mA) 500A(±1%±100mA) |
Max. Nennspannung zur Erde | 300V CAT I | 300V CAT I | 300V CAT III 600V CAT II | 300V CAT III 600V CAT II |
Leitungsdurchmesser Max. | 5mm | 5mm | 20mm | 20mm |
Stromversorgung | Direkte Stromversorgung durch das Oszilloskop über SAPBUS | Direkte Stromversorgung durch das Oszilloskop über SAPBUS | Direkte Stromversorgung durch das Oszilloskop über SAPBUS | Direkte Stromversorgung durch das Oszilloskop über SAPBUS |
Gewicht | 270g | 270g | 475g | 475g |
