2‑kanaliger Funktions‑/Willkürgenerator mit 16‑Bit, bis 5 GHz RF‑Ausgang, bis 12 GSa/s Interpolation, große Speichertiefe und integrierter 250 GB SSD.
Staffelpreise auf Anfrage!
45.800,00 € Netto
54.502,00 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 3-4 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Modell
Beschreibung
Der SDG8002A ist ein professioneller 2‑kanaliger Funktions‑ und Arbitrary‑Generator mit 16‑Bit Auflösung und hoher RF‑Performance. Er liefert interpolierte Abtastraten bis 10 GSa/s (optional 12 GSa/s für IQ‑Modi) und erzeugt RF‑Ausgänge bis 5 GHz. Die Hardware kombiniert eine große Speichertiefe pro Kanal, EasyPulse‑Technologie für jitterarme Pulsformen sowie Single‑Ended‑ und Differenzausgänge. Bedienung erfolgt über das 7" Touchdisplay oder über standardisierte Schnittstellen (USB Host/Device, LAN, optional GPIB). Eingebaute SSD‑Kapazität und WebServer‑Funktionen vereinfachen Datenspeicherung und Remote‑Betrieb.
Features
- 2 Kanäle mit Single‑Ended und Differenzausgängen
- 16‑Bit vertikale Auflösung für hohe Signaltreue
- Interpolierte Abtastraten bis 10 GSa/s, optional 12 GSa/s (IQ‑Modus)
- RF‑Ausgang bis zu 5 GHz (je nach Abtastrate)
- EasyPulse‑Technologie für jitterarme Rechteck‑/Impulssignale
- Multi‑Pulse, Multi‑Tone und Chirp‑Funktionen
- Bis zu 2 Gpts Speichertiefe pro Kanal (optionale 4 Gpts)
- 196 integrierte Willkürsignale und umfangreiche Sequenzfunktionen
- 7" Touchdisplay, integrierte 250 GByte SSD und WebServer‑Steuerung

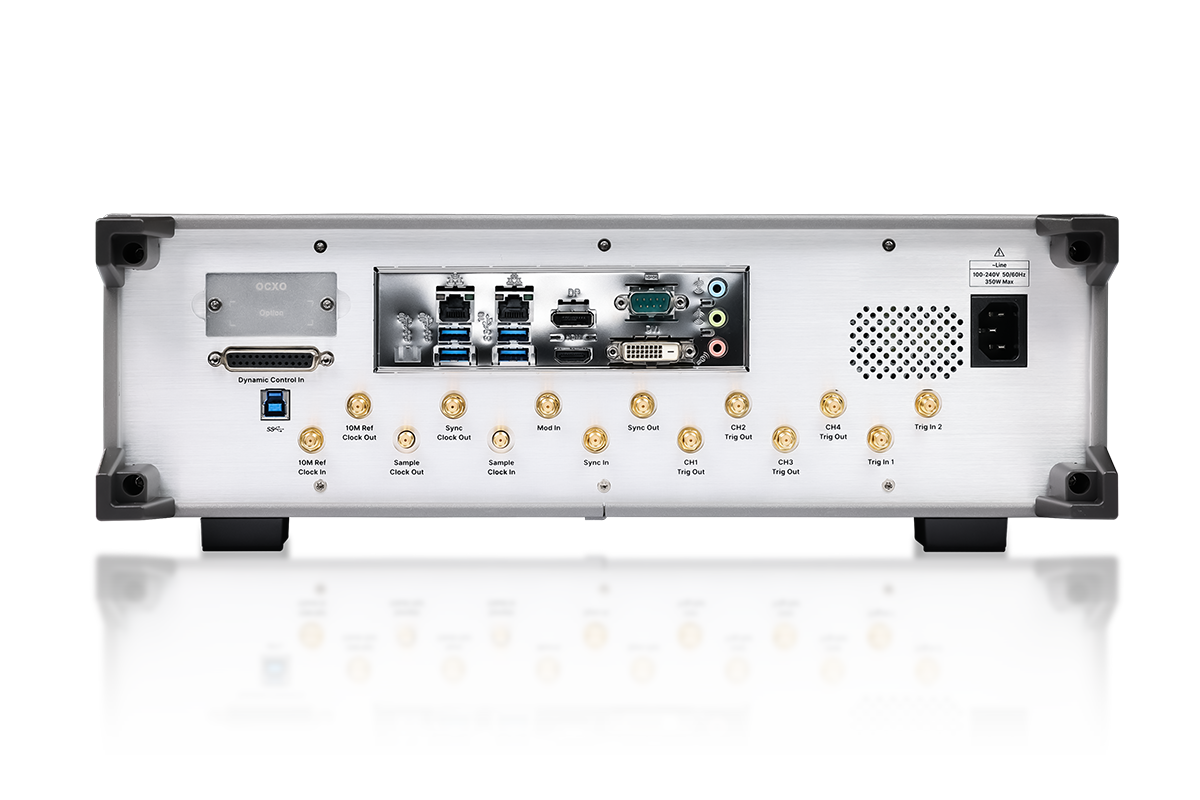

- Standard‑Schnittstellen: USB Host/Device (USBTMC), LAN (VXI‑11); optional GPIB
Der SDG8002A ist für anspruchsvolle Anwendungen in Kommunikationstechnik, Forschung und Industrie ausgelegt. Mit 16‑Bit Auflösung und hohen interpolierten Abtastraten werden anspruchsvolle Arbitrary‑ und IQ‑Signale präzise wiedergegeben; die interne Modulationseinheit sowie die Kompatibilität mit SigIQPro erlauben das Erzeugen komplexer Funkstandards wie Bluetooth, WLAN und LTE. Die Gerätelogik unterstützt mehrstufige Sequenzen, Multi‑Pulse, Multi‑Tone und Chirp‑Signale, womit sich zeitkritische Prüfabläufe und HF‑Tests realisieren lassen. Kurze Pulsbreiten (bis in den Sub‑Nanosekunden‑Bereich) und geringe Jitterwerte machen das Gerät auch für Schaltkreistests und Leistungsbauteil‑Analysen geeignet. Die umfangreichen Schnittstellen inklusive LAN‑Fernsteuerung und eine integrierte SSD erhöhen die Flexibilität im Labor‑ und Produktionsbetrieb. Insgesamt verbindet der SDG8002A hohe Signalgüte mit praxisorientierten Steuerungs‑ und Speicherfunktionen für komplexe Testaufbauten.
Technische Daten
| Gerätespezifikation |  SDG8002A |
|---|---|
| Produktnummer | SDG8002A |
| Serie | SDG8002A |
| Kanäle | SDG8002A |
| Vertikale Auflösung | SDG8002A |
| Max. Abtastrate (Interpolation) | SDG8002A |
| Max. Ausgangsfrequenz | SDG8002A |
| Modulationsbandbreite | SDG8002A |
| Speichertiefe (pro Kanal) | SDG8002A |
| Integrierter Massenspeicher | SDG8002A |
| Schnittstellen (Standard/Option) | SDG8002A |
| Modellvergleich | SDG8002A | SDG8004A |
|---|---|---|
| Kanäle | 2 | 4 |
| Max. Ausgangsfrequenz | 4 GHz @10 GSa/s, 5 GHz @12 GSa/s | 4 GHz @10 GSa/s, 5 GHz @12 GSa/s |
| Abtastrate (Interpolation) | 10 GSa/s (optional 12 GSa/s) | 10 GSa/s (optional 12 GSa/s) |
| Vertikale Auflösung | 16 Bit | 16 Bit |
| Speichertiefe pro Kanal | 2 Gpts (optional 4 Gpts) | 2 Gpts (optional 4 Gpts) |
