1.099,00 €*
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Lieferzeit: 3-4 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Beschreibung

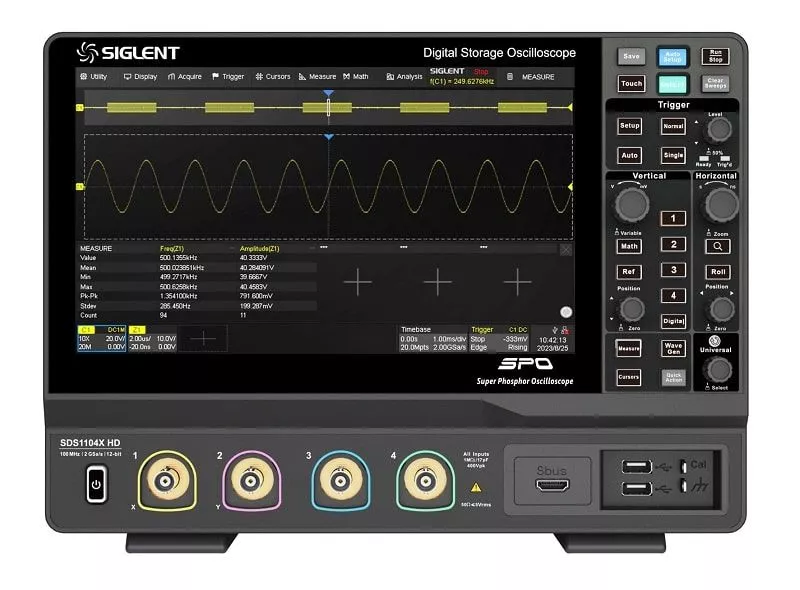

Das hochauflösende digitale Speicheroszilloskope SDS1104X HD basiert auf 2GSa/s, 12-Bit-Analog-Digital-Wandlern und Front-Ends mit ausgezeichneter Rauschunterdrückung. Das Speicheroszilloskop hat eine Bandbreite von 100 MHz, eine maximale Aufzeichnungslänge von 100 Mpts und kann 4 analoge Kanäle + 16 digitale Kanäle für die gemischte Signalanalyse anzeigen.
Features
- 12-Bit-Hochauflösung
- 12-Bit-Analog-Digital-Wandler mit einer Abtastrate von bis zu 2GSa/s
- Frontends mit 70 μVrmsRauschuntergrenze bei 200 MHz Bandbreite
- 2/4 analoge Kanäle, bis zu 200 MHz Bandbreite
- SPO-Technologie
- Wellenform-Erfassungsrate bis zu 120.000 wfm/s (Normalmodus) und 500.000 wfm/s (Sequenzmodus)
- Unterstützt 256-stufige Intensitätsabstufungen und Farbtemperatur-Anzeigemodi
- Bis zu 100 Mpts Aufzeichnungslänge
- Digitales Auslösesystem
- Intelligente Auslöser: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (HDTV supported), Qualified, Nth edge, Delay, Setup/Hold time
- Serielle Bustriggerung und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD (nur Decoder), FlexRay (nur Decoder)
- Segmentierter Erfassungsmodus (Sequenz)
- Verlaufsaufzeichnung der Wellenform, die maximale Länge der aufgezeichneten Wellenform beträgt 80.000 Bilder
- Automatische Messungen von mehr als 50 Parametern, unterstützt Statistiken mit Histogramm, Track, Trend, Gating-Messung und Messungen von Math, History und Ref
- 4 mathematische Spuren (2 Mpts FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel usw.), unterstützt Formel-Editor
- Datenanalysefunktionen wie Suchen, Navigieren, Zähler, Bode-Plot und Leistungsanalyse
- Hardware-basierte Hochgeschwindigkeits-Maskentestfunktion mit Maskeneditor
- 16 digitale Kanäle (optional)
- 25 MHz Wellenformgenerator (optional)
- 7" TFT-LCD-Display mit einer Auflösung von 1024 * 600; kapazitiver Touchscreen unterstützt Multi-Touch-Gesten
- Die Schnittstellen umfassen: USB-Hosts, USB-Gerät (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
- Eingebauter Webserver unterstützt die Fernsteuerung über den LAN-Anschluss mit einem Webbrowser Unterstützt SCPI-Fernsteuerungsbefehle, NTP, sowie externe Maus und Tastatur
Hardwaredetails
Die SDS1000X HD-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 120.000 wfm/s (normaler Modus, bis zu 500.000 wfm/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farbtemperatur-Anzeigemodus. Außerdem verfügt er über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich seriellem Bus-Triggering. Tools wie History-Wellenformaufzeichnung, Such- und Navigationsfunktionen, Maskentest, Bode Plot, Leistungsanalyse und ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Eine beeindruckende Reihe von Mess- und Mathematikfunktionen, Optionen für einen 25-MHz-Arbitrary-Waveform-Generator sowie serielle Decodierung sind weitere Merkmale des SDS1000X HD.
Das große 10,1-Zoll-Display mit kapazitivem Touchscreen unterstützt Multi-Touch-Gesten und kann mit seinem benutzerfreundlichen UI-Design die Effizienz der Bedienung erheblich verbessern. Es unterstützt auch die Maussteuerung und die Web-Fernsteuerung über LAN.
Produkthighlights
Hohe Aktualisierungsrate der Wellenform
Mit einer Wellenform-Aktualisierungsrate von bis zu 120.000 wfm/s kann das Oszilloskop problemlos ungewöhnliche oder unwahrscheinliche Ereignisse erfassen. Im Sequenzmodus kann die Wellenform-Erfassungsrate 500.000 Wfm/s erreichen.
Deep Record Länge
Mit der hardwarebasierten Zoomtechnik und einer Aufzeichnungslänge von bis zu 100 Mpts kann der Benutzer eine langsamere Zeitbasis wählen, ohne die Abtastrate zu beeinträchtigen, und dann schnell heranzoomen, um sich auf den Bereich von Interesse zu konzentrieren.
Mehrere Auslösefunktionen
Flanke, Steigung, Impulsbreite, Video, Fenster, Lauf, Intervall, Dropout, Muster, Qualifiziert, N-te Flanke, Verzögerung, Einricht-/Haltezeit und Serieller Trigger.
Erweiterte mathematische Funktion
Zusätzlich zu den traditionellen Operationen (+, -, X, /) werden FFT, Integration, Differential, Quadratwurzel und mehr unterstützt. Für komplexere Operationen ist ein Formeleditor verfügbar. Es sind 4 mathematische Spuren verfügbar.
Messungen einer Vielzahl von Parametern
Die Parametermessungen umfassen 4 Kategorien: Horizontal, Vertikal, Verschiedenes und CH-Verzögerung, was insgesamt mehr als 50 verschiedene Arten von Messungen ermöglicht. Die Messungen können innerhalb einer bestimmten Gate-Periode durchgeführt werden. Es werden Messungen an Mathematik-, Referenz- und Verlaufsrahmen unterstützt.
Verlaufsmodus
Die Historienfunktion kann bis zu 80.000 Bilder von Wellenformen aufzeichnen. Die Aufzeichnung erfolgt automatisch, so dass der Kunde die Verlaufswellenformen jederzeit wiedergeben kann, um ungewöhnliche Ereignisse zu beobachten und den interessierenden Bereich mithilfe der Cursor oder Messungen schnell zu lokalisieren.
Sequenz-Modus
Die segmentierte Speichererfassung speichert die Wellenform in mehreren Speichersegmenten (bis zu 80.000) und jedes Segment speichert eine getriggerte Wellenform sowie die Totzeitinformationen. Das Intervall zwischen den Segmenten kann bis zu 2μs betragen. Alle Segmente können mit der History-Funktion abgespielt werden.
Suchen und Navigieren
Das Oszilloskop kann vom Benutzer angegebene Ereignisse in einem Rahmen suchen. Durch die Suche markierte Ereignisse können automatisch mit Navigieren aufgerufen werden. Es kann auch nach Zeit (Verzögerungsposition) und Verlaufsrahmen navigieren.
Serieller Bus Dekodierung
Anzeige der dekodierten Zeichen über die Ereignisliste. Busprotokoll-Informationen können schnell und intuitiv in tabellarischer Form angezeigt werden. I2C, SPI, UART, CAN, LIN werden unterstützt.
Digitale Kanäle / MSO (optional)
Vier analoge Kanäle und 16 digitale Kanäle ermöglichen es dem Benutzer, die Wellenformen zu erfassen und zu triggern und dann das Muster gleichzeitig mit einem Instrument zu analysieren.
Bode Plot
Das SDS1000XHD kann das USB AWG-Modul oder ein unabhängiges SIGLENT SDG-Instrument steuern, den Amplituden- und Phasenfrequenzgang eines Geräts scannen und die Daten als Bode-Plot anzeigen. Es gibt auch einen Vari-Level-Modus für die genaue Messung der Power Supply Control LoopResponse (PSRR).
Leistungsanalyse (optional)
Die Option Leistungsanalyse bietet eine vollständige Palette von Leistungsmessungen und -analysen, die die Messeffizienz bei der Entwicklung von Schaltnetzteilen und Leistungsgeräten erheblich verbessern.
Parameter Statistik Funktion
Statistiken zeigen den aktuellen Wert, den Maximalwert, den Minimalwert, die Standardabweichung und den Mittelwert. Ein Histogramm ist verfügbar, um die Wahrscheinlichkeitsverteilung eines Parameters anzuzeigen. Bei horizontalen Parametern wie der Periode werden alle Ergebnisse aus einem Frame extrahiert, anstatt nur das erste zu berechnen. Dies beschleunigt die Statistik für horizontale Messungen erheblich und ermöglicht die Beobachtung der Verteilung in einem Frame mit Histogramm und Track.
Hardware-basierte Hochgeschwindigkeits-Maskentestfunktion
Das Oszilloskop verfügt über eine hardwarebasierte Maskentestfunktion, die bis zu 80.000 Pass/Fail-Entscheidungen pro Sekunde trifft. Es ist einfach, benutzerdefinierte Testvorlagen zu erstellen, um Maskenvergleiche zu ermöglichen, wodurch es sich für die Langzeit-Signalüberwachung oder die automatische Prüfung von Produktionslinien eignet.
USB AWG-Modul (optional)
Der USB-Wellenformgenerator kann Wellenformen mit bis zu 25 MHz Frequenz und ±3 V Amplitude ausgeben. Es werden sechs Grundwellenformen sowie mehrere Arten von vordefinierten Wellenformen und benutzerdefinierte Arbiträrwellenformen unterstützt.
Technische Daten
| Modellvergleich |  SDS1102X HD |  SDS1104X HD |  SDS1202X HD |  SDS1204X HD |
|---|---|---|---|---|
| Analoge Kanäle | 2 + EXT | 4 + EXT | 2 + EXT | 4 + EXT |
| Bandbreite | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Vertikale Auflösung | 12-Bit | 12-Bit | 12-Bit | 12-Bit |
| Abtastrate (max.) | Ein-Kanal-Modus: 2GSa/s Zweikanal-Modus: 1GSa/s Vier-Kanal-Modus: 500MSa/s | Ein-Kanal-Modus: 2GSa/s Zweikanal-Modus: 1GSa/s Vier-Kanal-Modus: 500MSa/s | Ein-Kanal-Modus: 2GSa/s Zweikanal-Modus: 1GSa/s Vier-Kanal-Modus: 500MSa/s | Ein-Kanal-Modus: 2GSa/s Zweikanal-Modus: 1GSa/s Vier-Kanal-Modus: 500MSa/s |
| Speichertiefe (max.) | Ein-Kanal-Modus: 100 Mpts/Kanal Zwei-Kanal-Modus: 50 Mpts/Kanal Vier-Kanal-Modus: 25 Mpts/Kanal | Ein-Kanal-Modus: 100 Mpts/Kanal Zwei-Kanal-Modus: 50 Mpts/Kanal Vier-Kanal-Modus: 25 Mpts/Kanal | Ein-Kanal-Modus: 100 Mpts/Kanal Zwei-Kanal-Modus: 50 Mpts/Kanal Vier-Kanal-Modus: 25 Mpts/Kanal | Ein-Kanal-Modus: 100 Mpts/Kanal Zwei-Kanal-Modus: 50 Mpts/Kanal Vier-Kanal-Modus: 25 Mpts/Kanal |
| Wellenform-Erfassungsrate (max.) | Normaler Modus: 120.000 wfm/s Sequenzmodus: 500.000 wfm/s | Normaler Modus: 120.000 wfm/s Sequenzmodus: 500.000 wfm/s | Normaler Modus: 120.000 wfm/s Sequenzmodus: 500.000 wfm/s | Normaler Modus: 120.000 wfm/s Sequenzmodus: 500.000 wfm/s |
| Trigger Type | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial |
| Serieller Trigger und Dekodierung (Standard) | I2C, SPI, UART, CAN, LIN, CAN FD(Decode Only), FlexRay(Decode Only) | I2C, SPI, UART, CAN, LIN, CAN FD(Decode Only), FlexRay(Decode Only) | I2C, SPI, UART, CAN, LIN, CAN FD(Decode Only), FlexRay(Decode Only) | I2C, SPI, UART, CAN, LIN, CAN FD(Decode Only), FlexRay(Decode Only) |
| Messung | Über 50 Parameter, Statistiken, Histogramm, Trend und Track werden unterstützt | Über 50 Parameter, Statistiken, Histogramm, Trend und Track werden unterstützt | Über 50 Parameter, Statistiken, Histogramm, Trend und Track werden unterstützt | Über 50 Parameter, Statistiken, Histogramm, Trend und Track werden unterstützt |
| Math | 4 traces2Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average | 4 traces2Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average | 4 traces2Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average | 4 traces2Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average |
| Datenanalyse | Suche, Navigation, Verlauf, Mask Test, Zähler, Plot-Diagramm und Leistungsanalyse | Suche, Navigation, Verlauf, Mask Test, Zähler, Plot-Diagramm und Leistungsanalyse | Suche, Navigation, Verlauf, Mask Test, Zähler, Plot-Diagramm und Leistungsanalyse | Suche, Navigation, Verlauf, Mask Test, Zähler, Plot-Diagramm und Leistungsanalyse |
| Digitaler Kanal (optional) | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 10 Mpts | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 10 Mpts | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 10 Mpts | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 10 Mpts |
| USB AWG-Modul (Option) | Ein Kanal, 25 MHz, Abtastrate von 125 MHz, Wellenlänge von 16 kpts, isolierter Ausgang | Ein Kanal, 25 MHz, Abtastrate von 125 MHz, Wellenlänge von 16 kpts, isolierter Ausgang | Ein Kanal, 25 MHz, Abtastrate von 125 MHz, Wellenlänge von 16 kpts, isolierter Ausgang | Ein Kanal, 25 MHz, Abtastrate von 125 MHz, Wellenlänge von 16 kpts, isolierter Ausgang |
| I/O | USB 2.0 Host x3, USB 2.0 Gerät, 10M/100M LAN, externer Trigger, Hilfsausgang (TRIG OUT, PASS/FAIL), SBUS | USB 2.0 Host x3, USB 2.0 Gerät, 10M/100M LAN, externer Trigger, Hilfsausgang (TRIG OUT, PASS/FAIL), SBUS | USB 2.0 Host x3, USB 2.0 Gerät, 10M/100M LAN, externer Trigger, Hilfsausgang (TRIG OUT, PASS/FAIL), SBUS | USB 2.0 Host x3, USB 2.0 Gerät, 10M/100M LAN, externer Trigger, Hilfsausgang (TRIG OUT, PASS/FAIL), SBUS |
| Sonde (Standard) | Passive Sonde PP510 für jeden Kanal | Passive Sonde PP510 für jeden Kanal | Passive Sonde PP215 für jeden Kanal | Passive Sonde PP215 für jeden Kanal |
| Display | 10.1 TFT-LCD mit kapazitivem Touchscreen (1024*600) | 10.1 TFT-LCD mit kapazitivem Touchscreen (1024*600) | 10.1 TFT-LCD mit kapazitivem Touchscreen (1024*600) | 10.1 TFT-LCD mit kapazitivem Touchscreen (1024*600) |
