Beschreibung
Das digitale Speicheroszilloskop SDS5038L mit einer Bandbreite von 350 MHz verfügt über 8 analoge Eingangskanäle, sowie 12 Bit-ADCs mit einer Abtastrate von bis zu 5GSa/s und einer maximalen Aufzeichungslänge von 2,5 Gpts pro Kanal. Das Model nutzt die SPO-Technologie von Siglent mit einer maximalen Wellenformerfassungsrate von bis zu 160.000 wfm/s, einer 256-stufigen Intensitätsabstufungsanzeige und einem Farbtemperaturanzeigemodus. Ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter wird ebenfalls eingesetzt. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich serieller Bus-Triggerung. Funktionen wie die Aufzeichnung historischer Wellenformen, Such- und Navigationsfunktionen, Maskentest, Bode-Diagramm und Leistungsanalyse ermöglichen die Erfassung, Speicherung und Analyse erweiterter Wellenformaufzeichnungen.
Features
- 8 analoge Kanäle + 1 externer Trigger
- 350 MHz Bandbreite mit bis zu 5 GSa/a Abtastrate
- 12 Bit-ADC
- Geringes Grundrauschen: 140 μVrms bei 1 GHz Bandbreite
- SPO-Technologie
- Wellenformerfassungsraten von bis zu 160.000 wfm/s (Normalmodus) und 650.000 wfm/s (Sequenzmodus)
- Unterstützt 256-Stufen-Intensitätsabstufung und Farbtemperatur-Anzeigemodi
- Bis zu 2,5 Gpts/Kanal Wellenformlänge
- Digitales Triggersystem
- Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and Video (HDTV unterstützt). Zone Trigger vereinfacht erweitertes Triggern
- Serielle Bus-Triggerung und -Decoder, unterstützt Protokolle wie I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester und ARINC429
- Funktion zur Aufzeichnung historischer Wellenformen, die maximale aufgezeichnete Wellenformlänge beträgt 170.000 Frames
- Automatische Messungen von über 60 Parametern, unterstützt Statistiken mit Histogramm, Spur, Trend, Gating-Messung und Messungen von mathematischen, historischen und Speicherspuren
- Umfangreiche Datenanalysefunktionen wie Suchen, Navigieren, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Diagramm, Leistungsanalyse und Doppelimpulstest
- Hardwarebasierter Hochgeschwindigkeitsdurchschnitt, hohe Auflösung; Hardwarebasierte Hochgeschwindigkeitsmaskentestfunktion mit Maskeneditor-Tool zum Erstellen benutzerdefinierter Masken
- Externer 50 MHz Wellenformgenerator wird unterstützt
- Zu den Schnittstellen gehören: 1 x USB-Host 3.0, USB 2.0-Host, USB 3.0-Gerät (USBTMC), 1000M LAN, HDMI, externer Trigger-Eingang, Aux-Ausgang (Pass/Fail, Trigger-Ausgang), 10 MHz-Eingang, 10 MHz-Ausgang
- Der integrierte Webserver ermöglicht die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers. Unterstützt SCPI-Fernsteuerungsbefehle
- Unterstützt externe Maus und Tastatur
Hardwaredetails

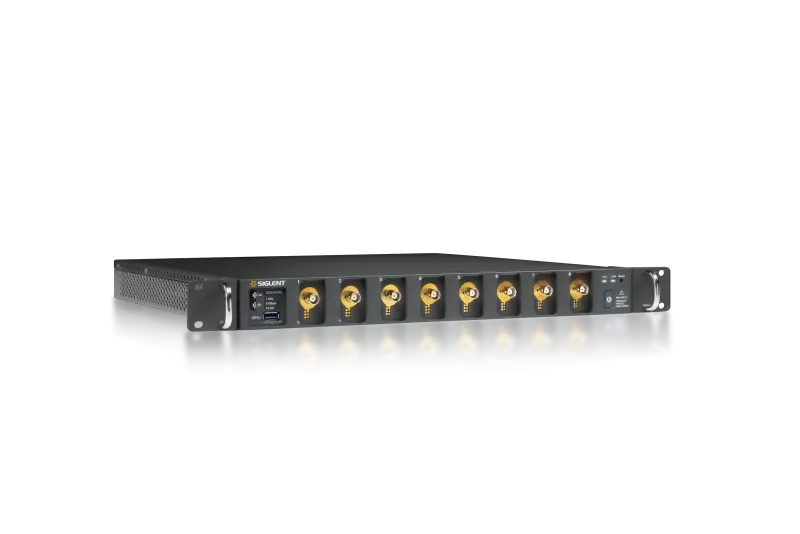

Das SDS5000L ist ein Low-Profile-Modul ohne integriertes Display und digitale Eingangskanäle (MSO-fähig). Mehrere SDS5000L-Module können über einen 64-Kanal-Verteiler (SYN64) synchronisiert werden, um ein hochkanaliges Erfassungssystem mit bis zu 512 Kanälen zu bilden. Alternativ kann ein einzelnes SDS5000L-Modul mit Anschluss an ein externes Display und eine Maus als eigenständiges Oszilloskop fungieren. Die Fernsteuerung erfolgt über LAN, einschließlich Webbrowser-Zugriff. Ein umfassender SCPI-Befehlssatz über die integrierte 1000-Mbit/s-Ethernet-Schnittstelle ermöglicht die schnelle Datenerfassung für automatisierte Testanwendungen.
Produkthighlights
Analyse der Einschaltsequenz
Durch die Prüfung der Einschaltsequenz wird sichergestellt, dass die Signale von verschiedenen Schaltkreismodulen dem richtigen Timing folgen, um Konflikte zu vermeiden und die Systemstabilität zu gewährleisten. Mit zunehmender Komplexität der Schaltungen steigen auch die Anforderungen an die Einschaltprüfung. Das SDS5000L erfasst den gesamten Einschaltvorgang aller relevanten Signale in einer einzigen Erfassung, wodurch die Messzeit verkürzt, die Effizienz verbessert und die durch wiederholte Prüfungen verursachten Fehler minimiert werden. Bei komplexen Schaltungen mit 8 Stromschienen ermöglicht diese Fähigkeit One-Shot-Messungen.
Dreiphasige Leistungsanalyse
Die Verwendung eines 8-Kanal-Oszilloskops für die dreiphasige Stromanalyse ermöglicht den gleichzeitigen Anschluss an alle Phasen. Es misst synchron dreiphasige Spannungs- und Stromsignale und erfasst so präzise Wellenformen und Parameter in Echtzeit. Mit der Fast-Fourier-Transformationsfunktion (FFT) führen die Mehrkanal-Oszilloskope eine Oberschwingungsanalyse von dreiphasigen Signalen durch. Die optionale dreiphasige Analysesoftware unterstützt die Prüfung von Vektordiagrammen für Motoren, die Bewertung der Netzqualität, die Analyse der Restwelligkeit und die Bewertung des Wirkungsgrads.
Komplette Lösung zum Testen von Halbleitern mit breiter Bandlücke
Die Markteinführung der neuesten 8-Kanal-Oszilloskope und optisch isolierten Tastköpfe von Siglent vervollständigt das letzte Teil des Halbleitertestpuzzles für breite Bandlücken. Das SDS5000L erreicht eine Anstiegszeit im Pikosekundenbereich (ps) und erfasst schnell schaltende Wellenformen von Siliziumkarbid- (SiC) und Galliumnitrid- (GaN) Bauteilen. Er analysiert transiente Spannungs- und Stromänderungen während des Schaltens sowie Merkmale wie Überschwingen und Klingeln, um das Schaltungsdesign und die Signalintegrität zu optimieren.
Flexibles Mehrkanal-Hochgeschwindigkeitserfassungssystem
Der SDS5000L zeichnet sich durch einen kompakten Formfaktor mit einer Höhe von nur 1U aus, der den Aufbau von flexiblen Mehrkanal-Erfassungssystemen ermöglicht. Mehrere Einheiten werden kombiniert, um ein Hochgeschwindigkeitserfassungssystem mit bis zu 512 Kanälen zu schaffen, indem sie mit Synchronisationssignalen mit geringem Versatz vom 64-Kanal-Synchronisationsverteiler SYN64 getriggert werden. Der Host kann auf jede Einheit über 1000M LAN zugreifen. Ein vollständiger SCPI-Befehlssatz sowie LabVIEW- und IVI-Treiber stehen für eine einfache Datenerfassung zur Verfügung. Der LAN-Anschluss ist LXI-konform. Die Abtasttakte werden zwischen allen Geräten im Testsystem durch Kaskadierung der 10-MHz-Eingangs- und 10-MHz-Ausgangstakte in einer Daisy Chain synchronisiert.
Technische Daten
| Gerätespezifikation |  SDS5038L |  SDS5058L |  SDS5108L |
|---|---|---|---|
| Kanäle | 8 + EXT | 8 + EXT | 8 + EXT |
| Bandbreite | 350 MHz | 500 MHz | 1 GHz |
| Echtzeit Abtastrate | 5 GSa/s | 5 GSa/s | 5 GSa/s |
| Erfassungsrate | 650.000 WFM/s | 650.000 WFM/s | 650.000 WFM/s |
| Vertikale Auflösung | 12-Bit ADC | 12-Bit ADC | 12-Bit ADC |
| Speichertiefe | 2,5 Gpts | 2,5 Gpts | 2,5 Gpts |
| Auslöser-Typ | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Seria | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Seria | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Seria |
| Serieller Trigger & Decodierung | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429 | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429 | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429 |
