8.520,00 € Netto
10.138,80 € inkl. MwSt.
Lieferzeit 1 bis 3 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
Produktkonfiguration
Beschreibung

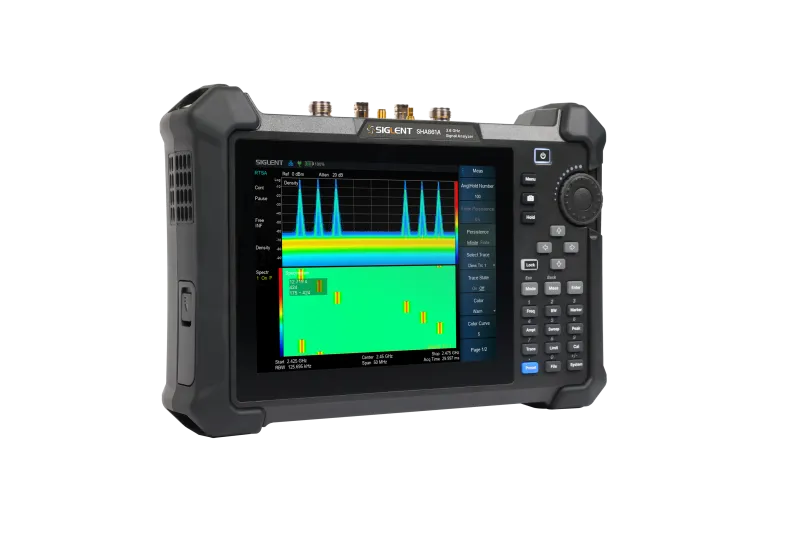

Bei dem SHA861A handelt es sich um einen tragbaren Signalanalysator mit integriert Spektrumanalyse, Vektornetzwerkanalyse sowie Kabel-/Antennentests.Features
- Frequenzbereich 9 kHz~3,6
- Angezeigter durchschnittlicher Geräuschpegel (DANL) -165 dBm/Hz
- SSB-Phasenrauschen -104 dBc/Hz.@1 GHz, 10 kHz Offset
- Analysebandbreite 40 MHz
- 5G NR OTA-Messung, Multi-PCI- und Multi-Beam-Analyse
- LTE FDD- und TDD-OTA-Messung, Multi-PCI-Analyse
- Kanalleistung, belegte Bandbreite, Leistung benachbarter Kanäle, SHI und TOI usw.
- IQ-Datenerfassung in 110 MHz Bandbreite
- Echtzeit-Spektrumanalyse in 110 MHz Bandbreite, 100 % POI-Zeit 3,51 μs
- Pulsprofilmessungen
- Innen- und Außenkarte für Coverage Mapping
- Trace-Aufzeichnung/-Wiedergabe mit GNSS-Standort
- AM/FM/PM-Analogmodulationsanalyse und ASK/FSK/PSK/MSK/QAM-Digitalmodulationsanalyse
- AM/FM/PM Analogmodulation Audio Tune & Listening
- Feldstärkemessungen (EMF) und EMI-Messungen
- Unabhängige Quelle bis 7,5 GHz
- Vektor-Netzwerkanalysator, 1-Pfad, 2-Ports, S11- und S21-Netzwerkanalyse
- S11 Richtwirkung 40 dB, S21 Dynamik 114 dB
- Kabel- und Antennentest, Entfernung zum Fehler und Zeitbereichsanalyse
- TTA-Test, Vorspannung 12 V bis 32 V DC
- Aufladbare Batterie Arbeitszeit 2,5 Stunden, 3,2 kg Nettogewicht
- 8,4-Zoll-Multi-Touchscreen, Maus und Tastatur unterstützt
Funktionsdetails
Die SHA860A Serie unterstützt einen Frequenzbereich von 9 kHz bis 7,5 GHz und eine Echtzeitbandbreite von 110 MHz. Die Modelle bietet erweiterte Funktionen wie 5G NR/LTE OTA-Tests, Echtzeit-Spektrumanalyse, Pulsprofilanalyse und GPS-synchronisiertes Indoor-/Outdoor-Mapping. Dies ermöglicht Technikern, die Strahlleistung zu optimieren, Störungen zu beheben und die Netzwerkbereitstellung präzise zu beschleunigen. Gleichzeitig verbessert das integrierte Design die Effizienz und Mobilität von Tests vor Ort.
Produkthighlights
5G NR OTA-Messung
Während der Einführung von 5G-Basisstationen benötigen Betreiber eine präzise Validierung der Netzqualität und der Strahlleistung. Der 5G NR OTA-Modus des SHA860A demoduliert Signale, um Schlüsselparameter zu extrahieren, darunter Frequenz, physikalische Zellidentität (PCI), SSB-Index, Frequenzfehler und Fehlervektormagnitude (EVM) für den SSB-Anteil, die über Konstellationsdiagramme visualisiert werden. Diese Funktionalität ist für die Optimierung von 5G-Non-Standalone (NSA)-Einsätzen entscheidend und gewährleistet eine nahtlose Koordination zwischen LTE- und 5G-Netzen.
LTE TDD/FDD OTA-Messung
Die LTE-OTA-Testfunktion liefert neben EVM-Messungen und Konstellationsdiagrammen umfassende Demodulationsmetriken wie PCI, Sektor-ID, Zellengruppe, Frequenzfehler, Zeitversatz, Synchronisationsstatus und Leistungspegel (PSS/SSS/CRS/PBCH). Durch die Analyse der Signalqualität, der Kanalleistung und der Interferenzen über mehrere Zellen hinweg können Techniker gezielte Strategien zur Verbesserung der Netzeffizienz und der Benutzerfreundlichkeit umsetzen.
Echtzeit-Spektrumanalyse
Mit einer Echtzeit-Bandbreite von 110 MHz und einer Verarbeitungsgeschwindigkeit von 300.000 FFT/s erfasst der SHA860A transiente Signale mit einer Dauer von nur 3,51 µs bei einer 100-prozentigen Intercept-Wahrscheinlichkeit (POI). Fortschrittliche Tools wie Frequenzmaskentriggerung (FMT), Dichte-, 3D-, Spektrogramm- und Leistungs-Zeit-Darstellungen (PvT) ermöglichen die mehrdimensionale Analyse komplexer Signale, die sich ideal für die Interferenzsuche und die Spektrumüberwachung in dynamischen 5G-Umgebungen eignen.
Kabel- und Antennentest
Komponentendefekte beeinträchtigen die Leistung von Basisstationen und führen zu Versorgungslücken und einer Verschlechterung der Signalstärke. Der SHA860A vereinfacht die Wartung durch schnelle Messungen von Kabelverlusten, Rückfluss-/Einfügungsdämpfung, VSWR und Entfernung zu Fehlern. Ein optionales Upgrade fügt die Funktionalität eines 1-Pfad-2-Port-Vektor-Netzwerkanalysators hinzu, der S11/S21-Tests, Smith-Diagramme und einen bemerkenswerten Dynamikbereich von 114 dB für eine präzise Analyse des Amplituden-/Phasengangs unterstützt.
Pulse Profile Analysis
Die Impulsanalysefunktion bietet 10.001 Messpunkte zur Bewertung von Leistung, Impulsübergängen und Signaleigenschaften unter Verwendung mehrerer Erkennungsmodi (positive/negative Spitzenwerte, Abtastwerte, Durchschnittswerte und konventionelle Werte). Dies gewährleistet eine strenge Validierung der Leistung von RF-Geräten unter realen Bedingungen.
IQ Datenerfassung
Der Signal- und Spektrumanalysator mit IQ-Datenerfassungsfunktion ist ein gängiges Werkzeug zur Signalerfassung. Ausgestattet mit 1 GB RAM, 300 MHz Abtastrate und 110 MHz Bandbreite bietet der SHA860A eine leistungsstarke Kombination aus Spezifikationen, Funktionen und Portabilität für Benutzer, die Daten in der Feldumgebung erfassen. Benutzer können IQ-Daten über USB oder LAN zur Offline-Analyse übertragen und speichern, um Signale zu reproduzieren und Spektrumsdetails mit unübertroffener Klarheit zu visualisieren.
Indoor/Outdoor Mapping
Über das Testen von Basisstationen hinaus ist die Identifizierung der 5G/LTE-Abdeckung in bestimmten Gebieten entscheidend. Mit der Indoor-/Outdoor-Mapping-Funktion können Techniker Basisstationen lokalisieren, die Ausrichtung/Höhe von Antennen verfolgen und Zonen mit schwacher Abdeckung oder starken Störungen identifizieren. Mit Datenprotokollierung, Wiedergabe und einer Genauigkeit von ±0,01 ppm nach der GPS-Sperre vereinfacht es die Netzwerkoptimierung sowohl in Innen- als auch in Außenbereichen.
Technische Daten
| Modellvergleich |  SHA861A |  SHA862A |
|---|---|---|
| Frequenzbereich | 9 kHz~3.6 GHz | 9 kHz~7.5 GHz |
| Auflösungsbandbreite (RBW) | 1 Hz ~ 10 MHz, in 1-3-10 sequence | 1 Hz ~ 10 MHz, in 1-3-10 sequence |
| Phasenrauschen | -104 dBc/Hz | -104 dBc/Hz |
| Genauigkeit der Gesamtamplitude | ±0.7 dB | ±0.7 dB |
| Anzeige des durchschnittlichen Geräuschpegels (DANL) | -165 dBm/Hz | -165 dBm/Hz |
| Analyse-Bandbreite | 40 MHz (opt.) | 110 MHz (opt.) |
| Batterie | 2,5 Stunden | 2,5 Stunden |
| Display | TFT LCD, 800 x 600, 8,4 Zoll Multi-Touchscreen | TFT LCD, 800 x 600, 8,4 Zoll Multi-Touchscreen |
