Beschreibung

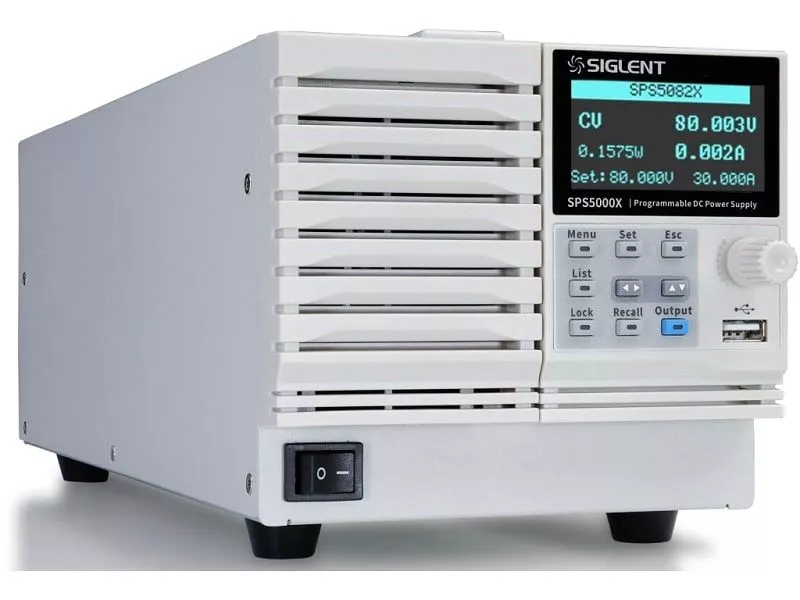

Das Siglent SPS5082X ist ein einkanaliges programmierbares DC-Schaltnetzteil, das einen Bereich von 0-80V 0-30A mit einer maximalen Ausgangsleistung von 720W bietet.
Features
- Nennausgangsspannung 40V, 50V, 80V, 160V
- Nennausgangsleistung 180 W, 360 W, 720 W, 1080 W
- Breiter Spannungs- und Strombereich, hocheffizientes Netzteil
- CV, CC-Prioritätsmodusauswahl, besserer Schutz des zu testenden Geräts
- Lasttransiente Erholungszeit (Laständerung von 50~100%) <1ms
- Einstellbare Anstiegsrate von Ausgangsspannung und -strom
- Auflösung einstellen und zurücklesen: 1 mV, 1 mA
- Interne Ausgangsentladungsschaltung, für schnelleres Herunterschalten der Ausgangsspannung
- Spannungsfernmessung
- Listenfunktion bis zu 50 Schritte (Durch manuelle Eingabe oder Importiert über USB)
- Externe analoge Spannungs- und Widerstandssteuerung des Spannungs- oder Stromausgangs
- Externer Spannungs- und Stromüberwachungsausgang
- OVP, OCP, LPP, OTP-Schutz.
- 2,4-Zoll-OLED-Flüssigkristalldisplay mit hoher Helligkeit 170-Grad-Betrachtungswinkel
- Standardschnittstelle USB-Schnittstelle LAN Analoge Steuerschnittstelle
- Optionales USB-GPIB-Modul
- 1/2, 1/3, 1/6 Montagegehäusegröße
- Eingebetteter Webserver bietet Fernsteuerung über einen Webbrowser, ohne dass Treiber oder Software erforderlich sind
Hardwaredetails
Die SPS5000X programmierbare DC-Schaltnetzteilserie bieten einen weiten Bereich von Ausgangsleistungen mit ein- und mehrkanaligen Ausgangskonfigurationen sowie konstante Leistungsfähigkeiten. Die Serie umfasst 16 Modelle mit Spannungen bis 160 VDC und Leistungen bis 1080 W. Die SPS5000X-Netzteile können in Reihe mit 2 Einheiten oder parallel mit 3 Einheiten geschaltet werden. Damit können 0-320V und 0-270A und eine maximale kombinierte Leistung von 3240 W erzielt werden. Die SPS5000X verfügen über ein 2,4-Zoll-OLED-Display mit hoher Helligkeit und eine benutzerfreundliche Computerschnittstelle, die eine einfache Steuerung und Leistungsüberwachung ermöglicht. Weiter bieten die Netzgeräte hochauflösende Spannungs- und Stromeinstellungen, einstellbare Anstiegsgeschwindigkeiten, Listensequenzprogrammierung über das Frontpanel oder über die Standard-LAN/USB-Schnittstelle, analoge Steuerung sowie Überspannungs-, Strom-, Leistungs- und Temperaturschutz. Die SPS5000X-Serie ist die ideale Wahl für eine Vielzahl anspruchsvoller Märkte, darunter gewerbliche Industrie, Bildung, Energie- und Stromerzeugung, allgemeine Labortests, LED-Beleuchtungsindustrie und Automobilelektronik.
Produkthighlights
Konstante Ausgangsleistung
Automatische Regelung von Strom & Spannung für eine konstante Ausgangs-leistung.
Intuitive Bedienung
Bedienung über das Frontpanel oder Webinterface möglich. Unterstützt USB.
Gerätekombination
Kombination von unterschiedlichen Geräten der Serie SPS5000X möglich, um bis zu 3240W Ausgangsleistung zu erhalten.
Web Interface
Steuern Sie das Gerät über das intuitive zu benutzende Web Interface.
CV/CC Priority Mode
Automatische Steuerung und Wechsel von CC & CV.
Befehlslistenfunktion
Manuelle Listensequenzprogrammierung & Import von Befehslisten über USB Import.
Technische Daten
Modellvergleich | Kanalausgabe | Anzeige | Auflösung | Einstellgenauigkeit | Rücklesegenauigkeit |
---|---|---|---|---|---|
SPS5041X | 1 Kanal, 40 V/30 A/360 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 30 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 40 mA |
SPS5042X | 1 Kanal, 40 V/60 A/720 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 60 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 70 mA |
SPS5043X | 1 Kanal, 40 V/90 A/1080 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 100 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 100 mA |
SPS5044X | 2 Kanäle, 40 V/30 A/720 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 30 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 40 mA |
SPS5045X | 3 Kanäle, 40 V/30 A/1080 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 30 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 40 mA |
SPS5051X | 1 Kanal, 50 V/10 A/180 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 10 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 20 mA |
SPS5081X | 1 Kanal, 80 V/15 A/360 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 10 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 20 mA |
SPS5082X | 1 Kanal, 80 V/30 A/720 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 30 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 40 mA |
SPS5083X | 1 Kanal, 80 V/45 A/1080 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 40 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 50 mA |
SPS5084X | 2 Kanäle, 80 V/15 A/720 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 10 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 20 mA |
SPS5085X | 3 Kanäle, 80 V/15 A/1080 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 10 mV Strom: 0,1 % ± 10 mA | Spannung: 0,1 % ± 20 mV Strom: 0,1 % ± 20 mA |
SPS5161X | 1 Kanal, 160 V/7,5 A/360 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 5 mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 5 mA |
SPS5162X | 1 Kanal, 160 V/15 A/720 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 15 mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 15 mA |
SPS5163X | 1 Kanal, 160 V/22,5 A/1080 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 20 mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 20 mA |
SPS5164X | 2 Kanäle, 160 V/7,5 A/720 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 5 mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 5 mA |
SPS5165X | 3 Kanäle, 160 V/7,5 A/1080 W | 2,4-Zoll-OLED-Bildschirm | 1mV/1mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 5 mA | Spannung: 0,1 % ± 100 mV Strom: 0,1 % ± 5 mA |
