Beschreibung

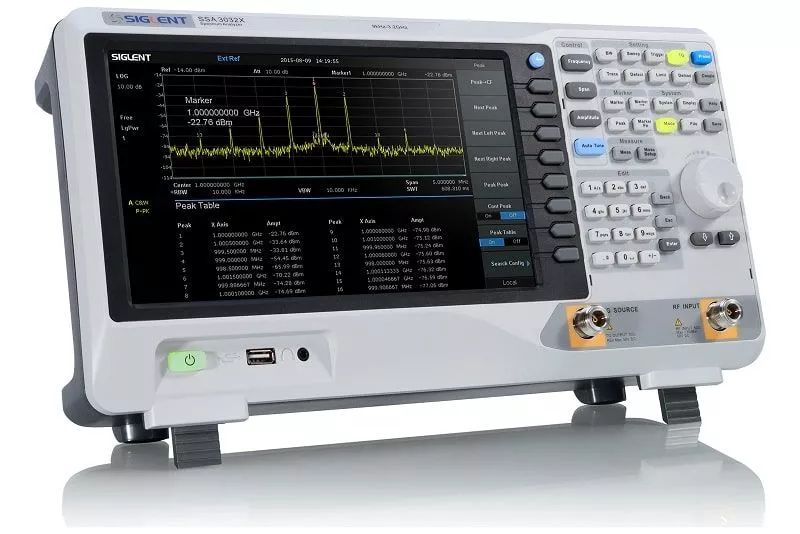

Der Spektrumanalyzer SSA3021X von SIGLENT bietet eine Bandbreite von bis zu 2,1 GHz. Es garantiert eine zuverlässige Messungen, Präzision und viele weitere HF-Messfunktionen.
Features
- Volldigitale ZF-Technologie
- Frequenzbereich von 9 kHz 2,1 GHz
- -161 dBm/Hz Angezeigter durchschnittlicher Geräuschpegel (typ.)
- -98 dBc/Hz bei 10 kHz Offset-Phasenrauschen (1 GHz, typ.)
- Gesamtamplitudengenauigkeit < 0,7 dB
- 1 Hz Minimale Auflösungsbandbreite (RBW)
- Tracking-Generator (TG) ist derzeit kostenlos enthalten
- Standard-Vorverstärker
- Standard-Tracking-Generator-Kit
- Reflexions-/VSWR-Messkit (optional)
- Erweitertes Messkit (optional)
- EMI Pre-Compliance-Messkit (optional)
- 10,1-Zoll-WVGA-Display (1024 x 600).
Hardwaredetails
Die Spektrumanalysatoren der SSA3000X-Familie von Siglent bieten einen Frequenzbereich von 9 KHz bis 2,1/3,2 GHz. Mit ihrem geringen Gewicht, ihrer geringen Größe und ihrer benutzerfreundlichen Benutzeroberfläche bieten die SSA3000s ein großes, helles, gut lesbares Display, leistungsstarke und zuverlässige automatische Messungen und viele beeindruckende Funktionen. Zu den Anwendungen gehören Forschung und Entwicklung, Bildung, Produktion, Wartung und Pre-Compliance-Tests.
Produkthighlights
VSWR-/Rückflussdämpfungsmessungen auf dem Bildschirm mit der Reflexionsmessoption (REFL-SSA3000X)
Erhältlich mit oder ohne Richtkoppler
Zero-Span- und Demodulationsfähigkeiten
AM / FM-Demodulation mit Audio-Ausgangsbuchse.
Phasenrauschen
Phasenrauschen -98 dBc/Hz bei 1 GHz bei 10 kHz Offset
Geräuschpegel
Der durchschnittlich angezeigter Geräuschpegel beträgt -151 dBm (RBW=10 Hz)
1 Hz Minimale Auflösungsbandbreite (RBW)
RBW: 1 Hz – 1 MHz in 1-3-10-Sequenz.
(Mindest-RBW hängt von der Frequenzspanne ab)
Erweitertes Messkit (AMK-SSA3000X) umfasst ACPR-Messungen auf dem Bildschirm
Kanalleistung, Nachbarkanalleistungsverhältnis, Zeitbereichsleistung, belegte Bandbreite, Intercept dritter Ordnung, Spektrummonitor (Wasserfall)
Unterstützt vier unabhängige Spuren und Cursor
Vier wählbare farbcodierte Spuren können für verschiedene Funktionen verwendet werden (z. B. Max Hold, Min Hold, Clear-Write, Math, Average usw.)
Vier bewegliche Markierungen.
EMI-Filter und Quasi-Peak-Detektor nach CISPR 16 (EMI-SSA3000X)
Wird mit EMI-Berichtssoftware geliefert. Beschleunigt die Messzeit, erstellt Testberichte
Technische Daten
Modellvergleich | SSA3021X | SSA3032X | SSA3015X Plus | SSA3021X Plus | SSA3032X Plus | SSA3075X Plus |
---|---|---|---|---|---|---|
Max. Bandbreite | 2.1 GHz | 3.2 GHz | 1.5 GHz | 2.1 GHz | 3.2 GHz | 7.5 GHz |
Vorverstärker | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Tracking (Mitlauf-) Generator | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
EMI Filter (Option) | 200 Hz, 9 kHz, 120 kHz | 200 Hz, 9 kHz, 120 kHz | 200 Hz, 9 kHz, 120 kHz, 1MHz | 200 Hz, 9 kHz, 120 kHz, 1MHz | 200 Hz, 9 kHz, 120 kHz, 1MHz | 200 Hz, 9 kHz, 120 kHz, 1MHz |
AMK CHP/ACPR/TOI/OBW/Monitor | Option | Option | Option | Option | Option | Option |
AMA AM/FM | n/a | n/a | Option | Option | Option | Option |
DMA ASK/FSK/PSK/QAM | n/a | n/a | Option | Option | Option | Option |
Touch Screen | n/a | n/a | ✓ | ✓ | ✓ | ✓ |
Auflösungsbandbreite (RBW) | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz |
Display average noise level (DANL), min. | -161 dBm/Hz, Normalize to 1 Hz (typ.) | -161 dBm/Hz, Normalize to 1 Hz (typ.) | -156 dBm/Hz | -161 dBm/Hz | -161 dBm/Hz | -165 dBm/Hz |
