2.439,00 €*
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Lieferzeit: 1 Woche
- Bei Kauf eines Spektrumanalyzers von Siglent zusammen mit dem SRF5030T Near-Field Probe Kit erhalten Sie die EMI Upgrade Lizenz kostenlos dazu.
Beschreibung

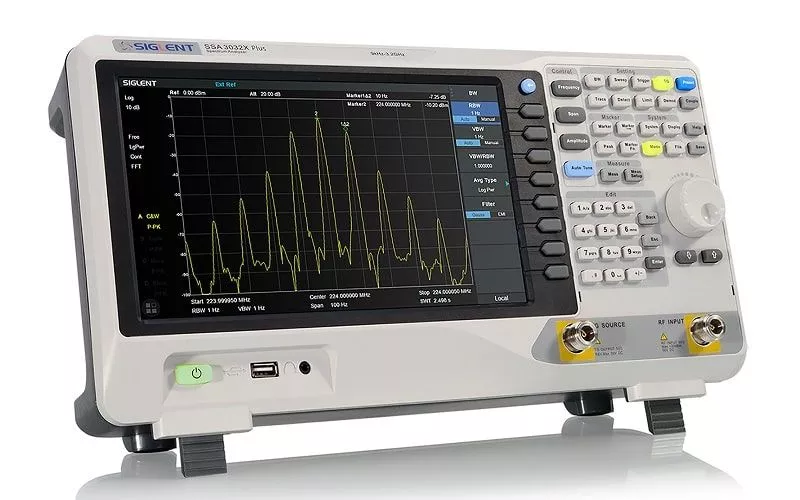

Der Spektrumanalyzer SSA3032X Plus von SIGLENT bietet eine Bandbreite von bis zu 3,2 GHz und liefert eine zuverlässige und automatische Messung.
Features
- Frequenzbereich des Spektrumanalysators von 9 kHz bis 3,2 GHz
- -161 dBm/Hz Angezeigter durchschnittlicher Geräuschpegel (typ.)
- -98 dBc/Hz.@10 kHz Offset-Phasenrauschen (1 GHz, typ.)
- Pegelmessunsicherheit < 0,7 dB (typ.)
- 1 Hz Minimale Auflösungsbandbreite (RBW)
- Vorverstärker (Std.)
- Tracking Generator (kostenlos inkl.)
- Analoger und digitaler Signalmodulations-Analysemodus (Opt.)
- Reflexionsmesskit (Opt.)
- EMI-Filter und Quasi-Peak-Detektor-Kit (optional)
- Erweitertes Messkit (optional)
- 10,1-Zoll-Multi-Touchscreen, Maus und Tastatur werden unterstützt
- Webbrowser-Fernsteuerung auf PC und mobilen Endgeräten und Dateibetrieb
Hardwaredetails
Die Spektrumanalysatoren der SIGLENT SSA3000X Plus-Serie sind leistungsstarke und flexible Werkzeuge für die HF-Signal- und Netzwerkanalyse. Mit einem Frequenzbereich bis 7,5 GHz liefert der Analysator zuverlässige automatische Messungen und mehrere Betriebsmodi: Spektrumanalysator als Basis, optionale Funktionen umfassen HF-Leistungsmessung, Vektorsignalmodulationsanalyse, Reflexionsmessung und EMI-Test. Zu den Anwendungen gehören Broadcast-Überwachung/-Evaluierung, Standortvermessung, S-Parameter-Messung, analoge/digitale Modulationsanalyse, EMI-Pre-Compliance-Test, Forschung und Entwicklung, Bildung, Produktion und Wartung.
Produkthighlights
1 Hz Minimum Resolution Bandwith
Die minimale Auflösungsbandbreite (RBW) von 1 Hz macht es möglich, auch Signale mit minimalen Frequenzunterschieden zu untersuchen.
Reflexionsmessung
Der SSA3000X Plus Spektrumanalyzer bietet eine VSWR- und Rückflussdämpfungsmessung mit externer Reflexionsbrücke
Ausgezeichnetes Phasenrausch-Verhalten
Durch das besonders niedrige Phasenrauschen von < -98 dBc / Hz (fc = 1 GHz, @10 kHz) können die meisten Synthesizer und Signalgeneratoren analysiert werden.
Großer Multi-Touchscreen
Ein hochauflösender 10,1-Zoll-Bildschirm mit Multitouch sorgt für eine einfache und effiziente Bedienung. Selbst die Nutzung von Maus und Tastatur ist über USB möglich.
Besonderes niedriges Eigenrauschen
Die SSA3000X Plus Serie bietet ein rauscharmes, hochleistungsfähiges HF-Frontend mit geringem Eigenrauschen (Displayed Average Noise Level, DANL) von nur -161 dBm/Hz und einem standmäßig integrierten Vorverstärker. Die hohe Empfindlichkeit ermöglicht die Analyse schwacher Signale.
EMI Measurement Modus (EMI Option)
Umfassende EMV-Precompliance Messungen mit CISPR 16-1-1 EMI-Filter und integrierten CISPR-Band A/B/C/D Voreinstellungen. Unterstützt Peak-, Quasi-Peak- und EMI-Mittelwert-Detektoren und mehrere vorgespeicherte Standards zum bequemen Vergleich von Emissionen mit gesetzlichen Grenzwerten. Balkenanzeigen und eine kontinuierliche Überwachung des Signals ermöglichen die schnelle Erkennung der maximalen Amplitude.
Modulationsanalyse-Modus (AMA/DMA Option)
Vektorsignal-Modulationsanalyse für analoge (AM/FM) und digitale (ASK/FSK/PSK/MSK/QAM) Signale. Unterstützt die Auswertung der Error Vector Magnitude (EVM) sowie die Datenaufzeichnung am Computer und die Wiedergabe aufgezeichneter Daten zusammen mit einem Siglent SSG5000X HF Signalgenerator.
Technische Daten
| Modellvergleich |  SSA3021X |  SSA3032X |  SSA3015X Plus |  SSA3021X Plus |  SSA3032X Plus |  SSA3075X Plus |
|---|---|---|---|---|---|---|
| Max. Bandbreite | 2.1 GHz | 3.2 GHz | 1.5 GHz | 2.1 GHz | 3.2 GHz | 7.5 GHz |
| Vorverstärker | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Tracking (Mitlauf-) Generator | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| EMI Filter (Option) | 200 Hz, 9 kHz, 120 kHz | 200 Hz, 9 kHz, 120 kHz | 200 Hz, 9 kHz, 120 kHz, 1MHz | 200 Hz, 9 kHz, 120 kHz, 1MHz | 200 Hz, 9 kHz, 120 kHz, 1MHz | 200 Hz, 9 kHz, 120 kHz, 1MHz |
| AMK CHP/ACPR/TOI/OBW/Monitor | Option | Option | Option | Option | Option | Option |
| AMA AM/FM | n/a | n/a | Option | Option | Option | Option |
| DMA ASK/FSK/PSK/QAM | n/a | n/a | Option | Option | Option | Option |
| Touch Screen | n/a | n/a | ✓ | ✓ | ✓ | ✓ |
| Auflösungsbandbreite (RBW) | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz | 1 Hz ~ 1 MHz, in 1-3-10 Sequenz |
| Display average noise level (DANL), min. | -161 dBm/Hz, Normalize to 1 Hz (typ.) | -161 dBm/Hz, Normalize to 1 Hz (typ.) | -156 dBm/Hz | -161 dBm/Hz | -161 dBm/Hz | -165 dBm/Hz |
