Siglent SSA5083A Spektrumanalyzer

Das SSA5083A ist ein leistungsstarker Spektrumanalyzer für die Analyse komplexer HF-Spektren und Signalen.

15.980,00 €*

  • 3 Jahre Garantie

Versandkostenfrei

Lieferzeit: 1 Woche

Weitere Informationen
Modell
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: SSA5083A
Hersteller: Siglent
  • Beim Kauf eines Echtzeit-Spektrumanalysators der SSA5000A-Serie erhalten Sie die Upgrade-Lizenzen SSA5000-RTA1 und SSA5000-B40 im Wert von 5.810 € kostenlos dazu.

    Bei Kauf eines Spektrumanalyzers von Siglent zusammen mit dem SRF5030T Near-Field Probe Kit erhalten Sie die EMI Upgrade Lizenz kostenlos dazu.

Beschreibung

Der Echtzeit Spektrumanalysator Siglent SSA5083A ist ein leistungsstarkes und flexibles Werkzeug für die Analyse komplexer HF-Spektren und Signalen. Mit einer Echtzeitbandbreite von bis zu 40 MHz und einem POI von 7,2 μs, kann der Analysator mehrdimensionale Daten anzeigen und erweiterte Triggerung und HF-Datenerfassung bereitstellen, um moderne HF-Spektrum-Herausforderungen wie Sprungfrequenz, Konfliktkanal, Spektruminterferenz, lösen zu können.

Zu den Anwendungen gehören Broadcast-Überwachung und Auswertung, Mobilfunkstandort, IoT, WiFi, Bluetooth-Vermessung, Forschung und Entwicklung, Ausbildung, Produktion und Wartung.

Das Siglent SSA5083A bietet ein großes Display (30,7 cm, 12,1") Multi Touch Display mit einer Auflösung von 1200 × 800 Pixeln. Mit dieser Größe bieten beide Varianten eine gute Übersicht über die vielen Komfortfunktionen wie z.B. Messungen, Markierungs- und Spitzenwerttabellen, Auto-Tuning und Kopplung.

Mit diesen Funktionen können Signale schnell automatisch dargestellt werden und es muss nicht mehr so viel von Hand eingestellt werden wie bei traditionellen Geräten.

Die Siglent Spektrumanalysatoren besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar.

Features

  • Frequenzbereich des Spektrumanalysators von 9 kHz bis 13,6 GHz
  • -165 dBm/Hz Angezeigter durchschnittlicher Geräuschpegel (typ.)
  • -105 dBc/Hz bei 1 GHz, 10 kHz Offset SSB-Phasenrauschen (typ.)
  • 25 MHz/40 MHz Echtzeit-Analysebandbreite (optional)
  • 100 % POI 7,20 μs, Dynamikbereich 60 dB, Multi-View für Dichte, Spektrogramm und PvT
  • Kanalleistung, ACPR, OBW, Harmonic, TOI-Messung etc. (opt.)
  • Analoge Modulationsanalyse und Vektordigitale Modulationsanalyse (opt.)
  • 12,1 Zoll Multi-Touchscreen, HDMI-Ausgang
  • Webbrowser-Fernsteuerung auf PC und mobilen Endgeräten und Dateibetrieb

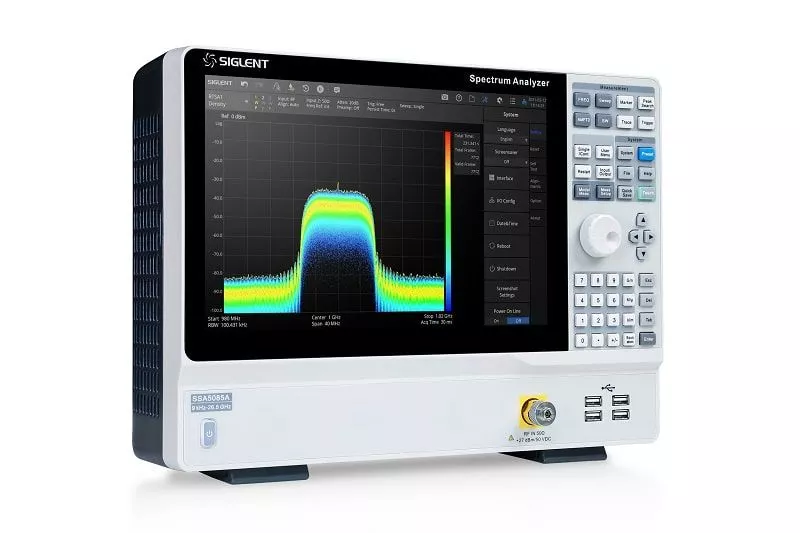

SSA5083A - Front

Hardwaredetails

Die SIGLENT SSA5000A Spektrumanalysatoren sind leistungsstarke und flexible Werkzeuge für komplexe HF-Spektrum- und Signalanalysen. Mit der Fähigkeit zur Echtzeit-Spektrumanalyse kann der Analysator mehrdimensionale Datenanzeigen und erweiterte Triggerung bereitstellen, um moderne Herausforderungen im HF-Spektrum zu lösen, wie z. B. Kanalleistungsmessung, Sprungfrequenz, Konfliktkanal und Spektrumsinterferenz.

Zu den Anwendungen gehören Broadcast-Überwachung/-Evaluierung, Mobilfunkstandorte, IoT, WLAN- und Bluetooth-Vermessung, Forschung und Entwicklung, Bildung, Produktion und Wartung.

 Produkthighlights

Produktvideo

SSA5000A - Einführung

Technische Daten

ModellvergleichSSA5083A - Small
SSA5083A
SSA5085A -Small
SSA5085A
Max. Bandbreite13.6 GHz26.5 GHz
Echtzeitbandbreite25 MHz, 40 MHz (Option)25 MHz, 40 MHz (Option)
VorverstärkerOptionOption
EMI Filter (Option)200 Hz, 9 kHz, 120 kHz, 1MHz200 Hz, 9 kHz, 120 kHz, 1MHz
AMK CHP/ACPR/TOI/OBW/MonitorOptionOption
AMA AM/FMOptionOption
DMA ASK/FSK/PSK/QAMOptionOption
Touch ScreenJaJa
Auflösungsbandbreite (RBW)1 Hz ~ 3 MHz, in 1-3-10 Sequenz1 Hz ~ 3 MHz, in 1-3-10 Sequenz
Anzeige des durchschnittlichen DANL, min.-165 dBm/Hz-165 dBm/Hz
