Beschreibung

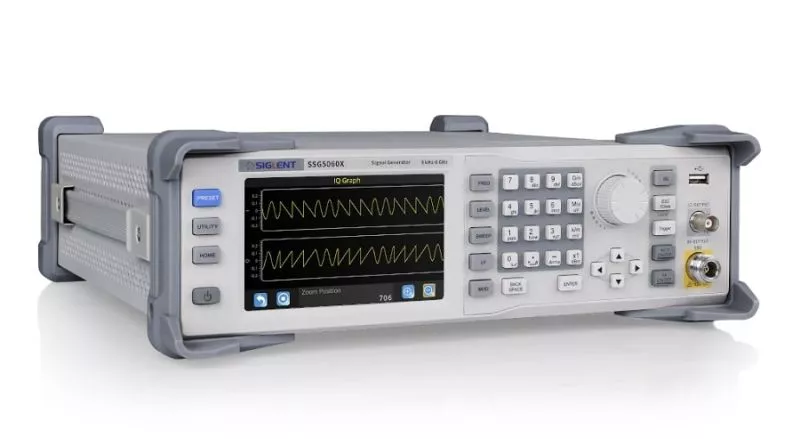

Der SSG5060X-V Signalgenerator kann Analog- und Vektorsignale mit einem Frequenzbereich von 9 kHz bis 6 GHz erzeugen.
Features
- Frequenz bis 4 GHz/6 GHz
- 001 Hz Auflösung der Frequenzeinstellung
- Maximale Ausgangsleistung bis zu +26 dBm (typ.)
- Phasenrauschen: -120 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.)
- Benutzerprogrammierbare Ebenheitskorrektur
- Bietet analoge AM-, FM- und PM-Modulation mit interner, externer oder Int+Ext-Quelle
- Einzelimpuls-, Doppelimpuls- und Impulsfolgegenerator (Option)
- Interne IQ-Modulation mit 150 MHz Modulationsbandbreite mit perfekter Werkskalibrierung
- Eingebaute Beispieldateien für digitale Kommunikationsstandardwellenformen wie 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth, CDMA
- Interner benutzerdefinierter Modus zum Generieren gängiger IQ-Signale wie QAM, FSK, ASK, MSK
- Analoge differenzielle I/Q-Ausgänge
- Externer analoger I/Q-Eingang
- USB-Powermeter-Messung
- Kapazitiver 5-Zoll-TFT-Touchscreen, Maus- und Tastaturunterstützung
- Webbrowser-Fernbedienung auf PC und mobilen Endgeräten
- Die Standardschnittstelle umfasst einen USB-Host, ein USB-Gerät (USB TMC) und ein LAN (VXI-11, Socket, Telnet). Optionale Schnittstelle: GPIB
Hardwaredetails
Die Signalgeneratoren der Serie SSG5000X von SIGLENT können Analog- und Vektorsignale erzeugen und haben einen Frequenzbereich von 9 kHz bis 4 GHz/6 GHz. Sie bieten branchenführende Leistung in Bezug auf Phasenrauschen, spektrale Reinheit, Bandbreite, EVM und Ausgangsleistung. Der interne IQ-Modulationsgenerator und die Wellenform-Wiedergabefunktion machen es einfach, selbst die komplexesten Signaltypen zu erzeugen. Sie decken auch das wichtigste HF-Band für die digitale drahtlose Kommunikation ab und enthalten Standard-Wellenformdateien. Die SIGLENT SSG5000X sind leistungsstarke und kostengünstige Quellen, die sich ideal für Forschung und Entwicklung, Bildung und Fertigung eignen.
Produkthighlights
Mehrträgersignalen
Der ARB-Modus dient zur Erzeugung von Mehrträgersignalen
USB-Leistungssensor
Einen externen USB-Leistungssensor verwenden, um Kabelverluste zu kompensieren
Mehrtonmodus
Mehrtonmodus zur Ausgabe von Mehrtonsignal-Wellenformsequenzen
Wellenformdateien
ARB-Modus zur Wiedergabe von Wellenformdateien nach digitalen Kommunikationsstandards
ARB-Modus
Der ARB-Modus kann verwendet werden, um Beschriftungssymbole der Wellenformdateien zu markieren und gleichzeitig einen Impuls von der IQ_Event-Schnittstelle auszugeben. Perfekt zum Synchronisieren eines anderen Geräts.
Benutzerdefinierte Modus
Der benutzerdefinierte Modus kann IQ-modulierte Signale wie QAM, PSK, ASK, FSK mit einer Abtastrate von bis zu 120 Msps erzeugen
Anzeigen des CCDF
ARB-Modus zum Abschneiden des Signals der Spitzenleistung und Anzeigen des CCDF (zytotoxischer Zelldifferenzierungsfaktor)
Echtzeit-AWGN
ARB-Modus zum Hinzufügen von Echtzeit-AWGN zu digitalen IQ-Signalen für Empfängerleistungstests
Technische Daten
Modellvergleich | SSG5040X | SSG5060X | SSG5040X-V | SSG5060X-V |
---|---|---|---|---|
Bandbreite | CW MODE 9 kHz-4 GHz | CW MODE 9 kHz-6 GHz | CW MODE 9 kHz-4 GHz IQ MODE10 MHz-4 GHz | CW MODE 9 kHz-4 GHz IQ MODE10 MHz-4 GHz |
Frequenz Auflösung | 0.001Hz | 0.001Hz | 0.001Hz | 0.001Hz |
Amplituden Auflösung | 0.01dB | 0.01dB | 0.01dB | 0.01dB |
Phasenrauschen | -120 dBc/Hz @1 GHz, offset 20 kHz (typ.) | -120 dBc/Hz @1 GHz, offset 20 kHz (typ.) | -120 dBc/Hz @1 GHz, offset 20 kHz (typ.) | -120 dBc/Hz @1 GHz, offset 20 kHz (typ.) |
Display | 5-Zoll-Kapazitäts-Touchscreen, RGB (800*480) | 5-Zoll-Kapazitäts-Touchscreen, RGB (800*480) | 5-Zoll-Kapazitäts-Touchscreen, RGB (800*480) | 5-Zoll-Kapazitäts-Touchscreen, RGB (800*480) |
