Beschreibung

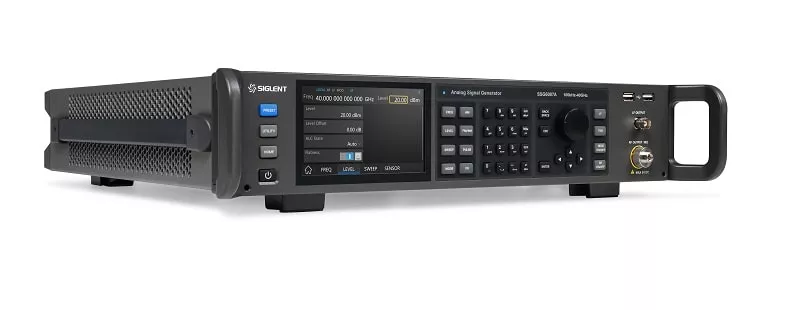

Der SSG6087A Signalgenerator von Sieglent bietet einen Ausgangsfrequenzbereich von 100 kHz bis 40 GHz und unterstützt AM- und Puls Modulation, Pulssequenzgenerator, Leistungsmessersteuerung und andere Funktionen.
Features
- Frequenz bis zu 13,6 GHz/ 20 GHz/ 40GHz
- 0,01 Hz Auflösung der Frequenzeinstellung
- Pegel-Einstellbereich: -130 dBm ~ 24 dBm
- Phasenrauschen: -135 dBc / Hz @ 1 GHz, 20 kHz Offset (typ.)
- Pegelfehler ≤ 0,7 dB (typ.)
- Bietet analoge AM-Modulation mit interner, externer oder Int+Ext-Quelle
- Einzelimpuls, Doppelimpuls und Impuls Zuggenerator (Option)
- Mit dem Leistungsmesser-Kontrollkit können Sie einfach das Leistungsmessgerät zur Leistungsmessung verwenden, Kontrolle der Ausgangsleistung und Korrektur von Leitungsverlusten
- 5 Zoll TFT kapazitiver Touchscreen, unterstützt Maus und Tastatur
- Webbrowser-Fernsteuerung auf PC und mobilen Endgeräten
- Die Standardschnittstelle umfasst USB Host, USB-Gerät (USB TMC), LAN (VXI-11, Buchse, Telnet). Optionale Schnittstelle: GPIB
Hardwaredetails
Um komplexere Systeme zu entwickeln, zu testen und zu optimieren, muss die Messtechnik die gewünschte Systemleistung übertreffen. Der SSG6000A ist darauf ausgelegt, eine leistungsstarke Signalqualität zu liefern, die die strengen Anforderungen der neuesten Mikrowellen- und Millimeterwellentests erfüllt und gleichzeitig den Kundennutzen in Bezug auf Größe, Geschwindigkeit und Kosten erhöht. Der HF-Signalgenerator der SSG6000A-Serie unterstützt AM- und Pulsmodulation, Pulssequenzgenerator, Leistungsmessersteuerung und andere Funktionen. Das standardmäßige OCXO-Referenz-Hardwaremodul im Inneren sorgt für eine hochpräzise und stabile Signalausgabe. Es ist nicht nur ein idealer lokaler Oszillator und eine ideale Taktquelle, sondern auch eine leistungsstarke analoge Signalquelle, die für Anwendungen in Forschung und Entwicklung sowie in der Produktion geeignet ist. Gepaart mit solider HF-Leistung, einem flexiblen und reinen Signal ist der SSG6000A eine Komplettlösung, die eine großartige Ergänzung für die Werkbankausrüstung jedes HF-Ingenieurs darstellt.
Produkthighlights
Impulsfolgegenerator
SSG6000A erzeugt versetzte Pulsgruppen und Pulspausen. Die Pulsweite und die Pulspause können unabhängig und für jeden Puls separat eingestellt werden. Der Impulsfolgegenerator hat eine Impulsbreite von 20 ns bis 300 s und bis zu 2047 verschiedene Impulse. Die Impulswiederholungsperiode kann von 1 auf maximal 65.535 geändert werden, wodurch eine sehr lange Impulsfolge entsteht, die für Tests verwendet werden kann.
Pulsmodulation
SSG6000A unterstützt AM- und Pulsmodulation, Pulssequenzgenerator, Leistungsmessersteuerung und andere Funktionen. Das Ein-/Aus-Verhältnis der Pulsmodulation beträgt mehr als 80 dB und die Anstiegs-/Abfallzeit beträgt weniger als 15 ns. SSG6000A kann als Pulsmodulationssignalquelle oder LO zur Simulation verschiedener Radarechosignale verwendet werden.
SSB-Phasenrauschen
Der Signalgenerator SSG6000A ist so konstruiert, dass er selbst bei hohen Ausgangsleistungen eine hervorragende Signalreinheit über einen breiten Frequenzbereich von 100 kHz bis 40 GHz liefert. Ausgezeichnetes Phasenrauschen von -135 dBc/Hz, niedrige subharmonische Signalkomponenten von < –80 dBc und niedriges Breitbandrauschen von –155 dBc geben Ihnen die Gewissheit, dass Sie Ihr Gerät testen und nicht die Grenzen Ihrer Instrumentierung. Gepaart mit außergewöhnlicher Frequenz- und Leistungsstabilität ist der SSG6000A eine großartige Lösung für Anwendungen wie LO-Emulation, Empfänger, ADC/DAC und Komponententests.
Technische Daten
| Modellvergleich |  SSG6083A |  SSG6085A |  SSG6087A |
|---|---|---|---|
| Frequenzbereich | CW MODE 100 kHz-13.6 GHz | CW MODE 100 kHz-20 GHz | CW MODE 100 kHz-40 GHz |
| Pegeleinstellbereich | -130 dBm bis +24dBm | -130 dBm bis +24dBm | -130 dBm bis +24dBm |
| Frequenzauflösung | 0,01 Hz | 0,01 Hz | 0,01 Hz |
| Amplitudenauflösung | 0,01 dB | 0,01 dB | 0,01 dB |
| Pegelgenauigkeit | ≤ 0.7 dB(typ.) | ≤ 0.7 dB(typ.) | ≤ 0.7 dB(typ.) |
| Phasenrauschen | -135 dBc/Hz @1 GHz, Offset 20 kHz (typ.) | -135 dBc/Hz @1 GHz, Offset 20 kHz (typ.) | -135 dBc/Hz @1 GHz, Offset 20 kHz (typ.) |
| Anzeige | 5-Zoll-Kapazitäts-Touchscreen, RGB (800*480) | 5-Zoll-Kapazitäts-Touchscreen, RGB (800*480) | 5-Zoll-Kapazitäts-Touchscreen, RGB (800*480) |
