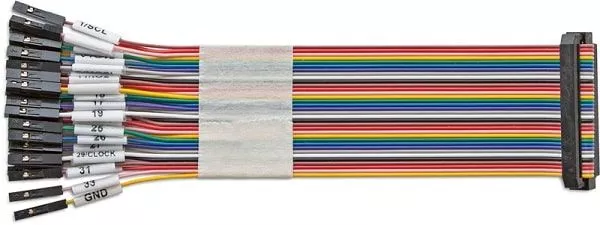

Total Phase 34-Pin Split Kabel

Das 34-Pin Split Kabel ist das ideale Verbindungsstück

99,00 €*

Inhalt: 1

inkl. MwSt. (inaktiv)

Preise exkl. MwSt. zzgl. Versandkosten

Auf Lager, Lieferzeit: 1 -2 Tage

Weitere Informationen

Produktnummer: TP510410

Hersteller: Total Phase

34-Pin Split Kabel

Angebot

Beschreibung

Das 34-Pin Split Kabel ist die ideale Lösung wenn einzelne Pins der Promira Platform mit ihrem Projekt verbunden werden sollen.

Wenn die Pin Crimp Stecker für Ihre Anwendung ungeeignet sind, stehen Greifklemmen beim 34-Pin Grapper Cable (TP510510) zur Verfügung.

Sofern kein 34-poliger Header auf Ihren Embedded Projekt standardmäßig integriert ist, wird dieses Kabel für die zusätzliche Stromversorgung benötigt. (Zu den bereits vorhandenen 100mA über die Pins 4 und 6 bieten die Pins 22 und 24 zusätzlich 100mA). Fall Sie die erweiterten Funktionalitäten wie z.B. eSPI, Dual oder Quad I / O SPI der Promira Serial Platform benutzen wird auch das 34-Pin Split Kabel benötigt.

Technische Daten

Pin Spezifikation	I2C/SPI	eSPI	MDIO
#1	SCL/SS1/GPIO-0	Alert#-0
#2	GND	GND	GND
#3	SDA/SS2/GPIO-1	CS2/Alert#-1
#4	VTGT1	VTGT1	VTGT1
#5	MISO/GPIO-2	IO1	MDIO
#6	VTGT2	VTGT2	VTGT2
#7	SCK/GPIO-3	SC1	MDC
#8	MOSI/GPIO-4	IO0
#9	SS0/GPIO-5	CS0
#10	GND	GND	GND
#11	IO2/GPIO-6	IO2
#12	GND	GND	GND
#13	IO3/GPIO-7	IO3
#14	SS4/GPIO-8	CS1
#15	SS3/GPIO-9	eSPI Reset#-0
#16	GND	GND	GND
#17	TBD	TBD
#18	GND	GND	GND
#19	TBD	TBD
#20	TBD	TBD
#21	TBD	TBD
#22	VTGT3/VLVL1	VTGT3/VLVL1	VTGT3/VLVL1
#23	TBD	TBD
#24	VTGT4/VLVL2	VTGT4/VLVL2	VTGT4/VLVL2
#25	TBD	TBD
#26	TBD	TBD
#27	TBD	TBD
#28	GND	GND	GND
#29	TBD	TBD
#30	GND	GND	GND
#31	TBD	TBD
#32	TBD	TBD
#33	TBD	TBD
#34	GND	GND	GND
