Promira universelle I2C/ SPI/ eSPI Plattform

Angebot

Beschreibung

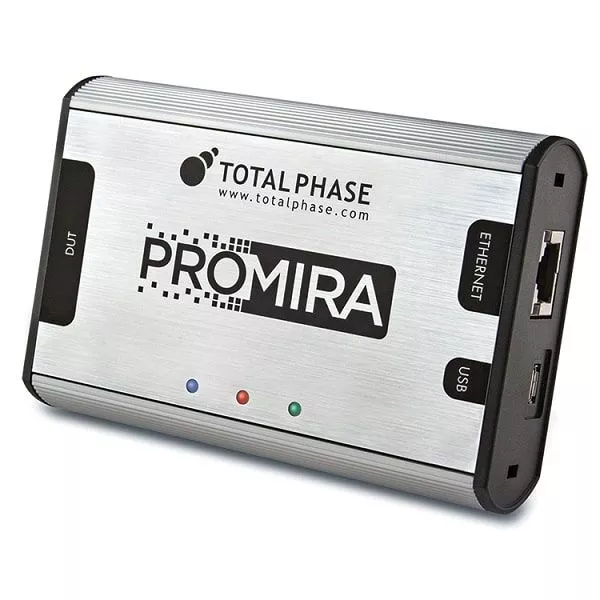

Der Promira ist eine universelle Hardware Plattform nutzbar für eine Vielzahl von Anwendungen, die durch die Freischaltung der entsprechenden Software ermöglicht wird.

Nachstehend eine Übersicht der derzeit vorhandenen Anwendungen, die jeweils mit der Promira Hardware dazugekauft und mittels eines Lizenzschlüssels freigeschaltet werden.

Die universelle Promira Hardware Plattform kann für eine Vielzahl von Applikationen eingesetzt werden. Die jeweiligen Anwendungen können per Lizenzschlüssel und gegen entsprechende Gebühren freigeschaltet werden.

I2C Features

Leistung von bis zu 800 kbps über USB mit höherer Bandbreite im Vergleich zu langsamerem RS-232.
Unterstützt den Standardmodus (100 kbps) und den Fast Mode (400 kbps) sowie variierende Geschwindigkeiten von 1 kHz bis 800 kHz.
Unterstützt das Strecken von Inter-Bit- und Inter-Byte-Takten, Multi-Master Konfigurationen, Master senden und empfangen und Asynchrones Slave-Senden sowie Empfangen.
Software-konfigurierbare I2C-Pull-up-Widerstände.
Software-konfigurierbare Ziel-Power-Pins zur Stromversorgung von nachgeschalteten Geräten.
Wiederholter Start, 10-Bit-Slave-Adressierung und Transaktionen im kombinierten Format.

SPI Features

Arbeitet im Master- oder Slave-Modus.
Master-Signalisierungsrate von bis zu 8 Mbit/s.
Slave-Signalisierungsrate von bis zu 4 Mbit/s.
Vollduplex-Master senden / empfangen.
Asynchrones Slave-Senden / Empfangen.
Software-konfigurierbare Ziel-Power-Pins zur Stromversorgung von nachgeschalteten Geräten.
Software-konfigurierbare Slave Select (SS) -Polarität im Master-Modus.

I2C Active - Stufe 1 Anwendung

PN: TP600110

Die I2C Programmiergeschwindigkeit bei dieser Anwendung ist fast doppelt so hoch wie die des Aardvark I2C / SPI Host Adapters. Auch wird die "I2C Fast Mode Plus Spezifikation" unterstützt. High-Speed-I2C-Programmierung, leistungsstarkes Debugging und herausragende Emulationsmöglichkeiten, die man für I2C Protokolle braucht, werden angeboten.

I2C Active - Stufe 2 Anwendung

PN: TP600210

Diese Anwendung baut auf der I2C-Active Stufe 1 auf und besitzt die gleichen Leistungsmerkmale. Die I2C-Programmierung wird aber auf bis zu 3,4 MHz für Master und Slave beschleunigt.

SPI Active - Stufe 1 Anwendung

PN: TP600510

Mit dieser Anwendung ist die SPI-Programmier Geschwindigkeit über acht Mal höher als die des Aardvark I2C / SPI Host Adapters. Es werden Taktraten von bis zu 12.5 MHz für Master und 8 MHz für die Slave Funktionalität unterstützt. Neben der äusserst schnellen Programmierung, sind ein ultra leistungsstarkes Debugging und ausgezeichnete Emulationsmöglichkeiten, die für SPI Protokolle benötigt werden, die herausragenden Merkmale.

SPI Active Level 2

SPI Active - Stufe 2 Anwendung

PN: TP600610

Diese Anwendung baut auf den Leistungsmerkmalen der SPI Active Stufe 1 auf. Die SPI Programmiergeschwindigkeit ist jedoch noch wesentlich höher. Es werden Taktraten von bis zu 40 MHz für Master und 20 MHz für die Slave-Funktionalität und Dual I/O unterstützt.

SPI Active - Stufe 3 Anwendung

PN: TP600710

Diese Anwendung baut auf den Leistungsmerkmalen der SPI Active Stufen 1 & 2 auf. Die SPI Programmiergeschwindigkeit ist noch einmal wesentlich höher als die der vorherigen Stufen. Es werden Taktraten von bis zu 80 MHz für Master und 20 MHz für die Slave-Funktionaltät und zusätzlich Quad I/O unterstützt.

eSPI Analysis App

eSPI Analyse Anwendung

PN: TP208510

Mit der eSPI-Analyseanwendung (separat lizenziert) können Sie die eSPI-Kommunikation überwachen, einschließlich der Überwachung der Kommunikation zwischen einem Master und einem Slave über die Datenleitungen, 5 Kanäle (Peripheriegerät, virtuelles Kabel, OOB, Flash, Independent) und 2 Warnungen Zeilen, 2 Rücksetzzeilen und mehr. Die eSPI Active-Beispieldateien zeigen Ihnen auch, wie Sie Ihre SPI Active-lizenzierte Promira Serial Platform als Master für das eSPI-Protokoll verwenden können.

Verfügbare Software

Control Center Software

Das Control Center erlaubt Anwendern die Funktionen von I2C, SPI und GPIO sofort vollständig zu nutzen. Dabei können mehrere Geräte simultan verwendet werden und eine praktisch unbegrenzte Anzahl von Konfigurationen wählen, mit denen Ingenieure ihre eingebetteten Systeme entwickeln und testen können.

Flash Center Software

Die Flash Center Software von Total Phase ist ein Softwarepaket, mit dem Ingenieure schnell I2C- und SPI-basierte EEPROM- und Flash-Speicherchips löschen, programmieren und überprüfen können. Darüber hinaus können nicht gelistete Bausteine über die XML basierende Bibliothek innerhalb von Minuten hinzugefügt werden.

Labview Treiber

Der Promira LabVIEW-Treiber ist ein kostenloser Open-Source-LabVIEW-Instrumententreiber für den Zugriff auf den Promira innerhalb der LabVIEW-Entwicklungsumgebung. Das Treiberpaket ist auf Windows ausgerichtet und basiert auf der Promira-Softwarebibliothek.

API's

Der Promira verfügt über eine umfassende API für Rosetta-Sprachbindungen – 32-Bit- und 64-Bit-Software-API C, C#, Python 2/3, .NET, VB.NET und VB6. Die Labview Treiber stellen alle Funktionen bereit, die einem C-Sprachentwickler normalerweise zur Verfügung stehen. Unterstützt werden Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE und Red Hat.

Hardwareanforderungen

Intel oder AMD processor operating at 2 gigahertz (GHz) oder schneller
1 gigabyte (GB) physical RAM (32-bit) oder 2 GB RAM (64-bit)
2 GB oder mehr freier Festplattenplatz
Full-speed USB Schnittstelle
Bildschirmauflösung von 1024x768 oder besser
Internetanschluss ist hilfreich

Unterstützte Betriebssysteme (32-bit and 64-bit

Windows: 7, 8, 8.1, 10
Linux: Red Hat, SuSE, Ubuntu, Fedora, Arch, CentOS, Debian
Mac OS X: 10.5-10.10

Produktvideo

Promira - Einsatzbereiche

Promira - First Steps

EEPROMS mit dem Promira

Technische Daten

Unterstützte Protokolle	Master Funktionen	Slave Funktionen
I2C	1 kHz – 3.4 MHz	1 kHz – 3.4 MHz
SPI	31 kHz – 80 MHz	31 kHz – 20 MHz
eSPI Active Examples	66 MHz	N/A
eSPI Analysis	66 MHz	66 MHz

SPI Modellvergleich	Aardvark I2C/SPI Adapter	Cheetah SPI Host Adapter	Promira SPI Anwendungen	Promira eSPI Anwendungen	Beagle I2C/SPI Protokoll Analyzer
Artikelnummer	TP240141	TP280121	TP500110	TP500110	TP320121
Unterstützte SPI Protokolle	SPI-Single I/O	SPI Single I/O	SPI Level 1: SPI Single I/O SPI Level 2: SPI Single, Dual I/O SPI Level 3: SPI Single, Dual, Quad I/O	eSPI Analysis: eSPI Single, Dual, Quad I/O eSPI Active: SPI-Single, Dual, Quad I/O	SPI-Single I/O
Funktion	Master/Slave Host Adapter	Master/Slave Host Adapter	SPI Level 1/2/3: Master/Slave Host Adapter	eSPI Active: Master/Slave Host Adapter eSPI Analysis: Echtzeit Busmonitor	Echtzeit Bus Monitor
Master Clock Geschwindigkeit	8 MHz	40+ MHz	SPI Level 1: 12,5 MHz SPI Level 2: 40 MHz SPI Level 3: 80 MHz	eSPI Active/ Analysis: 66 MHz	24 MHz
Slave Clock Geschwindigkeit	4 MHz	N/A	SPI Level 1: 8 MHz SPI Level 2/3: 20 MHz	eSPI Active: N/A eSPI Analysis: 66 MHz	24 MHz
Chip/Slave Select	1	3	SPI Level 1: 1 SPI Level 2: 3 SPI Level 3: 8	eSPI Active: up to 8 eSPI Analysis: Monitor 2 alerts, 2 resets, 2 chip	Monitor 1 slave select
Slave Fähigkeit	< = 6	0	SPI Level 1/2/3: Advanced	eSPI Active: Standard 20 MHz eSPI Analysis: N/A	N/A
Spannungspegel (V)	3.3-5V (Level Shifter Board: 1,2V - 3,3V)	3.3-5V (Level Shifter Board: 1,2V - 3,3V)	SPI Level 1/2/3: 0.9-3.45 V, 5 V	eSPI Active/Analysis: 1.8 V	3.3-5V
Zielleistung	5 V, 30mA verfügbar	5 V, 30mA verfügbar	SPI Level 1/2/3: 2 unabhängig, 1 regelbar, (0.9-3.45 V), 1 schaltbar (3.3-5V) 200mA verfügbar	eSPI Active/Analysis: 5 V, 30mA verfügbar	5 V, 30mA verfügbar
variable Wortlänge	x	x	SPI Level 1/2/3: ✔	eSPI Active/Analysis: x	x
Verbindung	Full Speed USB	High Speed USB	SPI Level 1/2/3: High Speed USB, Ethernet	eSPI Active/Analysis: High Speed USB, Ethernet	High Speed USB

I2C Modellvergleich	Aardvark I2C/SPI Adapter	Promira I2C-Level 1	Promira I2C-Level 2	Beagle I2C/SPI Protokoll Analyzer
Artikelnummer	TP240141	TP500110	TP500110	TP320121
Unterstützte Protokolle	I2C	I2C	I2C	I2C, MDIO, SPI-Single I/O
Funktion	Master/Slave Host Adapter	Master/Slave Host Adapter	Master/Slave Host Adapter	Real-time Bus Monitor
Master Clock Geschwindigkeit	800 kHz	1 MHz	3.4 MHz	24 MHz
Slave Clock Geschwindigkeit	800 kHz	1 MHz	3.4 MHz	24 MHz
Chip/Slave Select	1	N/A	N/A	Monitor 1 slave select
Slave Fähigkeit>	<= 6	Advanced	Ultra	N/A
Spannungspegel (V)	3.3-5V	0.9-3.45 V, 5 V	0.9-3.45 V, 5 V	3.3-5V
Zielleistung	5 V, 30mA verfügbar	2 Independent, 1 Programmable, (0.9-3.45 V), 1 Switchable (3.3-5V) 200mA verfügbar	2 Independent, 1 Programmable, (0.9-3.45 V), 1 Switchable (3.3-5V) 200mA verfügbar	5 V, 30mA verfügbar
Verbindung	Full Speed USB	High Speed USB, Ethernet	High Speed USB, Ethernet	High Speed USB
