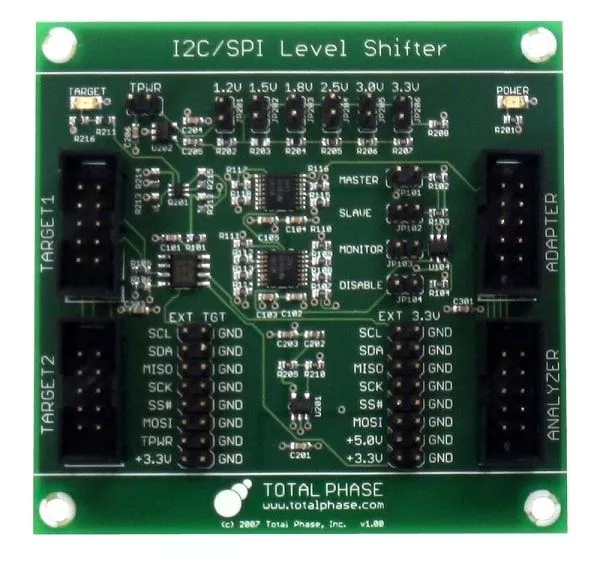

Total Phase Level Shifter Board

Haupteigenschaften

• I2C eingriffsfrei bis zu 4 MHz überwachen
• Nicht-intrusive Überwachung von SPI bis zu 24 MHz †
• Nicht-intrusive Überwachung von MDIO bis zu 2,5 MHz (Klausel 22 und Klausel 45) ‡
• Datenerfassung und -anzeige in Echtzeit – I2C- und SPI-Pakete beobachten, während sie auf dem Bus auftreten.
• Timing auf Bit-Ebene mit einer Auflösung von bis zu 20 ns.
• Vollständig kompatibel mit Windows, Linux und Mac OS X
• Beinhaltet vollständige Funktionsüberwachungstools

SPI Features

•  Arbeitet im Master- oder Slave-Modus.
• Master-Signalisierungsrate von bis zu 8 Mbit / s.
• Slave-Signalisierungsrate von bis zu 4 Mbit / s.
• Vollduplex-Master senden / empfangen.
• Asynchrones Slave-Senden / Empfangen.
• Software-konfigurierbare Ziel-Power-Pins zur Stromversorgung von nachgeschalteten Geräten.
• Software-konfigurierbare Slave Select (SS) -Polarität im Master-Modus.

Mit diesem Bausatz ist es möglich

• Zielbausteine über den SPI Bus als Master Baustein zu betreiben.
• SPI Master oder Slave Bausteine zu simulieren.
• SPI basierende Speicherbausteine zu programmieren und zu prüfen.
• Passive SPI Bus Echtzeitüberwachung mit Bit Level Timing bis zu 20 ns

Mit diesem Bausatz ist es möglich

• Zielbausteine über den I2C Bus als Master Baustein zu betreiben.
• I2C Master oder Slave Bausteine zu simulieren.
• I2C basierende Speicherbausteine zu programmieren und zu prüfen.

Hardwareanforderung

• Intel oder AMD processor mit mind. 2 gigahertz (GHz) or faster
• 1 gigabyte (GB) physical RAM (32-bit) or 2 GB RAM (64-bit)
• 2 GB oder mehr freier Festplattenspeicher
• High-speed USB port
• Auflösung von 1024x768 oder höher

Unterstützte Betriebssysteme (32-bit and 64-bit)

• Windows: 7, 8, 8.1, 10
• Linux: Red Hat, SuSE, Ubuntu, Fedora, Arch, CentOS, Debian
• Mac OS X: 10.5-10.10
