CANsub.2: Kompakte 2-Kanal-CAN-Bus-Schnittstelle mit galvanischer Trennung, webCAN, 1 μ s Zeitstempel und >20.000 Frames/s – ideal für Test- und Diagnosezwecke.
Staffelpreise auf Anfrage!
350,00 € Netto
416,50 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Auf Lager, Lieferzeit: 1-2 Tage
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Abholung heute in Forstinning b. München möglich
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung
Kompakte, professionelle CAN-Bus-Schnittstelle mit zwei galvanisch getrennten CAN-FD-Kanälen, USB-C und Ethernet. Echtzeit-Streaming mit über 20.000 Frames/s und 1-µs-Zeitstempeln, integrierte webCAN-Weboberfläche und offene REST/WebSocket-APIs für die einfache Integration in Testumgebungen und Automatisierung. Robuste Schutzfunktionen und DBC-Dekodierung ermöglichen zuverlässige Diagnose und Entwicklung.
Merkmale
- 2 x galvanisch getrennte CAN FD-Kanäle
- USB-C- und RJ45-Ethernet-Schnittstellen
- Integrierte webCAN-Browserschnittstelle (kein Treiber erforderlich)
- Zeitstempelauflösung von 1 μs
- Mehr als 20.000 Bilder/s Streaming-Durchsatz

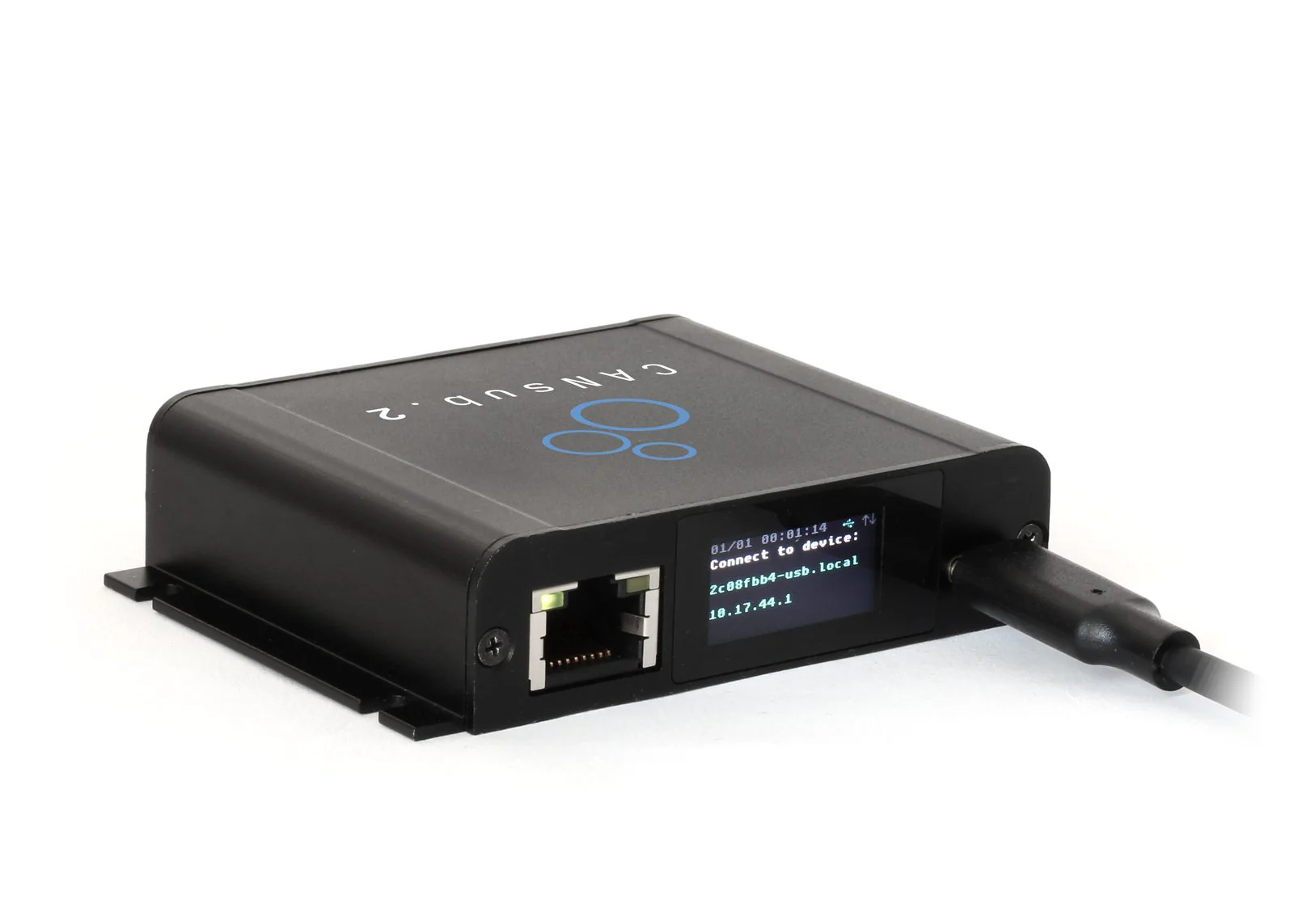

- 160 × 80 px Farb-TFT-Display für Status und URL
- DB9-Anschlüsse für Standard-Adapterkabel
- Offene REST- und WebSocket-APIs
- Transceiver-Schutz: Kurzschluss, Busfehler, Unterspannung
- Geringer Stromverbrauch, kompaktes Aluminiumgehäuse
Der CANsub.2 ist eine kompakte, professionelle CAN-Bus-Schnittstelle mit zwei galvanisch getrennten CAN-FD-Kanälen und flexiblen USB-C- und Ethernet-Schnittstellen. Er streamt CAN-Frames in Echtzeit mit mehr als 20.000 Frames/s und liefert mikrosekundengenaue Zeitstempel (1 μs). Dadurch eignet er sich ideal für Rasterschleifen, UDS/OBD-Tests und Echtzeitdiagnose.
Die integrierte webCAN-Schnittstelle läuft direkt auf dem Gerät und ermöglicht browserbasierte Überwachung, DBC-Dekodierung, Signalplottung und die Ausführung zeitkritischer Sendeaufträge ohne zusätzliche Software. Hardware-ID-Filter, konfigurierbare Silent-Modi und Transceiver-Schutzmechanismen erhöhen die Zuverlässigkeit im Feldeinsatz. Typische Anwendungsbereiche sind Fahrzeugdiagnose, Prüfstände in Forschung und Entwicklung, Maschinenintegration und Außendienst. Für Multiplex-Setups oder höchste Kanalanzahl ist das Schwestermodell mit vier Kanälen erhältlich; Adapterkabel ermöglichen die einfache Integration in bestehende OBD2- oder J1939-Anschlüsse. Offen dokumentierte APIs und Python/SavvyCAN-Unterstützung erleichtern die Automatisierung und Integration in Test- oder Datenerfassungsprozesse. Das geringe Gewicht und das kompakte Aluminiumgehäuse ermöglichen eine einfache Montage in Prüfständen; das integrierte Farb-TFT-Display zeigt Buslast, Fehlerraten und die aktuelle Bitrate an. Die galvanische Trennung ermöglicht den sicheren Parallelbetrieb mehrerer Bussegmente. Firmware-Updates sind kostenlos und verbessern die Funktionalität während der gesamten Produktlebensdauer.
Die integrierte webCAN-Schnittstelle läuft direkt auf dem Gerät und ermöglicht browserbasierte Überwachung, DBC-Dekodierung, Signalplottung und die Ausführung zeitkritischer Sendeaufträge ohne zusätzliche Software. Hardware-ID-Filter, konfigurierbare Silent-Modi und Transceiver-Schutzmechanismen erhöhen die Zuverlässigkeit im Feldeinsatz. Typische Anwendungsbereiche sind Fahrzeugdiagnose, Prüfstände in Forschung und Entwicklung, Maschinenintegration und Außendienst. Für Multiplex-Setups oder höchste Kanalanzahl ist das Schwestermodell mit vier Kanälen erhältlich; Adapterkabel ermöglichen die einfache Integration in bestehende OBD2- oder J1939-Anschlüsse. Offen dokumentierte APIs und Python/SavvyCAN-Unterstützung erleichtern die Automatisierung und Integration in Test- oder Datenerfassungsprozesse. Das geringe Gewicht und das kompakte Aluminiumgehäuse ermöglichen eine einfache Montage in Prüfständen; das integrierte Farb-TFT-Display zeigt Buslast, Fehlerraten und die aktuelle Bitrate an. Die galvanische Trennung ermöglicht den sicheren Parallelbetrieb mehrerer Bussegmente. Firmware-Updates sind kostenlos und verbessern die Funktionalität während der gesamten Produktlebensdauer.
Technische Daten
| Gerätespezifikation |  CANsub.2 |
|---|---|
| Produktnummer | CANsub.2 |
| Kanäle | 2 x CAN FD |
| Schnittstellen | USB-C, Ethernet (RJ45), 2 x DB9 |
| Zeitstempel | 1 μs Auflösung |
| Maximaler Durchsatz | Mehr als 20.000 Bilder/s |
| Anzeige | 160 × 80 px Farb-TFT |
| Gehäuse & Abmessungen | Aluminium, 75 × 67 × 20 mm |
| Gewicht | 90 g |
| Stromversorgung | +5 V über USB‐C (PoE optional) |
| Schutz und Isolierung | Galvanische Trennung, IP40 |
| Modellvergleich | CANsub.2 | .webp) CANsub.4 |
|---|---|---|
| Kanäle | 2 x CAN FD | 4 x CAN FD |
| Physikalischer Anschluss | 2 × DB9 | 1 × DB25 (optional DB25‑4xDB9) |
| Maximaler Durchsatz | Mehr als 20.000 Bilder/s | Mehr als 20.000 Bilder/s |
| Zeitstempel | 1 μ s | 1 μ s |
| Anzeige | 160 × 80 px TFT | 160 × 80 px TFT |
| Gehäuse / Gewicht | 75 × 67 × 20 mm / 90 g | 75 × 67 × 20 mm / 90 g |
