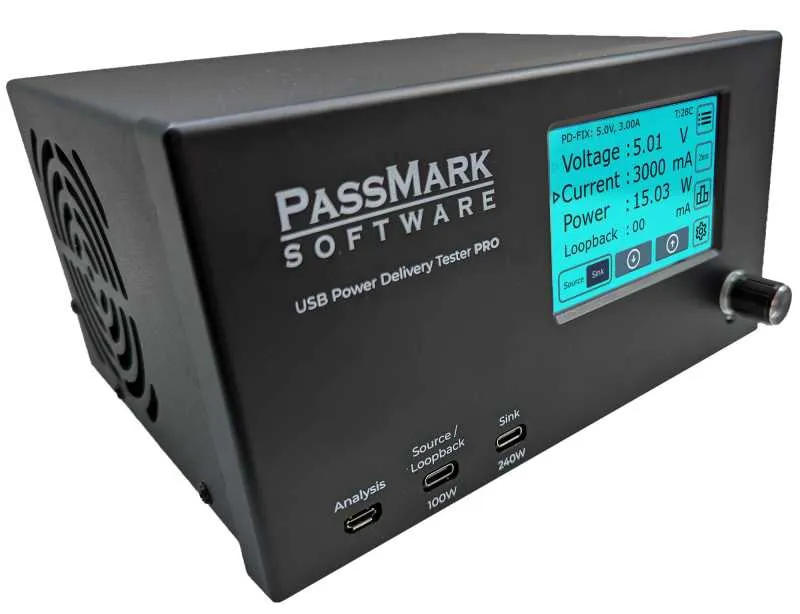

Passmark USB Power Delivery Tester PRO

Ja, Sie können mehrere Tester von einem PC aus steuern und überwachen. Pro Gerät benötigen Sie einen USB-Anschluss. Für jedes angeschlossene Gerät muss eine separate Software ausgeführt werden.

Ja, die PC-Software kann alle vom Tester gesendeten und gelesenen Stromversorgungsmeldungen aufzeichnen und anzeigen.

Eine kontinuierliche Verlustleistung von 240 W ist möglich. Um die Funktion sicherzustellen, muss sich der Tester in einer kühlen Umgebung (z. B. 21 °C) befinden und eine gute Belüftung des Geräts gewährleisten. Das Gerät schaltet sich automatisch ab, wenn die Kühlkörpertemperatur 75 °C oder die interne MOSFET-Sperrschichttemperatur 150 °C erreicht.

Das programmierbare Netzteil (PPS) ist eine der Ergänzungen zum USB-C Power Delivery 3.0-Standard. Die Ausgangsspannung eines Netzteils kann programmgesteuert in kleinen Schritten (20 mV) über den angegebenen Bereich hinaus angepasst werden.

Quick Charge ist eine proprietäre Technologie von Qualcomm, die das Laden batteriebetriebener Geräte mit mehr als den üblichen 5 Volt und 2 Ampere ermöglicht. QC1, QC2, QC3, QC4 und QC4+ werden unterstützt.

Derzeit nicht. Details zur API finden Sie weiter unten. Das Gerät kann auch eigenständig ohne PC-Verbindung verwendet werden.

Maximal 20 Profile (je nachdem, was das zu testende Gerät unterstützt)

Für den Sink-Port kann jede Spannung zwischen 3,3 V und 48 V verwendet werden (je nachdem, welche Leistungsprofile das zu testende Gerät unterstützt). Am Source-Port können Spannungen zwischen 3,3 V und 20 V bereitgestellt werden.

Der Source-Port ist flexibel konfigurierbar und ermöglicht die Emulation der gängigsten Ladegeräte sowie die Erstellung ungewöhnlicher Ladegeräte, um das Verhalten des zu testenden Geräts zu testen. Der Source-Port unterstützt die folgenden Protokolle, die jeweils individuell angepasst werden können:

USB Power Delivery (bis zu 100 W, Typen: FIXED, PPS, SPR-AVS).
Quick Charge 3 (200-mV-Schritte, 12 V oder 20 V max.).
USB-C CC Line Pull-up-Widerstandswert, Rp (USB-C Standard, USB-C @ 1,5 A, USB-C @ 3 A).
BC1.2 SDP und DCP.
Alle Apple-/Divider-Modus-Typen.
Samsung 2A / 1,2 V/1,2 V-Modus.
Nach der Erstellung eines benutzerdefinierten Ladegeräts kann dieses im Speicher des Geräts gespeichert werden. Bis zu fünf Ladegeräte können gleichzeitig gespeichert werden, sodass ein einfacher Wechsel zwischen verschiedenen emulierten Ladegeräten möglich ist.

Ja, Sie können die vom Gerät angezeigte Grenze über die PC-Software außer Kraft setzen. Dadurch können Sie ein fehlerhaftes USB-Gerät simulieren. Dies ist beispielsweise nützlich, wenn Sie als Elektroingenieur ein Ladegerät entwickeln und dessen Sicherheit testen müssen. WARNUNG: Obwohl USB-Ladegeräte bei Überstrom abschalten, kann dies passieren. Die Folgen können ein schwerwiegender Ausfall des zu testenden Geräts sein. Rauch, Feuer, Kurzschlüsse und Stromschlaggefahr sind möglich.

Um die Kapazität einer USB-Powerbank oder eines Akkupacks zu messen, stellen Sie zunächst sicher, dass der Akku vollständig geladen ist. Schalten Sie den USB Power Delivery Tester PRO ein und verbinden Sie ihn mit einem Überwachungsgerät, während die Überwachungssoftware läuft. Klicken Sie in der Benutzeroberfläche auf „Kapazität zurücksetzen“. Schließen Sie anschließend die Powerbank an den USB Power Delivery Tester PRO an. Stellen Sie anschließend die Stromstärke auf einen Wert ein, der die Leistungsfähigkeit der Powerbank angemessen widerspiegelt (z. B. 1000 mA oder 1500 mA). Die Stromstärke lässt sich über die Benutzeroberfläche der USBPD Test-Software präzise einstellen. Beachten Sie, dass die Stromstärke nicht unbedingt auf den maximal angegebenen Wert eingestellt werden muss, da höhere Stromstärken zu einer stärkeren Wärmeableitung führen können, die die Effizienz der Powerbank verringert. Lassen Sie das Gerät anschließend laufen, bis die Spannung Null ist. Dies kann länger als eine Stunde dauern. Sobald die Spannung Null ist, ist die Powerbank vollständig entladen. Notieren Sie sich den unter „Kapazität“ angezeigten Wert. Der Wert wird in mAh (Milliamperestunden) angegeben. Beispielsweise würde ein Kapazitätswert von 2000 mAh bei einem Strom von 1000 mA bedeuten, dass die Powerbank insgesamt 2 Stunden lang Strom lieferte. Ein Kapazitätswert von 2250 mAh bei einem Strom von 1500 mA würde bedeuten, dass die Powerbank insgesamt 1,5 Stunden lang Strom lieferte. Unten sehen Sie einen Screenshot einer Messung, die nach der Entnahme von 1000 mA Strom aus einer Powerbank für etwa 1,3 Stunden durchgeführt wurde. Die Kapazität beträgt 1304 mAh.

Das Gerät sollte mit seiner Standardkalibrierung sofort nach dem Auspacken genaue Messungen liefern. Die typische Standardgenauigkeit liegt bei etwa 1 % für Spannungsmessungen und ±10 mA für Strommessungen. Daher ist für die meisten Anwendungen keine weitere Kalibrierung erforderlich. Erfahrene Anwender mit geeigneter Ausrüstung von Drittanbietern können die PM240-Tester jedoch kalibrieren, um die Genauigkeit der Spannungs- und Strommessung zu verbessern.

Ja, mit dem USB Power Delivery Tester PRO in Verbindung mit einem Passmark USB3 Loopback-Stecker können Sie USB-Typ-C-Kabel testen, um die angegebene Stromstärke, den Spannungsabfall und die Datenintegrität über das Kabel zu überprüfen. Benötigte Werkzeuge:
Ein USB Power Delivery Tester PRO
USB3 Loopback-Stecker
Ein Desktop-Computer mit einem USB-Typ-C-Anschluss (PD-Unterstützung). Die Stromstärke des Typ-C-Anschlusses sollte höher sein als die Strombelastbarkeit des zu testenden Kabels.
Testumgebung einrichten
Schalten Sie den USB Power Delivery Tester PRO ein, indem Sie den Analyseanschluss mit dem Computer verbinden.
Schließen Sie einen USB3-Loopback-Stecker an den Loopback-Anschluss des USB Power Delivery Tester PRO an.
Starten Sie die Anwendung USBPDTest.
Aktivieren Sie den Loopback-Anschluss im Menü.
Stellen Sie sicher, dass die Strombegrenzung auf „Grenzwerte erzwingen“ eingestellt ist.
Starten Sie die Anwendung USB30Test.
Wählen Sie „Loopback-Test“ und aktivieren Sie im Konfigurationsfenster die Option „Busfehler prüfen“.
Kabeltest
Testen der Power Delivery-Kommunikation

Verbinden Sie den USB-Host-Anschluss mit dem zu testenden USB-Typ-C-Kabel mit dem Anschluss „Zu testendes Gerät“. Falls die Meldung „Stecker drehen“ auf dem LCD-Display des Testers angezeigt wird, drehen Sie das Kabel von der Anschlussstelle zum Anschluss „Zu testendes Gerät“ um.
Überprüfen Sie die angezeigten Profile im Protokollfenster. Sie sollten alle Port-Leistungsprofile sehen können, deren Stromstärke gleich oder kleiner als die Kabelstromstärke ist.
Maximalen Spannungsabfall prüfen
Suchen Sie die Spannung, die dem höchsten verfügbaren Strom entspricht, und wählen Sie sie aus der Dropdown-Liste „Spannung“ aus.
Warten Sie, bis die Meldung „Port-Funktion geändert“ im Protokollfenster erscheint. Dies bedeutet, dass die PD-Kommunikation erfolgreich war und das neue Profil ausgewählt und vom Port bereitgestellt wird.
Bewegen Sie den Schieberegler auf die maximale Stromstärke und prüfen Sie die Spannung, um sicherzustellen, dass sie innerhalb der Spezifikation liegt. Wenn die Spannung den gültigen Bereich verlässt, wird eine rote Protokollzeile angezeigt.
Datenintegrität prüfen

Klicken Sie in der Anwendung USB30Test auf „Start“ und überwachen Sie das Protokollfenster, um sicherzustellen, dass die Kommunikation fehlerfrei ist. Der Test sollte mindestens 10 Sekunden lang laufen, und am Ende des Loopback-Tests sollte kein Fehler gemeldet werden.

Ja, wir haben ein Python-Beispielskript, das automatisierte Tests anhand einer Liste benutzerdefinierter Profile durchführt. Das Skript wählt die Profile einzeln aus und führt einen Spannungstest mit verschiedenen Lasten durch. Der Benutzer wird benachrichtigt, wenn die Spannung außerhalb der Spezifikation liegt. Am Ende des Tests wird eine Gesamtbewertung „bestanden/nicht bestanden“ ausgegeben.

Der USB-C-Anschluss ist klein und zerbrechlich. Dies gilt für alle Geräte mit USB-C-Anschluss. Der Anschluss ist nicht für die hohe Anzahl an Kabelein- und -ausgängen ausgelegt, wie sie in einer Produktionsumgebung vorkommen können. Mit der Zeit verschleißen die Pins und es kommt zu intermittierendem elektrischem Kontakt. Auch Verdrehen oder zu hohe Steckkraft am Anschluss kann dazu führen, dass er sich löst und versagt.

Für Tests in der Produktionslinie (z. B. Hunderte von Ein- und Ausgängen pro Tag) empfehlen wir die Verwendung eines zusätzlichen Einweg-Verlängerungskabels, das dauerhaft mit dem USB-PD-Tester verbunden bleiben kann. Sollte der Anschluss des Einwegkabels einmal ausfallen, kann er kostengünstig ausgetauscht werden.

USB-Typ-C-Anschlüsse bestehen aus 24 kleinen Pins im Abstand von 0,5 mm. Diese Bauweise macht den Stecker sehr zerbrechlich und erhöht die Gefahr eines Kurzschlusses zwischen zwei Pins. Um eine Beschädigung des USB-Typ-C-Anschlusses zu vermeiden, empfehlen wir beim Anschließen und Trennen von Geräten an den USB Power Delivery Tester Folgendes:
Stecken Sie das Kabel so gerade wie möglich ein und ziehen Sie es auch wieder ab.
Ziehen Sie das Kabel niemals ab, wenn mehr als 5 V eingestellt sind. In diesem Fall ist ein Kurzschluss zwischen zwei Pins wahrscheinlicher und kann Schäden verursachen.
Ziehen Sie das Kabel nicht mit mehr Kraft als nötig ein.
Lassen Sie immer eine Seite des Kabels im USB Power Delivery Tester PRO eingesteckt und schließen Sie Testgeräte nur von der anderen Seite des Kabels an/ab.
Vermeiden Sie es, das Kabel während des Gebrauchs zu bewegen oder zu vibrieren.

Der Welligkeitswert wird anhand der Differenz zwischen der während des gesamten Testlaufs gemessenen maximalen und minimalen Spannung berechnet. Wir empfehlen, den Test mehrmals durchzuführen, um die durchschnittliche Welligkeit zu ermitteln. Beachten Sie, dass Transienten nicht von der Messung ausgeschlossen sind. Stellen Sie außerdem sicher, dass die Spannung während der Tests konstant bleibt.

Der Quell-/Loopback-Port sollte nur mit Geräten verbunden werden, die Strom verbrauchen, und kann nicht mit Geräten verbunden werden, die Strom liefern (Hinweis: Alle USB-Typ-A-Ports liefern Strom). USB-Typ-C-Ports, die als USB-Datenhost und Stromverbraucher konfiguriert sind, können an den Quell-/Loopback-Port angeschlossen werden.
