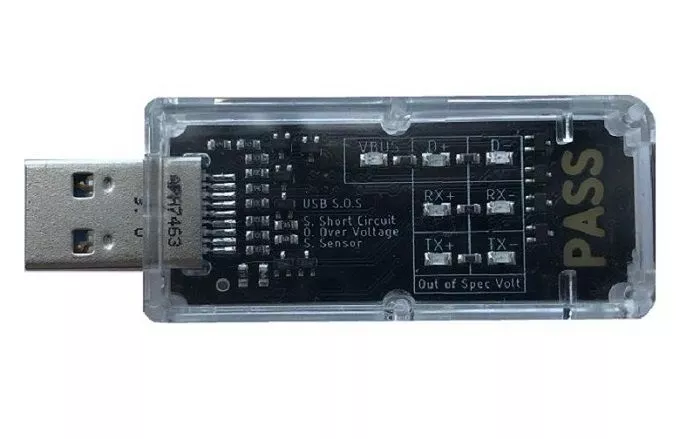

Passmark USB S.O.S. Kurzschluss Tester

Der USB S.O.S. Kurzschlusstester von Passmark ermöglicht, das Testen von USB Anschlüssen auf Kurzschlüssen und Über- & Unterspannung.

50,00 €*

Staffelpreise auf Anfrage!

Auf Lager, Lieferzeit: 1 -2 Tage

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: PM119
Hersteller: Passmark

Beschreibung

Der USB S.O.S. Kurzschlusstester von Passmark ermöglicht, das Testen von USB Anschlüssen auf Kurzschlüssen, Über- & Unterspannung, um defekte USB Buchsen zu identifizieren und um USB Geräte vor Schäden zu schützen.

Features

  • Schnellste und einfachste Möglichkeiten zum Überprüfen der Anschlussspannung und des Kurzschlusses in USB-Anschlüssen und USB-Ladegeräten.
  • Überspannung oder Unterspannung am VBUS testen
  • Überprüfen Sie, ob ein Kurzschluss zwischen VBUS und einer der Datenleitungen vorliegt
  • Ungültige Spannung auf Datenleitungen erkennen
short_pass

Schützen Sie Ihre USB Geräte

Schützen Sie ihre teuren USB-Geräte, indem Sie zuerst das PassMark USB SOS-Gerät anschließen, um fehlerhafte Anschlüsse zu erkennen, die sonst Schaden anrichten würden. Das PassMark USB SOS-Gerät selbst ist nahezu unzerstörbar, um USB-Anschlüsse mit einem Schutz von bis zu +-100V zu testen. Das große PASS-Zeichen leuchtet grün, wenn alle Spannungen innerhalb der Spezifikation liegen.
short_pass_2

Diagnostizieren Sie gefährliche fehlerhafte Ports

Sieben einzelne rote LEDs zeigen Fehler (außerhalb der angegebenen Spannungen) an:

VBUS

D+

D-

RX+

RX-

TX+

TX-



short_pass_3

Kompaktes Design

Der PassMark USB SOS Short Circuit Tester ist die perfekte Ergänzung zu einem unverzichtbaren PC-Reparaturset.

Produktvideo

USB Kurzschluss Tester im PC Test Kit

Technische Daten

GerätespezifikationPassmark-SOS-Short-Curcuit-USB-Tester-transparent
S.O.S. Kurzschlusstester
ProduktcodePM119
FehlererkennungÜberspannung auf VBUS, Unterspannung auf VBUS, Kurzschluss zwischen VBUS und einer der Datenleitungen, Ungültige Spannung auf Datenleitungen
Bestanden-Indikator1x grünes „PASS“-Zeichen, leuchtet, wenn alle Spannungen innerhalb der Spezifikation liegen
Fehleranzeigen7 rote LEDs zur Anzeige einer schlechten Spannung auf VBUS, D+, D-, SSRX+, SSRX-, SSTX+, SSTX-
VBUS Rote LED leuchtet, wenn: 5,5 V < VBUS < 7,75 V
D+ oder D- Rote LED leuchtet, wenn: V > 3,9 V
SSRX+ oder SSRX- oder SSTX+ oder SSRX- Rote LED leuchtet, wenn: V > 1,5 V
ÜberspannungsschutzBis zu +-100 V (VBUS und Datenleitungen)
Betriebsspannung3,85 V - 5,5 V
Betriebsstrom90mA
Größe66 mm x 24 mm x 15 mm
(2,6 x 0,9 x 0,6 Zoll)
Gewicht15 g (0,5 oz)
Lagertemperatur-30 ºC bis + 80 ºC
Nutzungstemperatur0 ºC bis 70 ºC
TeilenummerPM119
RoHS (bleifrei)Ja
